第四节　护栏、扶手安装

本节适用于建筑工程中护栏、扶手的安装施工。不含玻璃板护栏的安装。

一、施工准备及其资料形成

1.技术准备

（1）熟悉施工图纸和设计说明，进行深化设计，绘制大样图，经设计、监理、建设单位确认。

（2）按照审批后的深化设计图纸编制材料供应计划，对外委托订货加工。进场后做好材料的进场验收工作。

（3）编制施工方案，对施工人员进行技术交底。

（4）制作护栏、扶手样板，经设计、监理、建设单位验收确认。

2.材料准备

（1）木扶手：一般采用硬杂木加工的半成品，其材质、规格、尺寸、形状符合设计要求。木材应纹理顺直，颜色一致。不得有腐朽、节疤、黑斑、黑点、扭曲、裂纹等缺陷。含水率不得大于当地平衡含水率（一般为8%～12%），弯头料一般使用扶手料以45°斜面相接。断面特殊的木扶手按设计要求备好弯头料。

（2）塑料扶手：塑料扶手断面形式、规格、尺寸及色彩应符合设计要求。

（3）金属扶手：一般选用不锈钢管，其规格、型号、面层质感、亮度应符合设计要求。

（4）金属栏杆：一般采用不锈钢管、钢管或铁艺，不锈钢管、钢管的品种、规格、型号、面层颜色、亮度及质感符合设计要求。铁艺栏杆的规格、型号、颜色、花饰图案、造型形状、颜色应符合设计要求。

（5）其他材料：焊条、焊丝应有出格证。胶粘剂应有出厂合格证，并符合现行国家标准《室内装饰装修材料胶粘剂》（GB18583-2001）的规定。螺钉、帽钉的规格、型号按扶手的规格尺寸确定，颜色按扶手的颜色确定。木砂纸、不锈钢拉丝棉、酒精等。

【材料、构配件进场检验记录；主要物质质量证明文件，包括：出厂合格证、性能检测报告、复试报告等】

3.机具准备

（1）机械：电焊机、氩弧焊机、电锯、电刨、抛光机、切割机、无齿锯、手枪钻、冲击电锤、角磨机等。

（2）工具：手锯、手刨、斧子、手锤、钢锤、木锉、螺丝刀、方尺、割角尺等。

（3）计量检测用具：水准仪、钢尺、水平尺、靠尺、塞尺、线坠等。

（4）安全防护用品：安全帽、护目镜、电焊面罩、手套等。

4.作业条件

（1）弹好水平控制线和标高控制线，并经预检合格。

（2）安装护栏、扶手部位的顶棚、墙面、楼梯踏步等抹灰施工已完成。

（3）安装护栏、扶手的预埋件、固定支撑件已施工完，并经检验合格。

（4）护栏、扶手安装前，墙面、踏步是石材面层时应施工完成。

二、施工工艺过程及其资料形成

1.工艺流程

2.操作工艺

（1）弹线、检查预埋件：按设计要求的安装位置、固定点间距和固定方式，弹出护栏、扶手的安装位置中心线和标高控制线，在线上标出固定点位置。然后检查预埋件位置是否合适，固定方式是否满足设计或规范要求。预埋件不符合要求时，应按设计要求重新埋设后置埋件。

（2）焊连接件：根据设计要求的安装方式，将不同材质护栏、扶手的安装连接件与预埋件进行焊接，焊接应牢固，焊渣应及时清除干净，不得有夹渣现象。焊接完成后进行防腐处理，做隐蔽工程验收。

（3）安装护栏和扶手。

1）护栏安装。

①不锈钢管护栏安装：按照设计图纸要求和施工规范要求，在已弹好的护栏中心线上，先焊接栏杆连接杆，连接杆的长度根据面层材料的厚度确定，一般应高于面层材料踏步面100mm。待面层踏步饰面材料铺贴完成后，将不锈钢管栏杆插入连接杆。栏杆顶端焊接扶手前，将踏步板法兰盖套入不锈钢管栏杆内。

②铁艺护栏安装：根据设计图纸和施工规范要求，结合铁艺图案确定连接杆（件）的长度和安装方式，待面层材料铺完后将花饰与连接杆（件）焊接，用磨光机将接槎磨平、磨光。

③木护栏安装：按照设计图纸、施工规范要求和已弹好的栏杆中心线，在预埋件上焊接连接杆（件），连接杆（件）一般用φ8钢筋，高度应高于地面面层60mm。待地面面层施工完成后，把木栏杆底部中心钻出直径φ10、深70mm的孔洞，在孔洞内注入结构胶，然后插到焊好的连接杆上。

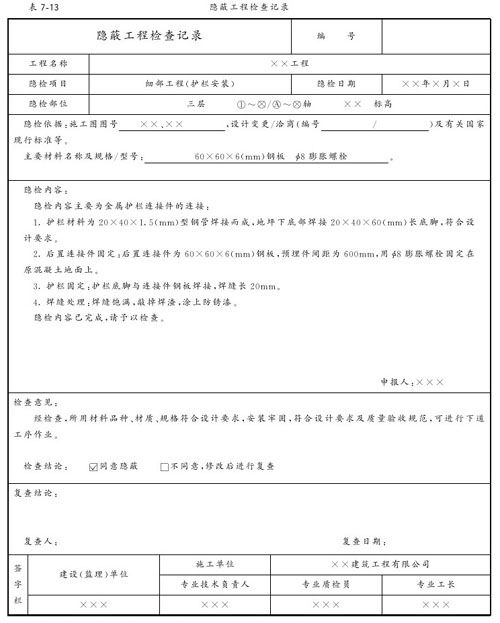

【隐蔽工程检查记录（见表7-13）】

2）扶手安装：扶手安装的高度、坡度应一致，沿墙安装时出墙尺寸应一致。

①不锈钢扶手安装；根据扶梯、楼梯和护栏的长度，将不锈钢管型材切断，按标高控制线调好标高，端部与墙、柱面连接件焊接固定，焊完之后用法兰盖盖好。不锈钢管中间的底部与栏杆立柱焊接，焊接前要对栏杆立柱进行调整，保证其垂直度、顶端的标高和直线度，并尽量使其间距相等，然后采用氩弧焊逐根进行焊接。焊接完成后，焊口部位进行磨平、磨光。

②木扶手安装：木扶手一般安装在钢管或钢筋立柱护栏上，安装前应先对钢管或钢筋立柱的顶端进行调直、调平，然后将一根3mm×25mm或4mm×25mm的扁钢平放焊在立柱顶上，做木扶手的固定件。木扶手安装时，水平的应从一端开始，倾斜的一般自下而上进行。倾斜扶手安装，一般先按扶手的倾斜度选配起步弯头，通常弯头在工厂进行加工制作。弯头断面应按扶手的断面尺寸选配，一般情况下，稍大于扶手的断面尺寸。弯头和扶手的底部开5mm深的槽，槽的宽度按扁钢连接件确定。把开好槽的弯头、扶手套入扁钢，用木螺钉进行固定，固定间距控制在400mm以内。注意木螺钉不得用锤子直接打入，应打入1/3拧入2/3，木质过硬时，可钻孔后再拧入，但孔径不得大于木螺钉直径的0.7倍。木扶手接头下部宜采用暗燕尾榫连接，但榫内均需加粘结剂，避免将接头拔开或出现裂缝。木扶手埋入面层时应做防腐处理。

③塑料扶手安装：塑料扶手通常为定型产品。按设计要求进行选择，所用配件应配套。安装时一般先将栏杆立柱的顶端进行调直、调平，把专用固定件安装在栏杆立柱的顶端。楼梯扶手一般从每跑的上端开始，将扶手承插到专用固定件上，从上向下穿入，承插入槽。弯头、转向处，用同样的塑料扶手，按起弯、转向角度进行裁切，然后组装成弯头、转角。塑料扶手的接头一般采用热融或粘结法进行连接，然后将接口修平、抛光。

（4）表面处理：安装完成后，不锈钢护栏、扶手的所有焊接处均必须磨平、抛光。木扶手的转弯、接头处必须用刨子刨平，木锉锉平磨光，把弯修平顺，使弯曲自然，断面顺直，最后用砂纸整体磨光，并涂刷底漆。塑料扶手需承插到位，安装牢固，所有接口必须修平、抛光。

3.季节性施工

（1）室外施工时注意避开雨、雪天气。

（2）木质护栏、扶手雨期施工时，注意及时涂刷底漆进行防潮，湿度较高时，不宜进行面层油漆施工。冬期施工时注意通风换气，保持室内湿度和温度，使用粘接剂时室内温度不得低于5℃

三、质量控制与验收及其资料形成

1.主控项目

（1）护栏和扶手制作与安装所使用材料的材质、规格、数量和木材、塑料的燃烧性能等级应符合设计要求及国家标准的有关规定。

（2）护栏和扶手的造型、尺寸及安装位置应符合设计要求。

（3）护栏和扶手安装预埋件的数量、规格、位置以及护栏与预埋件的连接节点应符合设计要求。

（4）护栏高度、栏杆间距、安装位置必须符合设计要求。护栏安装必须牢固。

2.一般项目

（1）栏杆和扶手转角弧度应符合设计要求，接缝应严密，表面应光滑，色泽应一致，不得有裂缝、翘曲及损坏。

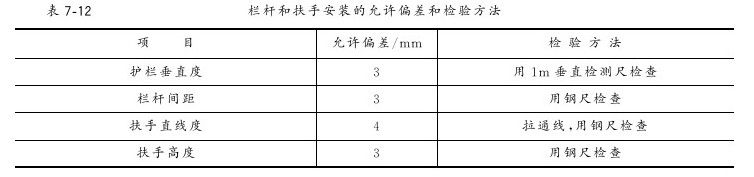

（2）护栏和扶手安装的允许偏差和检验方法见表7-12。

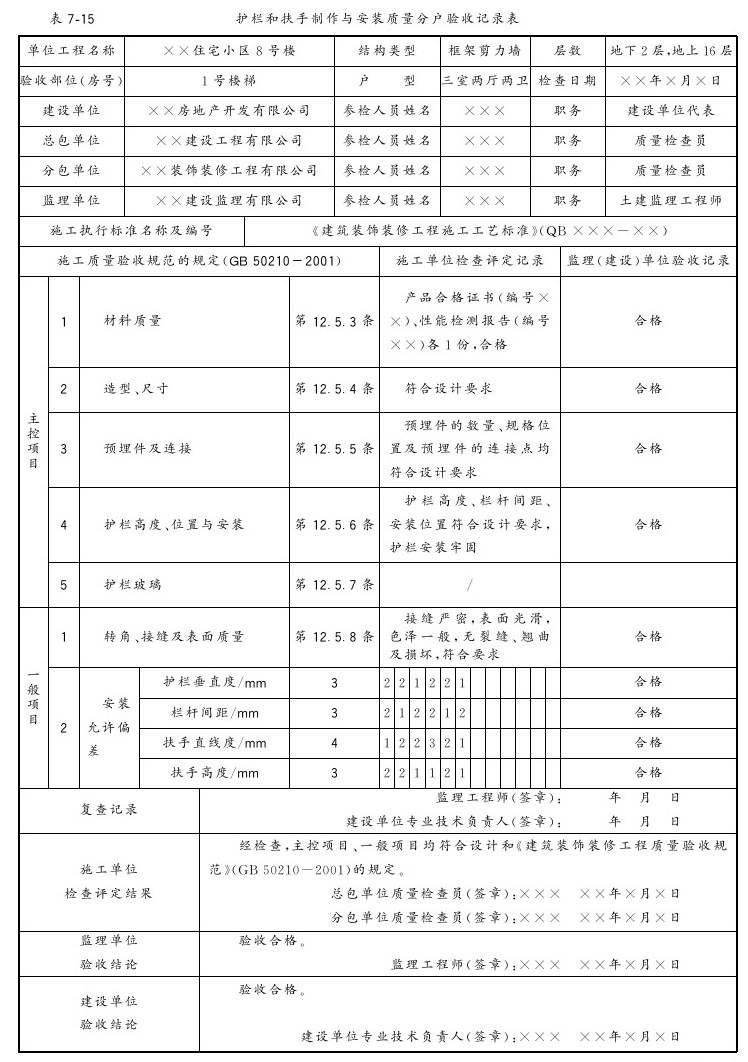

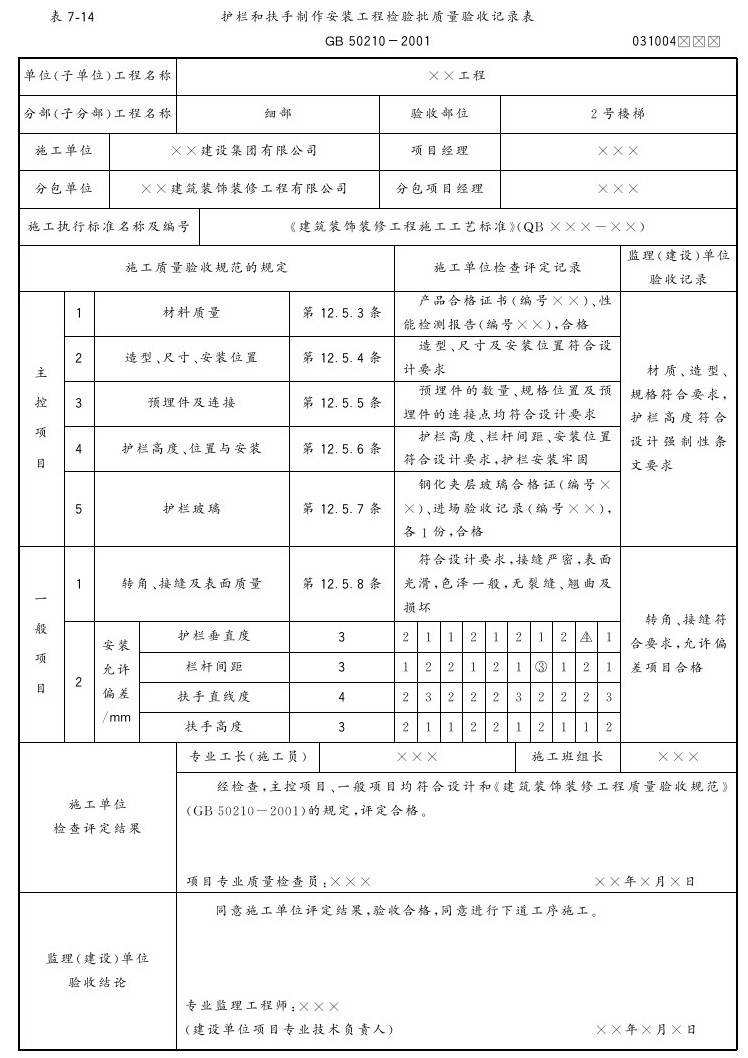

【护栏和扶手制作安装工程检验批质量验收记录表（见表7-14）；细部分项工程质量验收记录表；护栏和扶手制作与安装质量分户验收记录表（见表7-15）】

四、护栏、扶手安装资料汇总

1.施工过程形成的资料

（1）施工技术资料：

1）图纸会审记录。

2）技术复核记录。

3）施工技术交底记录。

（2）施工物资资料：

1）材料、构配件进场检验记录。

2）主要物资应有质量证明文件，包括出厂合格证、检测报告和质量保证书等。人造板木板应有甲醛含量复试报告，室内花岗石有相应的发射性复试报告。

（3）施工记录：

隐蔽工程检查记录（见表7-13）。

（4）施工质量验收记录：

1）护栏和扶手制作安装工程检验批质量验收记录表（见表7-14）。

2）细部分项工程质量验收记录表。

3）护栏和扶手制作与安装质量分户验收记录表（见表7-15）。

2.施工资料表格填写范例及要求

注：本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
