第四节　防火、防盗门安装工程

一、施工准备及其资料形成

1.技术准备

（1）组织专业技术人员熟悉施工图纸，对门进行翻样，明确材质及质量要求，到有资质的厂家考察、加工订货。

（2）对门洞口和安装位置进行检查复核，并做样板，经验收合格。

（3）对操作人员进行技术、环境、安全交底。

（4）校对与检查进场后的成品门的品种、规格、型号、尺寸、开启方向与附件是否符合设计要求及现场实际尺寸。

2.材料准备

（1）防火、防盗门：分为钢质和木质防火、防盗门。防火门的防火等级分三级：甲级耐火极限1.2h，乙级耐火极限0.9h，丙级耐火极限0.6h，其耐火极限应符合现行国家标准《高层民用建筑设计防火规范》（GB50045-1995）中的有关规定；防火门采用的填充材料应符合现行国家标准《建筑材料不燃性试验》（GB/T5464-1999）的规定；玻璃应采用不影响防火门耐火性能试验合格的产品。

1）防火、防盗门的品种、规格、型号、尺寸、防火等级必须符合设计要求，生产厂家必须有主管部门批准核发的生产许可证书；产品出厂时应有出厂合格证、检测报告，每件产品上必须标有产品名称、规格、耐火等级、厂名及检验年、月、日，并经现场验收合格。

2）木质防火、防盗门除满足本款第（1）项的要求外，其使用木材的含水率不得大于当地平均含水率。

（2）五金：防火门五金件必须是经消防局认可的防火五金件，包括合页、门锁、闭门器、顺序器、暗插销等，并有出厂合格证、检测报告。防盗门锁具必须有公安局的检验认可证书。

【特种门合格证；特种门性能检测报告；特种门进场验收记录】

（3）水泥：普通硅酸盐水泥或矿渣硅酸盐水泥，其强度等级不低于42.5。砂：中砂或粗砂，过5mm孔径的筛子。【水泥、砂合格证；试验报告；复试报告】

（4）焊条应与其焊件要求相符配套，且应有出厂合格证。

（5）其他材料：防锈漆、防腐涂料、木螺钉、机螺钉等，防锈漆、防腐涂料应有产品合格证和性能检测报告。

3.机具准备

（1）机械：电焊机、电钻、射钉枪等。

（2）工具：锤子、抹子、水桶、钳子、螺丝刀、扳手、小线、木楔、梯子等。

（3）计量检测工具：水准仪、水平尺、塞尺、钢尺、线坠、托线板等。

（4）安全防护用品：电焊面具、绝缘手套、安全帽等。

4.作业条件

（1）结构工程已完，且验收合格，工种之间已经办好交接手续。【交接检查记录】

（2）墙面抹灰已完，已验收合格。

（3）按图纸尺寸弹放门中线及室内标高控制线，并预检合格。【楼层标高抄测记录；预检记录】

（4）门洞口墙上的预埋件已按其要求预留，通过验收合格。

（5）防火、防盗门进场时，其品种、规格、型号、开启方向、五金配件均已通过验收合格，其外形及平整度已经检查校正，无翘曲、窜角、弯曲、劈裂等缺陷。

（6）木质防火、防盗门靠墙、靠地一面已刷好防腐涂料，其他各面及扇均应涂刷清油一遍，且分类码放平整、垫高。

二、施工工艺过程及其资料形成

1.工艺流程

2.操作工艺

（1）弹线：按设计图纸要求的安装位置、尺寸、标高，弹出防火、防盗门安装位置的垂直控制线和水平控制线。在同一场所的门，要拉通线或用水准仪进行检查，使门的安装标高一致。

（2）安装门框。

1）立框、临时固定：将防火、防盗门的门框放入门洞口，注意门的开启方向，门框一般安装在墙厚的中心线上。用木楔临时固定，并按水平及中心控制线检查，调整门框的标高和垂直度。当门框为无底槛框时，门框两侧的立框下脚必须埋入地面面层内，埋入深度不小于20mm。

2）框与墙体连接。当防火、防盗门为钢制门时，其门框与墙体之间的连接应采用铁脚与墙体上的预埋件焊接固定。当墙上无预埋件时，将门框铁脚用膨胀螺栓或射钉固定，也可用铁脚与后置埋件焊接。每边固定点不少于3处。

当防火、防盗门为木质门时，在立门框之前用2颗沉头木螺钉通过中心两孔，将铁脚固定在门框上。通常铁脚间距为500～800mm，每边固定不少于3个铁脚，固定位置与门洞预埋件相吻合。砌体墙门洞口，门框铁脚两头用沉头木螺钉与预埋木砖固定。无预埋木砖时，铁脚两头用m⁶ 金属膨胀螺栓固定，禁止用射钉固定；混凝土墙体，铁脚两头与预埋件用螺栓连接或焊接。若无预埋件，铁脚两头用m⁶ 金属膨胀螺栓或射钉固定。固定点不少于3个，而且连接要牢固。

（3）塞缝：门框周边缝隙用C20以上的细石混凝土或1:2水泥砂浆填塞密实、镶嵌牢固，应保证与墙体连成整体。养护凝固后用水泥砂浆抹灰收口或门套施工。门框与墙体连接处打建筑密封胶。【隐蔽工程检查记录】

（4）安装门扇。

1）检查门扇与门框的尺寸、型号、防火等级及开启方向是否符合设计要求。双扇门门扇的裁口一般采取右扇为盖口扇。

2）木质门扇安装时，先将门扇靠在框上划出相应的尺寸线，门扇与门框的侧、上缝隙通常为1.5mm，下缝为6mm，双扇门裁口缝为1.5mm。合页安装的数量按门自身重量和设计要求确定，通常为2～4片。上下合页分别距离门扇端头200mm。合页裁口位置必须准确，保持大小、深浅一致。合页的三齿片固定在门框上，两齿片固定在门扇上。

3）金属门扇安装时，通常门扇与门框由厂家配套供应，只要核对好规格、型号、尺寸，调整好四周缝隙，直接将合页用螺钉固定到门框上即可。

（5）安装密封条、五金件。

1）密封条、五金件安装在面层油漆干燥后进行。将配套的密封条嵌入门框的槽口内，密封条的连接处和四个角部，应拼接严密，必要时可以加胶粘结。

2）安装五金件：根据门的安装说明安装插销、闭门器、顺序器、门锁及拉手等五金件。闭门器安装在门开启方向一面的门扇顶端，斜撑杆固定端安装在门框上，并调节闭门器的闭门速度。拉手和防火锁安装高度通常为距地面950～1000mm，对开门扇锁要装在盖口扇（一般为右扇或大扇）上，对开门必须安装顺序器。

【防火、防盗门安装施工记录】

3.季节性施工

冬期施工时，钢质防火、防盗门框内灌注的细石混凝土或砂浆以及塞缝、抹灰用的砂浆，应按环境温度掺入防冻外加剂。施工完后用苫布盖好保温，防止砂浆受冻。

三、质量控制与验收及其资料形成

1.主控项目

（1）防火、防盗门的质量和各项性能应符合设计要求。

（2）防火、防盗门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理应符合设计要求。

（3）带有机械装置、自动装置或智能化装置的防火、防盗门，其机械装置、自动装置或智能化装置的功能应符合实际要求和有关标准的规定。

（4）防火、防盗门的安装必须牢固。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。

（5）防火、防盗门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和防火、防盗门的各项性能要求。

2.一般项目

（1）防火、防盗门的表面装饰应符合设计要求。

（2）防火、防盗门的表面应洁净，无划痕、碰伤。

（3）钢质防火、防盗门的门框内灌入的豆石混凝土或砂浆应饱满。门框与墙之间的缝隙填塞应密实。

（4）门扇关闭应严密，开关应灵活。密封条接头和角部连接应无缝隙。

（5）五金安装槽口深浅应一致，边缘应整齐，尺寸与五金件应吻合。螺钉头应卧平。

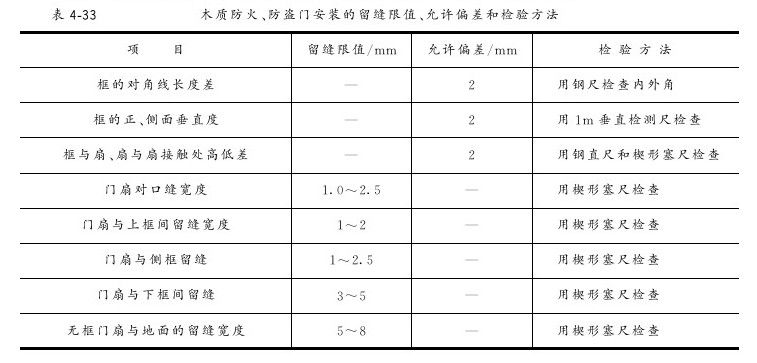

（6）木质防火、防盗门安装的留缝限值、允许偏差和检验方法见表4-33。

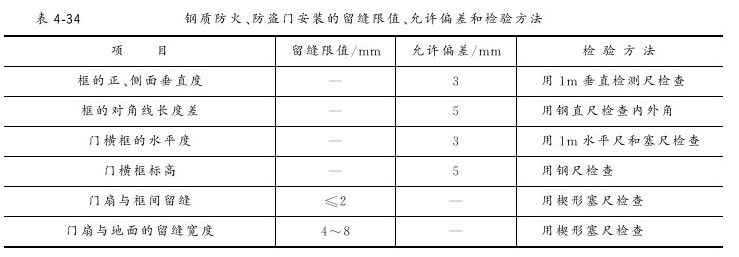

（7）钢质防火、防盗门安装的留缝限值、允许偏差和检验方法见表4-34。

【特种门安装工程检验批质量验收记录表（见表4-35）；特种门安装分项工程质量验收记录表（见表4-36）；特种门安装质量分户验收记录表（见表4-37）】

四、防火、防盗门安装工程资料汇总

1.施工过程形成的资料

（1）施工管理资料：

操作人员岗位证书。

（2）施工技术资料：

1）图纸会审记录。

2）施工技术交底记录。

（3）施工物资资料：

1）材料、构配件进场检验记录。

2）进场材料出厂合格证、检验报告；水泥、砂的复试报告。

（4）施工记录：

1）隐蔽工程检查记录。

2）防火、防盗门安装施工记录。

（5）施工质量验收记录：

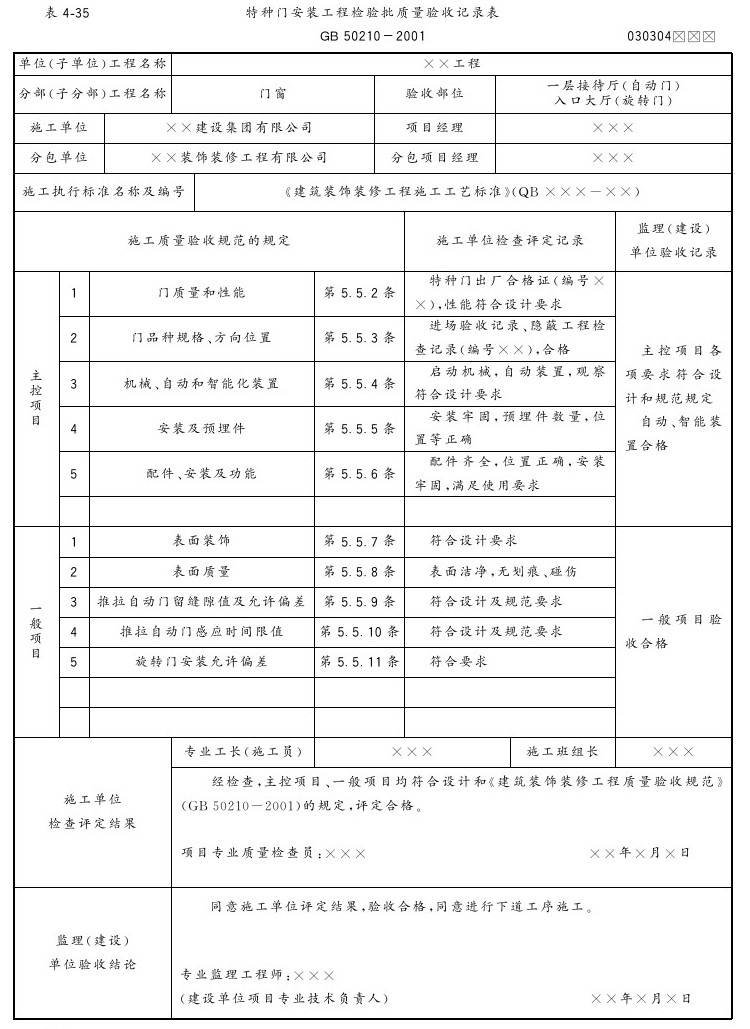

1）特种门安装工程检验批质量验收记录表（见表4-35）。

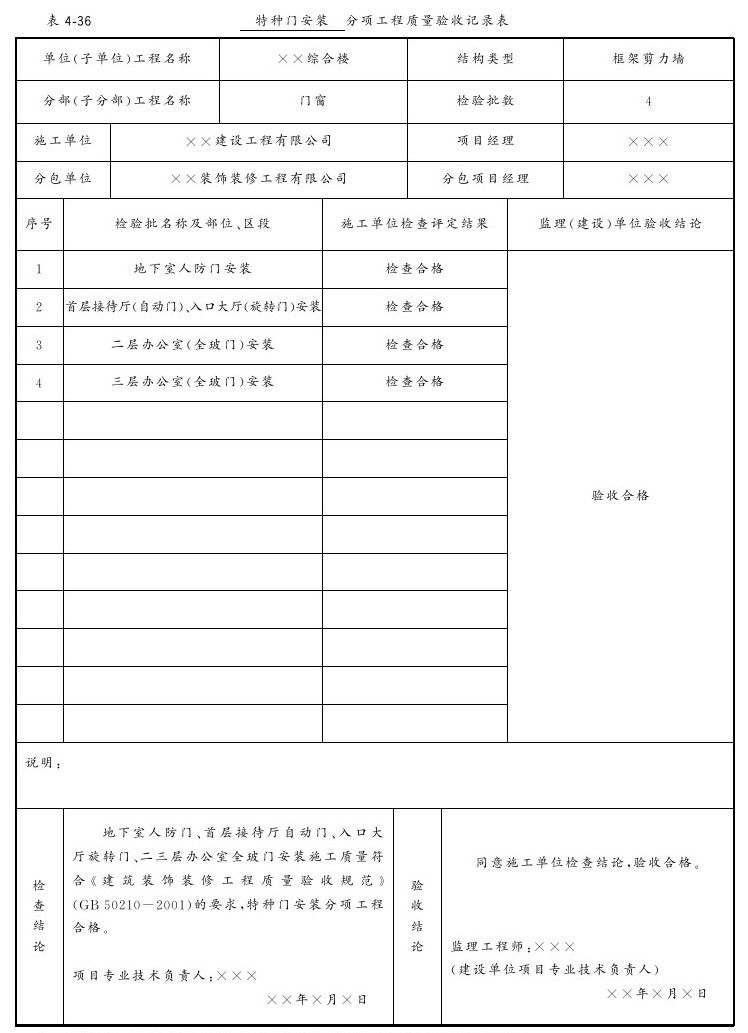

2）特种门安装分项工程质量验收记录表（见表4-36）。

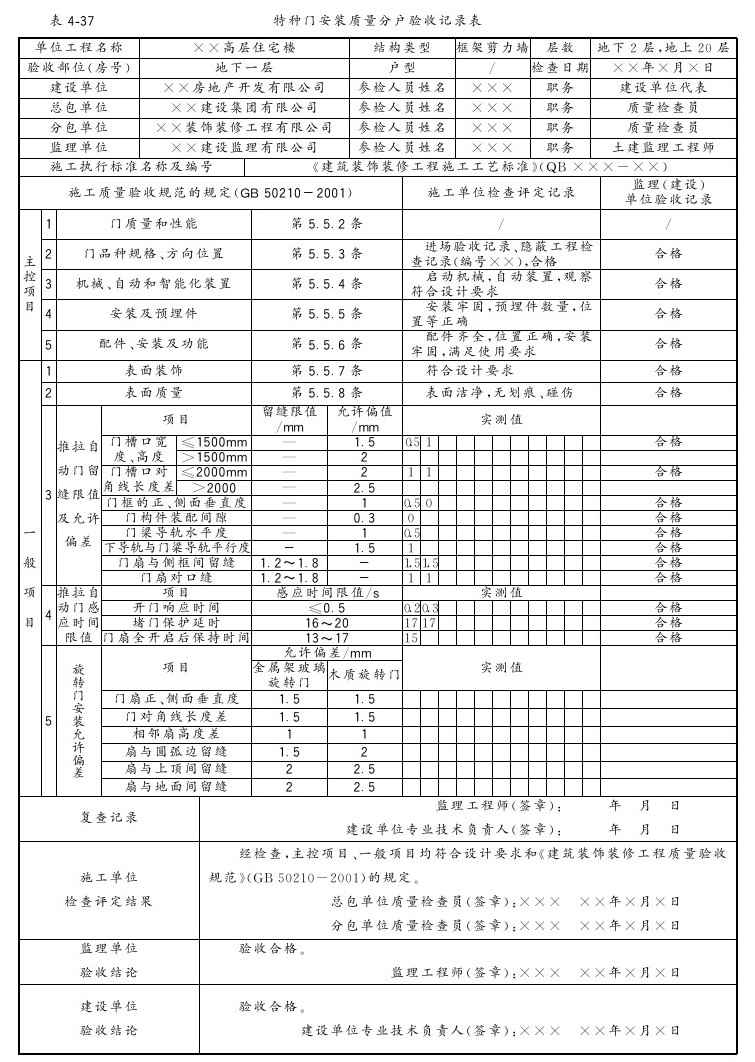

3）特种门安装质量分户验收记录表（见表4-37）。

2.施工资料表格填写范例及要求

注：地基基础、主体结构工程的分项工程质量验收不填写“分包单位”、“分包项目经理”。
