第二节　灰土垫层

一、施工准备及其资料形成

1.技术准备

（1）施工前应根据设计要求、土料种类、施工条件等，合理确定土料含水量控制范围、虚铺厚度和夯打遍数等参数。重要工程的灰土垫层，其参数应通过土工击实试验来确定。

（2）大面积灰土垫层使用大型机械施工时，做好施工方案，确定行车路线、材料堆卸点等。

（3）对操作人员进行技术、环境、安全交底。

2.材料准备

（1）土：采用就地挖出的黏性土及塑性指数大于4的粉土，土内不得含有松软杂质或使用耕植土。土料应过筛，其粒径不大于15mm。含水量应符合规定。【干土质量密度试验报告】

（2）石灰：应用　Ⅲ级以上新鲜的块灰或磨细生石灰，亦可用粉煤灰代替。块灰使用前1～2d消解并过筛，其粒径不得大于5mm，且不应含有未熟化的生石灰块粒及其他杂质，也不得含有过多的水分，其质量应符合国家现行标准《建筑生石灰》（JC/T479-1992）的规定。

【材料、构配件进场检验记录（见表2-10）；石灰或粉煤灰的出厂合格证、检验报告等】

3.机具准备

（1）机械：蛙式或柴油打夯机、铲土机、自卸汽车、推土机、翻斗车等。

（2）工具：木夯、手推车、筛子（孔径6～10mm和16～20mm两种）、耙子、平头铁锹、胶皮管、小线、塑料布等。

（3）计量检测用具：水准仪、塞尺、标准斗、靠尺、钢尺等。

（4）安全防护用品：绝缘手套、绝缘鞋、口罩、护目镜、手套等。

4.作业条件

（1）垫层下的管线、沟槽施工完，并检验合格。

（2）基土平整干净，没有松土、积水、淤泥等；局部有软弱土层或孔洞，应及时挖除后用灰土分层回填夯实。

（3）在作业面边墙上弹标高控制线或在地坪上钉好标高控制桩。【标高抄测记录】

二、施工工艺过程及其资料形成

1.工艺流程

2.操作工艺

（1）土料和熟化石灰粉过筛：检查土料种类和石灰材料的质量是否符合标准的要求，然后分别过筛。块灰闷制的熟石灰，要用6～10mm的筛子过筛，磨细生石灰可直接使用。土料要用16～20mm筛子过筛。

（2）灰土拌和。

1）垫层灰土应过标准斗，严格控制配合比。灰土的配合比应用体积比，除设计有特殊要求外，一般为2:8或3:7（石灰：土）。采用人工翻拌，不少于3遍，达到均匀一致。

【灰土配合比通知单】

2）灰土施工时，要控制含水量，一般最优含水量为14%～18%。水分过多或过少时，应稍晾干或洒水湿润。现场检验方法：以手握成团，两指轻捏即散为宜。

（3）清理基底：清除基土表面的虚土、积水、淤泥、风吹入的树叶、木屑、纸片等杂物，并拍底夯实。

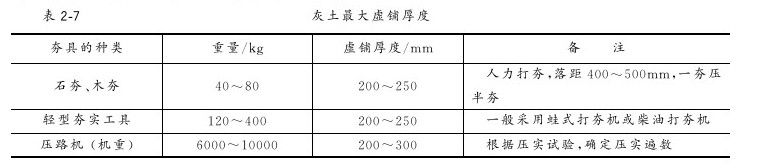

（4）分层铺灰土：每层的灰土铺摊厚度，可根据不同的施工方法，按表2-7选用。各层铺摊后均用木耙找平，与标高控制线（点）对应检查。

（5）夯压密实。

1）夯压的遍数应根据设计要求的干土质量密度或现场试验确定，一般不少于3遍。采用人工夯实时，要一夯压半夯，夯夯相接，行行相连，纵横交叉。蛙式打夯机每行左右重叠宜为100～150mm。

大面积灰土垫层采用机械碾压时，碾压不少于4遍，轮距搭接不少于500mm，边缘和转角处应用人工补打夯实。

2）当灰土垫层厚度不同时，应做成阶梯形，每阶宽不少于500mm。灰土应当日铺填夯实，不得隔日打夯。作业后在灰土表面做临时覆盖，避免日晒雨淋。

3）灰土回填每层夯（压）实后，应进行环刀取样，测出灰土的质量密度，达到设计要求时，才能进行上一层灰土的铺摊。

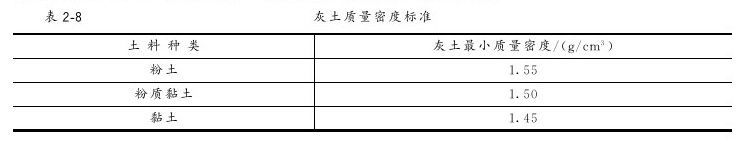

用贯入度仪检查灰土质量时，应先进行现场试验以确定贯入度的具体要求。环刀取土的压系数用λ_c 鉴定，一般为0.93～0.95，也可按表2-8的规定执行。

（6）找平验收：灰土垫层的厚度不应小于100mm。灰土垫层完成后，应拉线或用靠尺检查标高和平整度，超高处用铁锹铲平，低洼处应及时补打灰土。

【隐蔽工程检查记录；灰土垫层施工记录；回填土试验报告（见表2-12）】

3.季节性施工

（1）雨期施工时，室外工程应采取适当的防雨、排水措施。已夯（压）实的灰土和尚未夯实的灰土如遇水淋泡，应将淋泡松软的灰土除去并补填夯实。稍受潮的灰土可在晾干后补夯。

（2）冬期施工时应执行相应的冬施方案。确保在基层不冻的状态下进行垫层施工，土料应覆盖保温，不得含有冻土块，要做到随筛、随拌、随打、随盖，执行留槎、接槎和分层夯实的规定。已熟化的石灰应在次日用完，充分利用石灰熟化时的热量，当日拌好的灰土，应当日铺填夯完，表面用塑料布及保温材料覆盖，以防止灰土垫层早期受冻。

三、质量控制与验收及其资料形成

1.主控项目

（1）灰土体积比应符合设计要求。

（2）灰土压实系数（质量密度）应符合设计要求。

2.一般项目

（1）熟化石灰颗粒粒径不得大于5mm；黏土（或粉质黏土、粉土）内不得含有有机物质，颗粒粒径不得大于15mm。

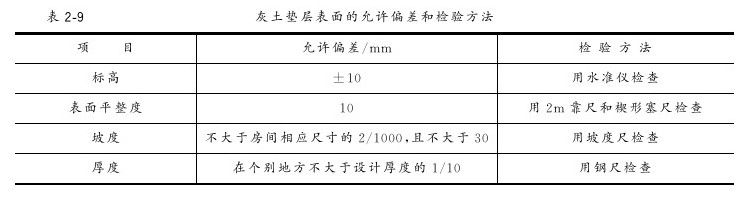

（2）灰土垫层表面的允许偏差和检验方法见表2-9。

【灰土垫层工程检验批质量验收记录表（见表2-13）；灰土垫层分项工程质量验收记录表（见表2-14）】

四、灰土垫层资料汇总

1.施工过程形成的资料

（1）施工技术资料：

1）灰土垫层施工方案。

2）灰土垫层施工技术交底记录。

（2）施工物资资料：

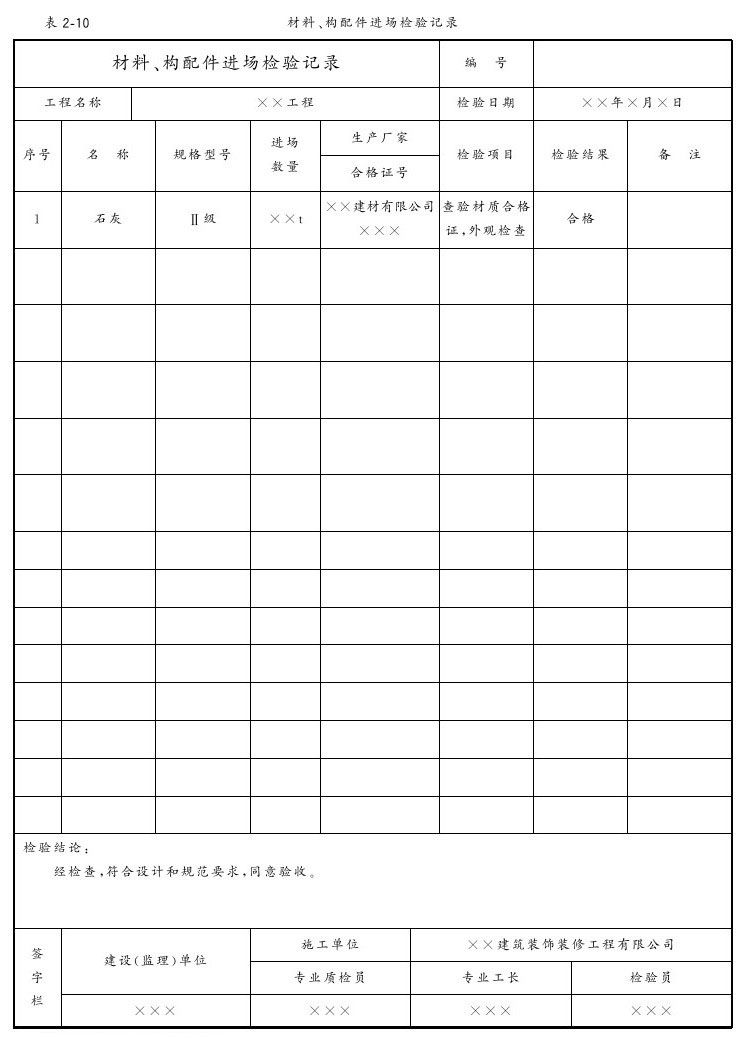

1）材料、构配件进场检验记录（见表2-10）。

2）石灰或粉煤灰的出厂质量证明文件。

（3）施工记录：

隐蔽工程检查记录。

（4）施工试验记录：

1）灰土配合比通知单。

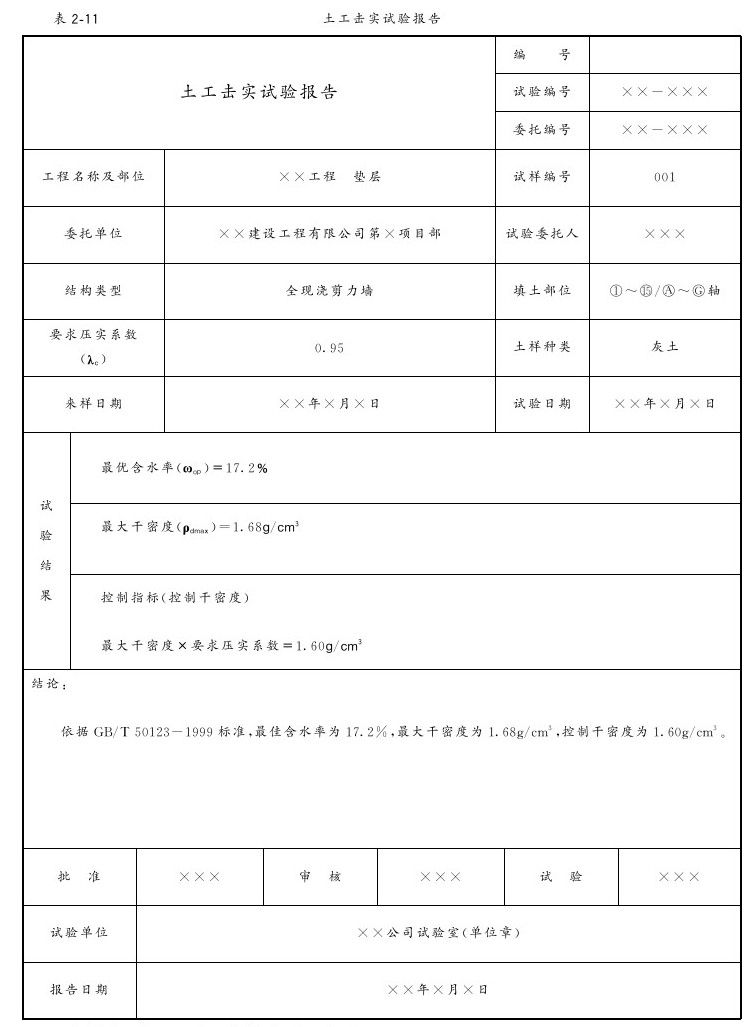

2）土工击实试验报告（见表2-11）。

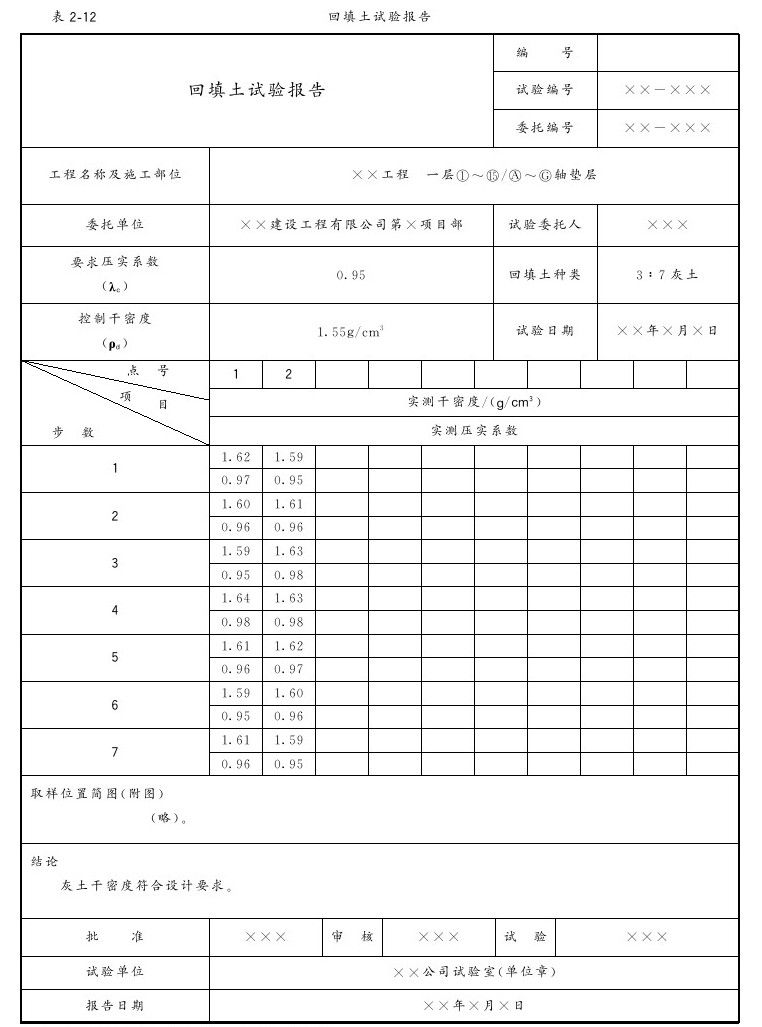

3）回填土试验报告（见表2-12）。

（5）施工质量验收记录：

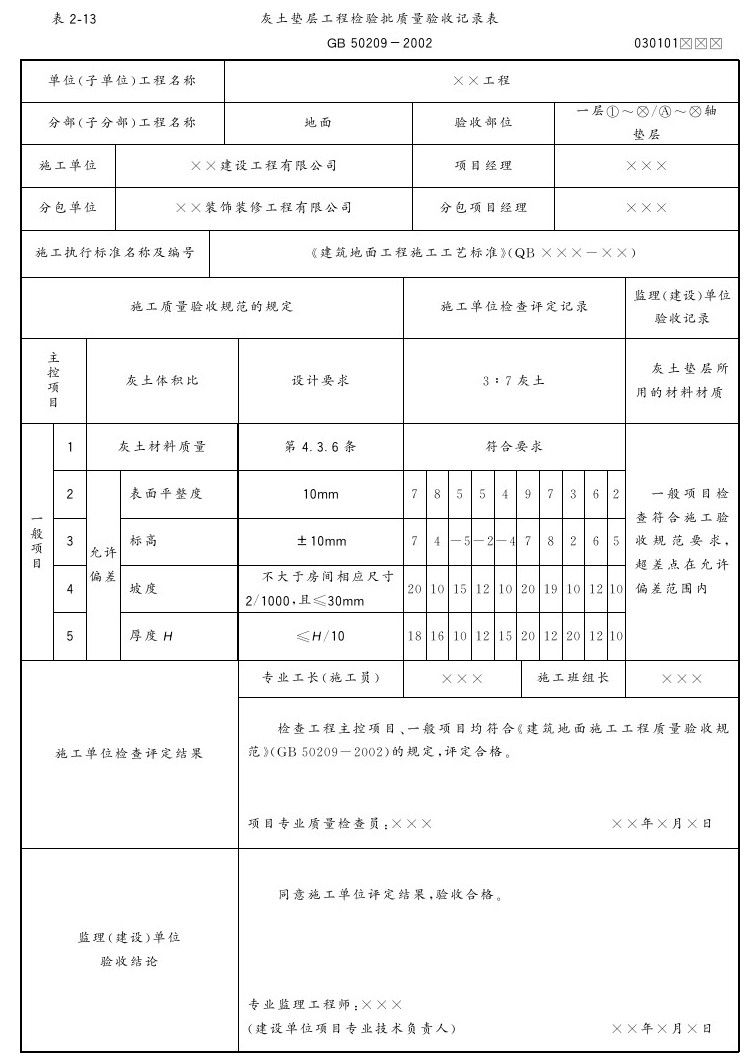

1）灰土垫层工程检验批质量验收记录表（见表2-13）。

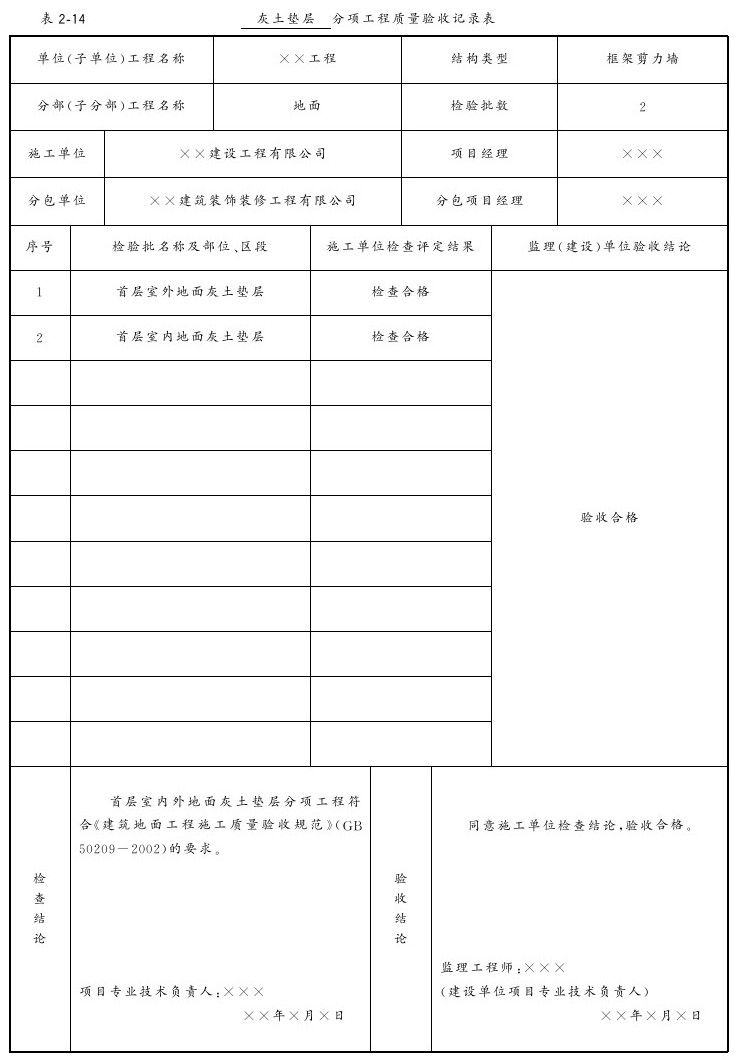

2）灰土垫层分项工程质量验收记录表（见表2-14）。

2.施工资料表格填写范例及要求

注：本表由施工单位填写并保存。

注：本表由建设单位、施工单位、城建档案馆各保存一份。

注：本表由建设单位、施工单位、城建档案馆各保存一份。
