第二节　明龙骨吊顶

一、施工准备及其资料形成

参见本章第一节中的相关内容。

二、施工工艺过程及其资料形成

1.工艺流程

2.操作工艺

（1）测量放线。用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适当抄几个点），弹出水准线（水准线距地面一般为500mm），从水准线量至吊顶设计高度加上12mm（一层石膏板的厚度），用粉线沿墙（柱）弹出水准线，即为吊顶次龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，最大间距为1000mm，并标出吊杆的固定点，吊杆的固定点间距900～1000mm。如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。【标高抄测记录】

（2）吊杆安装。采用膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度小于1000mm，可以采用φ6的吊杆，如果大于1000mm，应采用φ8的吊杆，还应设置反向支撑。吊杆可以采用冷拔钢筋和盘圆钢筋，但采用盘圆钢筋应采用机械将其拉直。上人的吊顶，吊杆长度小于1000mm，可以采用φ8的吊杆，如果大于1000mm，应采用φ10的吊杆，还应设置反向支撑。吊杆的一端同30mm×30mm×3mm角码焊接（角码的孔径应根据吊杆和膨胀螺栓的直径确定），另一端可以用攻丝套出大于100mm的丝杆，也可以买成品丝杆焊接。制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。

（3）边龙骨安装。边龙骨的安装应按设计要求弹线，沿墙（柱）上的水平龙骨线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上；如为混凝土墙（柱），可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。

（4）主龙骨安装。

1）主龙骨应吊挂在吊杆上。主龙骨间距为900～1000mm，主龙骨分为轻钢龙骨和T形龙骨。轻钢龙骨可选用UC50中龙骨和UC38小龙骨。主龙骨应平行房间长向安装，同时应起拱，起拱高度为房间跨度的1/200～1/300。主龙骨的悬臂段不应大于300mm，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。主龙骨挂好后应基本调平。

2）跨度大于15m以上的吊顶，应在主龙骨上，每隔15m加一道大龙骨，并垂直主龙骨焊接牢固。

3）如有大的造型顶棚，造型部分应用角钢或扁钢焊接成框架，并应与楼板连接牢固。

（5）次龙骨安装。次龙骨应紧贴主龙骨安装。次龙骨间距为300～600mm。次龙骨分为T形烤漆龙骨、T形铝合金龙骨和各种条形扣板厂家配带的专用龙骨。用T形镀锌铁片连接件把次龙骨固定在主龙骨上时，次龙骨的两端应搭在L形边龙骨的水平翼缘上，条形扣板有专用的阴角线做边龙骨。【隐蔽工程检查记录】

（6）罩面板安装。

1）嵌装式装饰石膏板安装。

①嵌装式装饰石膏板安装与龙骨应系列配套。

②嵌装式装饰石膏板安装前应分块弹线，花式图案应符合设计要求，若设计无要求时，嵌装式装饰石膏板宜由吊顶中间向两边对称排列安装，墙面与吊顶接缝应交圈一致。

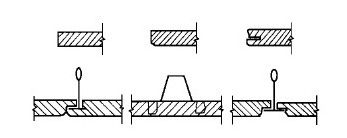

③嵌装式装饰石膏板安装宜选用企口暗缝咬接法。构造见图5-3。安装时应注意企口的相互咬接及图案的拼接。

图5-3　板边处理与安装示意

④龙骨调平及拼缝处应认真施工，固定石膏板时，应视吊顶高度及板厚，在板与板之间留适当间隙，拼缝缝隙用石膏腻子补平，并贴一层穿孔接缝纸。

2）金属微穿孔吸声板安装。

①必须认真调平调直龙骨，这是保证大面积吊顶效果的关键。

②安装冲孔吸声板宜采用板用木螺钉或自攻螺钉固定在龙骨上，对于有些铝合金板吊顶，也可将冲孔板卡到龙骨上，具体的固定方法，要视板的断面决定。

③安装金属微穿孔板应从一个方向开始，依次安装。

④在方板或板条安装完毕后铺放吸声材料。条板可将吸声材料放在板条内；方板可将吸声材料放在板上面。【明龙骨吊顶施工记录】

三、质量控制与验收及其资料形成

1.主控项目

（1）吊顶标高、尺寸、起拱和造型应符合设计要求。

（2）饰面材料的材质、品种、规格、图案和颜色应符合设计要求。当饰面材料为玻璃板时，应使用安全玻璃或采取可靠的安全措施。

（3）饰面材料的安装应稳固严密。饰面材料与龙骨的搭接宽度应大于龙骨受力面宽度的2/3。

（4）吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应进行表面防腐处理；木龙骨应进行防腐、防火处理。

（5）明龙骨吊顶工程的吊杆和龙骨安装必须牢固。

2.一般项目

（1）饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。饰面板与明龙骨的搭接应平整、吻合，压条应平直、宽窄一致。

（2）饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面板的交接应吻合、严密。

（3）金属龙骨的接缝应平整、吻合、颜色一致，不得有划伤、擦伤等表面缺陷。木质龙骨应平整、顺直，无劈裂。

（4）吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散落措施。

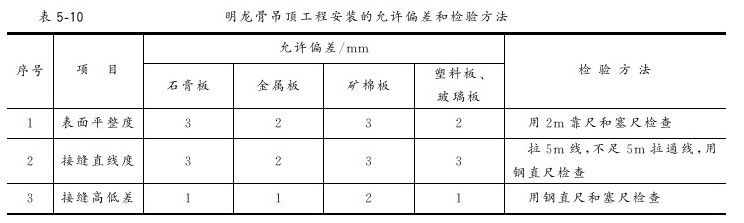

（5）明龙骨吊顶工程安装的允许偏差和检验方法应符合表5-10的规定。

【明龙骨吊顶安装工程检验批质量验收记录表（见表5-11）；明龙骨吊顶分项工程质量验收记录表（见表5-12）；明龙骨吊顶工程质量分户验收记录表（见表5-13）】

四、明龙骨吊顶资料汇总

1.施工过程形成的资料

（1）施工技术资料：

1）图纸会审记录。

2）明龙骨吊顶安装技术交底。

（2）施工物资资料：

1）材料、构配件进场检验记录。

2）装饰装修物资中吊顶材料（轻钢龙骨、金属面板、硅胶等）的质量证明文件（出厂合格证、检测报告、质量保证书等）；有关人造板、胶粘剂的甲醛、苯含量检测报告。

（3）施工测量记录：

标高抄测记录。

（4）施工记录：

1）隐蔽工程检查记录。

2）明龙骨吊顶施工记录。

（5）施工质量验收记录：

1）明龙骨吊顶安装工程检验批质量验收记录表（见表5-11）。

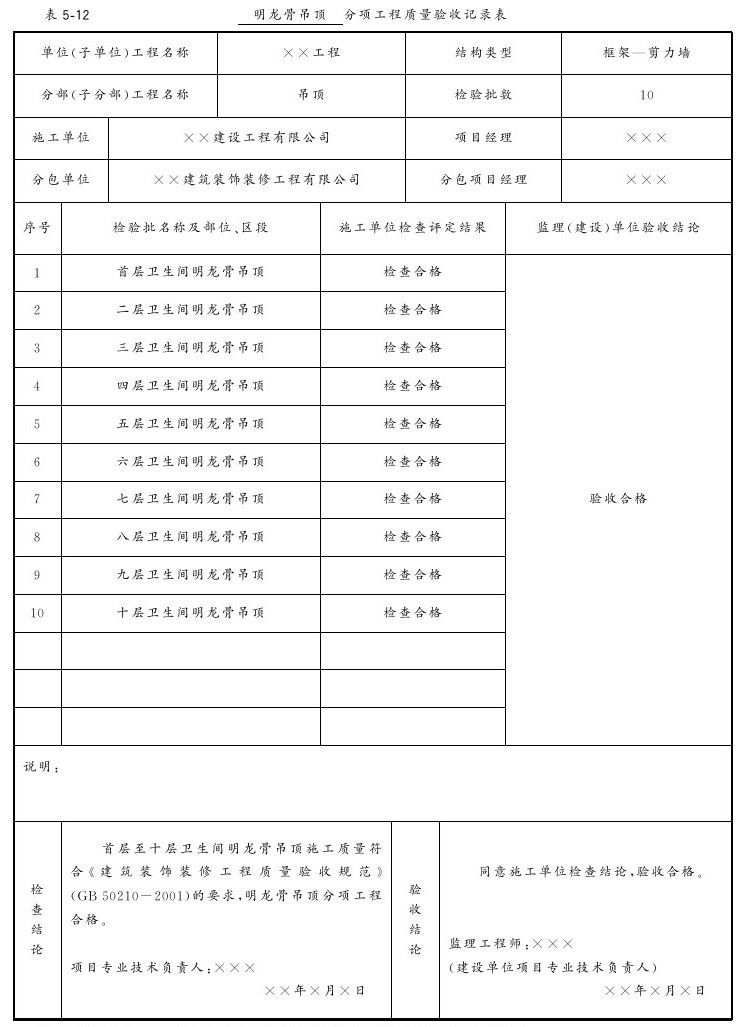

2）明龙骨吊顶分项工程质量验收记录表（见表5-12）。

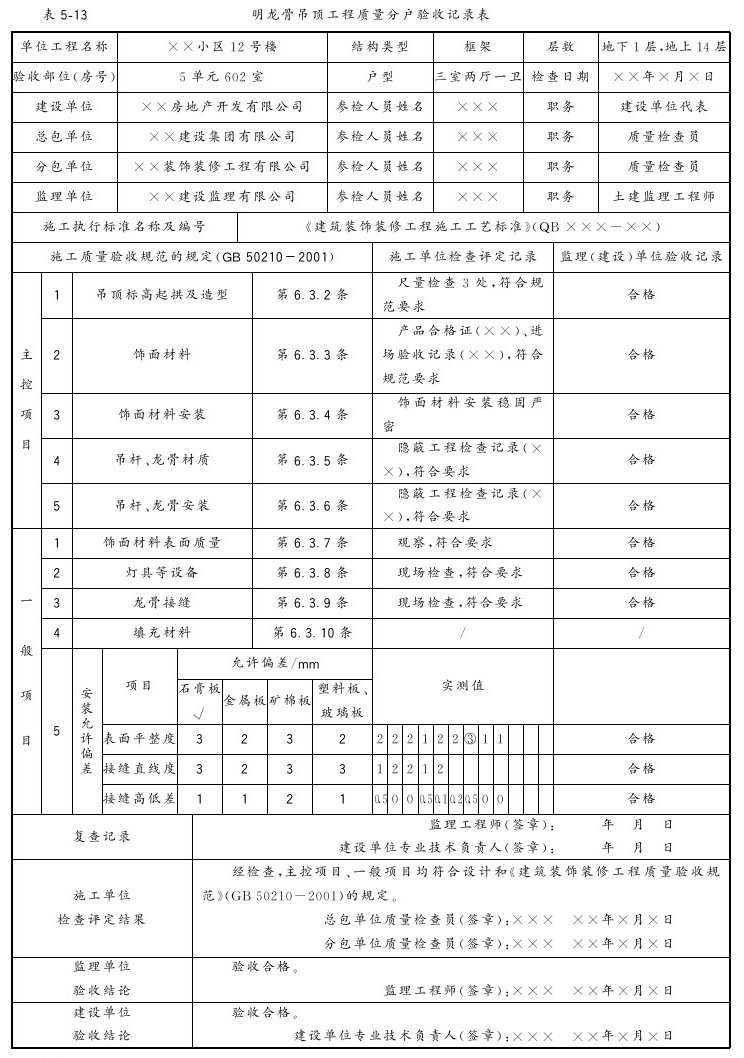

3）明龙骨吊顶工程质量分户验收记录表（见表5-13）。

2.施工资料表格填写范例及要求

注：地基基础、主体结构工程的分项工程质量验收不填写“分包单位”、“分包项目经理”。
