第七章　细部工程

第一节　橱柜制作与安装

本节适用于建筑工程中室内壁橱、吊柜、窗台柜的制作与安装。

一、施工准备及其资料形成

1.技术准备

（1）组织专业技术人员熟悉设计图纸，对委托加工的成品、半成品进行翻样并委托加工，明确材质及质量要求。

（2）对操作工人进行技术、环境、安全交底。

（3）橱柜样板已经设计、监理、建设单位验收确认后，再进行大面积施工。

2.材料准备

（1）壁橱、吊柜、窗台柜的常用材料有木材、胶合板、纤维板、金属包箱、金属框包箱、硬质PVC塑料等，均应符合设计要求，并有产品合格证书和环保、燃烧性能等级检测报告。其中木材含水率不大于12%。人造板使用面积超过500m² 时应做甲醛含量复试。

【人造木板甲醛含量检测报告】

（2）玻璃、有机玻璃等应有产品合格证书。

（3）五金配件、合页、插销、拉手、锁、木螺钉等应有产品合格证书。

（4）其他材料：防腐剂、胶粘剂、气钉、钉子等应有产品合格证，其中防腐剂、胶粘剂应有环保检测报告。

（5）由厂家加工的壁橱、吊柜的成品和半成品应符合设计要求，并应有产品合格证书和环保、燃烧性能等级检测报告。

3.机具准备

（1）机械：电焊机、手电钻、冲击钻、电锯、电刨、电动磨光机、气泵、气钉枪等。

（2）工具：刨子、木锯、斧子、锤子、扁铲、螺丝刀、凿子、钢锉、棕刷、墨斗等。

（3）计量检测用具：水平尺、钢尺、直角尺、靠尺、线坠等。

4.作业条件

（1）结构工程和室内墙面抹灰已完，并经验收合格。

（2）室内标高线、控制线已弹，并经验收合格。

（3）预制的壁橱、吊柜半成品进场后，经验收，无窜角、翘曲、劈裂现象，符合设计要求后及时将接触墙、地、顶面处涂刷防腐涂料，其余各面涂刷一道底漆，并分类码放、垫高，保持通风。

二、施工工艺过程及其资料形成

1.工艺流程

2.操作工艺

（1）成品、半成品橱柜安装施工。

1）放线定位：根据设计图纸的要求，以室内垂直控制线和标高控制线为基准，弹出壁柜、吊柜、窗台柜的相应尺寸控制线，其中吊柜的下皮标高应在2.0m以上，柜的深度一般不宜超过650mm。

2）框架安装：安装前先对框架进行校正、套方，在柜体框架安装位置将框架固定件与墙体木砖固定牢固，每个固定件不少于2个钉子。若墙体为加气混凝土或轻质隔墙时，应按设计要求进行固定，如设计无要求时，可预钻φ15、深70～100mm的孔，并在孔内注入胶粘水泥浆，再埋入经过防腐处理的木楔，待粘结牢固后再安装。

采用金属框架时，需在安装固定框架的位置预埋铁件，在校正、套方、吊直及标高位置核对准确无误后，对框架进行焊接固定。

3）隔板、支点安装：按施工图纸的隔板标高位置及支点构造的要求，安装支点条（架），木隔板的支点一般将支点木条钉在墙体的预埋木砖上，玻璃隔板一般采用与其匹配的U形卡件进行固定。

4）框扇安装：壁橱、吊柜、窗台柜的门扇有平开、推拉、翻转、单扇、双扇等形式。

①按图纸要求先核对检查框口尺寸，并根据设计要求选择五金件的规格、型号及安装方式。并在扇的相应部位定点划线。框口高度一般量左右两端，框口宽度量上、中、下三点，图纸无要求时，一般按扇的安装方式、规格尺寸确定五金件的规格、型号。一般对开扇裁口的方向，应以开启方向的右扇为盖口扇。

②根据划线进行框扇修刨，使框、扇留缝合适，当框扇为平开、翻转扇时，应同时划出框、扇合页槽位置，划线时应注意避开上下冒头。然后用扁铲剔出合页槽，安装合页。安装时，先装扇的合页，并找正固定螺钉。接着试装柜扇，修整合页槽深度，调整框扇边缝。合适后固定于框上，每只合页先拧一颗螺钉，然后关闭门扇，检查框与扇平整、缝隙均匀合适、无缺陷且符合要求后，再将螺钉全部安上拧紧、拧平。

安装时应注意木螺钉钉入全长的1/3，拧入2/3。若框、扇为黄花松或其他硬木时，合页安装螺钉应定位后先打孔，孔径为木螺钉直经的0.9倍，孔深为螺钉长度的2/3。

③若为对开扇应先将框扇尺寸量好，确定中间对开缝、裁口深度，划线后进行裁口、刨槽，试装合适后，先装左扇，后装盖扇。

④若为推拉扇，应先安装上下轨道。吊正、调整门扇的上、下滑轨在同一垂直面上后，再安装门扇。

⑤若柜扇为玻璃或有机玻璃，应注意中间对开缝及玻璃扇与四周缝隙的大小。

5）五金安装：五金的品种、规格、数量按设计要求和橱柜的造型与色彩选择五金配件。安装时注意位置的选择，无具体尺寸时应按技术交底进行。

（2）现场制作、安装橱柜。

1）放线定位：根据房间实际尺寸结合设计图纸的要求，以室内垂直控制线和标高控制线为基准，弹出壁柜、吊柜、窗台柜的相应尺寸控制线，其中吊柜的下皮标高应在2m以上，三种柜的深度一般不宜超过650mm。

2）框架安装：根据设计图纸要求及壁橱、吊柜、窗台板所在的位置与尺寸，在墙体上用电锤钻孔，孔径φ15，孔深70mm，孔距500mm，成梅花形布置，钉防腐木楔。然后根据现场实际尺寸采用木工板（大芯板或多层板）作为底板加工制作框架，板与板之间的连接可采用木楔连接或铁钉连接，铁钉间距不大于300mm，连接处应刷乳胶漆。框架安装时，先根据墙面木砖位置在橱柜框架上划好标志，并在框架背面刷好防腐涂料。找正、吊直调整准确后，用100mm铁钉将框架在墙上固定。

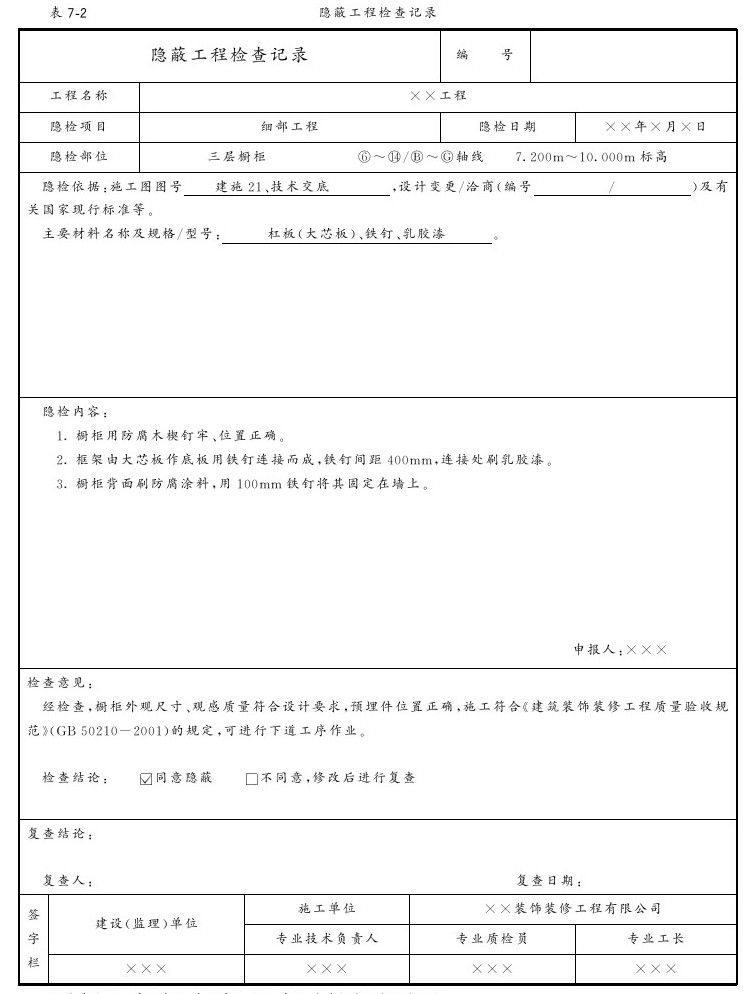

3）隔板、支点安装：按施工图纸的隔板标高位置及支点构造安装支点条（架），木隔板支点可采用支点木条钉在墙体的预埋木砖上，再安隔板；也可以采用直接将隔板用铁钉固定在框架上，还可以采用U形卡件或不锈钢条支点安装隔板。玻璃隔板一般采用与其匹配的U形卡件作为支点进行固定，也可以采用不锈钢钉（条）作为支点。【隐蔽工程检查记录（见表7-2）】

4）饰面板安装：饰面板一般采用三合板，材质及纹理应与门扇饰面一致，作业时，细木工板表面与饰面板背面均刷乳胶，在同一房间，应挑选纹理、色泽一致的饰面板，不得在表面钉钉子，而应在面层上铺垫50mm宽五厘板条，并待结合层胶干透后取下，面板用气钉铺钉，钉间距100mm。各口收边条均采用7mm厚，与橱柜饰面相同材质的实木线条收边。

5）柜扇制作、安装：柜扇可由厂家加工，也可现场制作，按设计要求的柜扇形式和框口实际尺寸，用木工板作为底板加工柜扇，柜扇两面贴与框体相同的饰面板，四周以实木线条封边，其安装方法同第1款第（4）项。

6）五金安装：五金的品种、规格、数量按设计要求的橱柜的造型与色彩选择五金配件。安装时注意位置的选择，无具体尺寸时，操作应按技术交底进行，一般应先安装样板，经确认后再进行大面积安装。

3.季节性施工

（1）雨期施工时，进场的成品、半成品应放在库房内，分类码放平整、垫高。每层框与框、扇与扇间垫木条通风，不得日晒雨淋。

（2）冬期施工环境温度不得低于5℃。橱柜安装后应保持室内通风换气。

三、质量控制与验收及其资料形成

1.主控项目

（1）橱柜制作与安装所用材料的材质和规格、木材的燃烧性能等级和含水率及人造木板的甲醛含量应符合设计要求及国家现行标准的有关规定。

（2）橱柜安装预埋件或后置埋件的数量、规格、位置应符合设计要求。

（3）橱柜的造型、尺寸、安装位置、制作和固定方法应符合设计要求。橱柜安装必须牢固。

（4）橱柜配件的品种、规格应符合设计要求。配件应齐全，安装应牢固。

（5）橱柜的抽屉和柜门应开关灵活、回位正确。

2.一般项目

（1）橱柜表面应平整、洁净、色泽一致，不得有裂缝、翘曲及损坏。

（2）橱柜裁口应顺直、拼缝应严密。

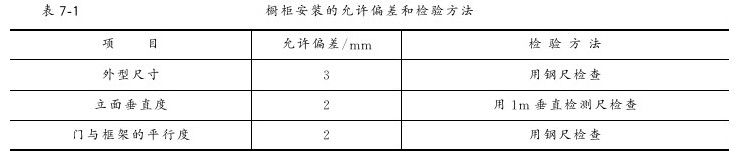

（3）橱柜安装的允许偏差和检验方法见表7-1。

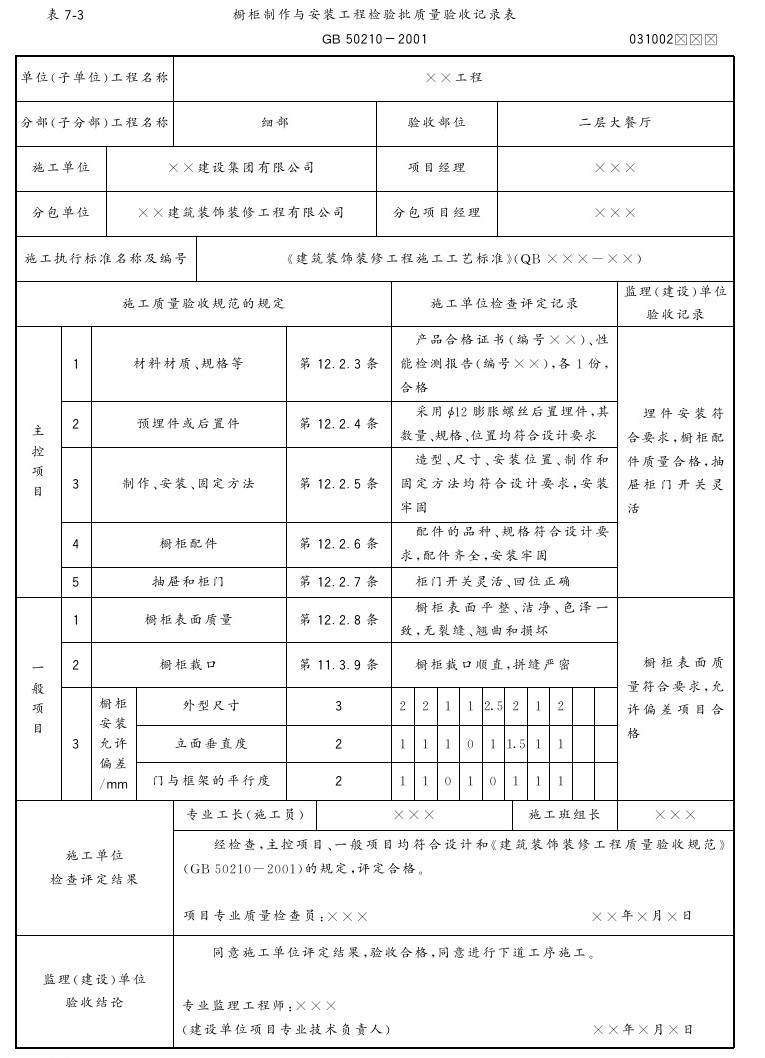

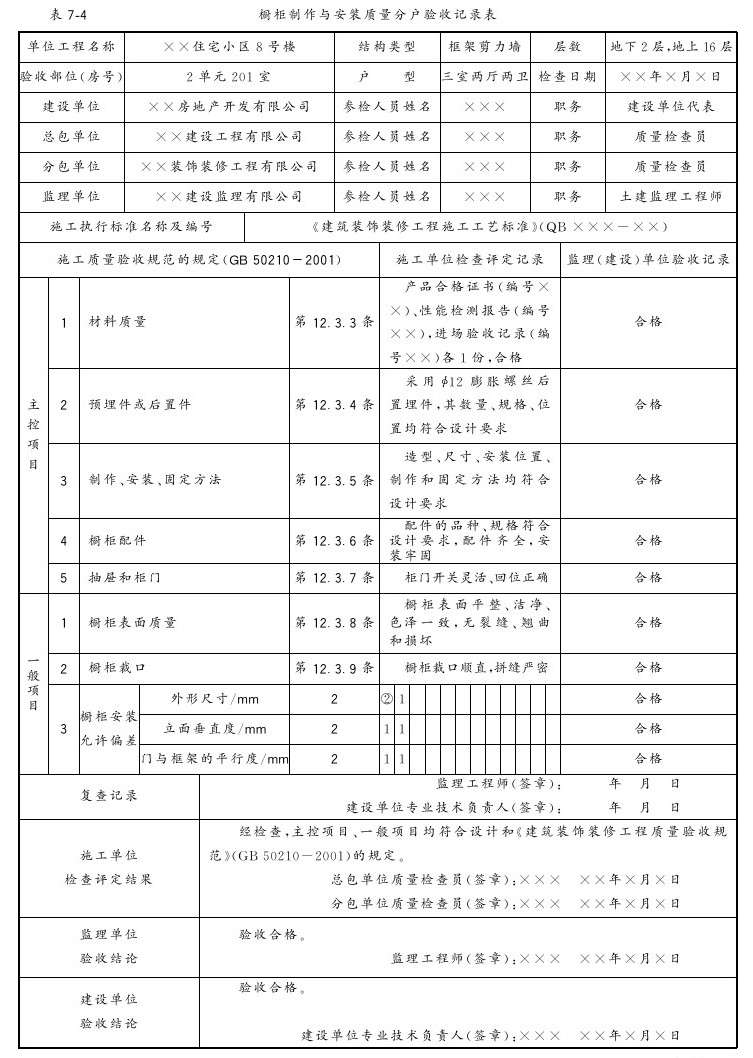

【橱柜制作与安装工程检验批质量验收记录（见表7-3）；细部分项工程质量验收记录表；橱柜制作与安装质量分户验收记录表（见表7-4）】

四、橱柜制作与安装资料汇总

1.施工过程形成的资料

（1）施工技术资料：

1）图纸会审记录。

2）施工技术交底记录。

（2）施工物资资料：

1）材料、构配件进场检验记录。

2）主要物资应有质量证明文件，包括出厂合格证、检测报告和质量保证书等。人造板木板应有甲醛含量复试报告，室内花岗石有相应的发射性复试报告。

（3）测量放线、定位记录。

（4）隐蔽工程检查记录（见表7-2）。

（5）施工质量验收记录：

1）橱柜制作与安装工程检验批质量验收记录（见表7-3）。

2）细部分项工程质量验收记录表。

4）橱柜制作与安装质量分户验收记录表（见表7-4）。

2.施工资料表格填写范例及要求

注：本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
