第十一节　大理石、花岗石及碎拼大理石面层

一、施工准备及其资料形成

1.技术准备

（1）办理材料样板的确认、封样手续。

（2）检验主要材料的质量和出厂合格证是否齐全，进行材料报验。

（3）施工操作前应根据设计图纸和现场实测尺寸，进行深化设计，绘制施工大样图，并经设计、监理、建设单位确认。

（4）对操作人员进行技术、环境、安全交底。

2.材料准备

（1）天然大理石、花岗石的品种、规格、颜色应符合设计要求。技术等级、光泽度、外观等质量要求应符合国家现行标准《天然大理石建筑板材》（GB/T19766-2005）和现行国家标准《天然花岗石建筑板材》（GB/T18601-2001）的规定。大理石、花岗石板材不得有裂纹、缺陷、掉角、翘曲等缺陷，并应符合现行国家标准《民用建筑室内环境污染控制规范》（GB50325-2001）的有关规定。

【大理石、花岗石合格证；大理石、花岗石放射性的检测报告及复验报告】

（2）大理石碎块及色石渣应坚硬、洁净、无杂物，颜色应符合设计要求。色石渣的粒径宜为4～14mm。大理石碎块不带尖角，薄厚应一致。

（3）水泥：严禁不同品种、不同强度等级的水泥混用。水泥进场应有产品合格证和出厂检验报告，进场后应进行取样复试。其质量必须符合现行国家标准《通用硅酸盐水泥》（GB175-2007）的规定。当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。

【水泥出厂合格证；检验报告；复试报告】

白水泥：白色硅酸盐水泥，其强度等级不小于32.5。其质量必须符合现行国家标准《白色硅酸盐水泥》（GB2015-2005）的规定。

（4）砂子：中砂或粗砂，过5mm孔径筛子，其含泥量不大于3%。【砂试验报告单】

（5）水：宜采用饮用水。当采用其他水源时，其水质应符合国家现行标准《混凝土用水标准（附条文说明）》（JGJ63-2006）的规定。

（6）辅助材料：矿物颜料、蜡、保护剂、清洁剂、封闭剂等应有出厂合格证及相关性能检测报告。

3.机具准备

（1）机械：砂浆搅拌机、台钻、合金钢钻头、砂轮锯、磨石机、云石机、角磨机等。

（2）工具：手推车、铁锹、浆壶、水桶、喷壶、铁抹子、木抹子、刮杠、墨斗、尼龙线、橡皮锤（木锤）、钢錾子、合金钢扁錾子、钢丝刷等。

（3）计量检测用具：靠尺、钢尺、水平尺、角尺、塞尺等。

（4）安全防护用品：口罩、护目镜、防护手套、耳塞等。

4.作业条件

（1）房间内四周墙上弹好标高控制线（+0.5m），并经预检合格。

（2）室内抹灰、门框安装、地面垫层已施工完。预埋在垫层内的各种专业管线均已完成，并办理隐检手续。【隐蔽工程检查记录】

（3）大理石、花岗石板块进场拆箱后详细核对品种、规格、数量等是否符合设计要求，室外存放时，应进行苫盖。

二、施工工艺过程及其资料形成

1.工艺流程

2.操作工艺

（1）基层处理：将地面垫层上的杂物及油污清理干净，用钢丝刷刷掉粘结在垫层上的砂浆，并清扫干净，对于弹线后地面高低差较大的地方，高处需剔除，低处用水泥砂浆或豆石混凝土补平。

（2）弹线：在房间内弹十字控制线，以检查和控制大理石（花岗石）板块的位置，控制线弹在混凝土垫层上，并引至墙面根部，然后依据墙面标高控制线找出面层标高，在墙上弹出水平标高线，要注意室内与楼道面层标高一致。

（3）试拼、试排：在正式铺设前，对每一房间的大理石（花岗石）板块，应按图案、颜色、纹理试拼，试拼中将色板好的排放在显眼部位，花色和规格较差的铺砌在较隐蔽处。同时，将非整块板对称排放在房间靠墙部位，试拼后按两个方向逐块编号，然后按编号码放整齐。试排时，应在房间内的两个相互垂直的方向铺两条干砂，其宽度大于板块宽度，厚度不小于30mm。结合施工大样图及房间实际尺寸，把大理石（花岗石）板块排好，以便检查板块之间的缝隙，核对板块与墙面、柱、洞口等部位的相对位置。板块的排列应符合设计要求，且应尽量保证面层整齐美观。门口处宜用整块板材，非整块板材应安排在不明显处。且不宜小于整块板材尺寸的1/2。若用不同颜色镶边时，应留出镶边尺寸，房间与走道分色宜在门口处。

涂刷石材封闭剂：将挑选好的石材底面及侧边刷石材封闭剂，刷后晾干备用，必要时面层刷保护剂。

（4）刷聚合物水泥浆及铺砂浆结合层：试铺后将干砂和板块移开，清扫干净，用喷壶洒水湿润，刷一道聚合物水泥浆（不要刷的面积过大，随刷随铺砂浆）。根据板面水平线确定结合层砂浆厚度，拉十字控制线，铺干硬性水泥砂浆结合层，配合比为水泥：砂=1:2～1:3（体积比），干硬程度以手捏成团，落地即散为宜，厚度控制在放上大理石（花岗石）板块时高出面层水平线3～4mm为宜。铺好后用刮杠刮平，再用抹子拍实找平。

（5）铺砌大理石（花岗石）板块。

1）根据房间拉的十字控制线，纵横各铺一行，作为大面积铺砌标筋。依据试拼时的编号、图案及试排时的缝隙（板块之间的缝隙宽度，当设计无规定时不应大于1mm），在十字控制线交点开始铺砌。搬起板块对好纵横控制线铺放在已铺好的干硬性砂浆结合层上，用橡皮锤敲击木垫板（不得用橡皮锤或木锤直接敲击板块），振实砂浆至铺设高度后，将板块掀起移至一旁，检查砂浆表面与板块之间是否相吻合，如发现有空虚之处，应用砂浆填补，然后正式铺砌。先在水泥砂浆结合层上满浇一层聚合物水泥浆（用浆壶浇均匀），也可在石材背面满刮聚合物水泥膏，再铺板块，安放时四角同时往下落，用橡皮锤或木锤轻击木垫板，根据水平线用水平尺找平，铺完第一块，向两侧采取退步法铺砌。铺完纵、横标准行之后，可分段分区依次铺砌，一般房间宜先里后外进行，逐步退至门口，同时检查房间与走道面层标高应一致。板块与墙角、镶边和靠墙处应紧密砌合，不得有空隙。大面积铺贴时宜设变形缝。

2）碎拼大理石（花岗石）面层铺砌：按设计要求的颜色，挑选厚薄一致、不带尖角的板材，采用分仓或不分仓铺砌，亦可镶嵌分格条。为了边角整齐，应选用有直边的板材沿分仓或分格线铺砌，并控制面层标高。边铺水泥砂浆结合层，边铺砌碎块板材，按碎块形状大小相间自然排列。铺砌时，随时清理缝内挤出的砂浆。碎块间缝宽宜为20～30mm。若设计要求缝内填嵌石渣时，缝的宽度及深度应满足石渣粒径的要求。

（6）灌浆、擦缝：在板块铺砌后强度达到可上人操作（结合层抗压强度达到1.2MPa）时，即可进行灌浆、擦缝。根据大理石（花岗石）颜色，选择相同颜色矿物颜料和水泥（白水泥）拌和均匀，调成1:1稀水泥浆，用浆壶徐徐灌入板块之间的缝隙中（可分几次进行），并用刮板把流出的水泥浆刮向缝隙内，灌满为止。灌浆1～2h后，用棉纱团蘸原稀水泥浆擦缝与板面擦平，同时将板面上的水泥浆擦净，然后覆盖养护，养护时间不应小于7d。

碎拼大理石块之间缝隙灌水泥砂浆时，厚度与大理石碎块上面层平，并将其表面找平压光。如设计要求缝隙灌水泥石渣浆时，灌浆厚度比大理石碎块上面层高出2mm厚，常温养护2～4d，然后用金刚石将高出部分磨平，面层磨光，再上蜡抛光。

（7）大理石（花岗石）踢脚板安装：其安装方法有粘贴法和灌浆法两种。

1）粘贴法。

①根据墙面的标高控制线，测出踢脚板上口水平线，弹在墙上，根据墙面抹灰厚度，用线坠吊线，确定踢脚板的出墙厚度，一般为8～10mm。

②对于抹灰墙面，按踢脚板出墙厚度，用1:3水泥砂浆打底找平，表面搓毛。

③找平层砂浆干硬后，拉踢脚板上口的水平线，按设计要求对阳角进行处理，在经浸水阴干的大理石（花岗石）踢脚板背面，先刮抹一层2～3mm厚的聚合物水泥浆，再进行粘贴，并用木锤敲实，根据水平线找直、找平。

④24h后用同色水泥浆擦缝并用棉丝团将余浆擦净。

2）灌浆法。

①根据墙面标高控制线，测出踢脚板上口控制线，弹在墙上，根据墙面抹灰厚度，再用线坠吊线，确定出踢脚板的出墙厚度，一般为8～10mm。

②将墙面清扫干净，浇水湿润，然后拉踢脚板上口水平线，在墙两端各安装一块踢脚板，其上口高度在同一水平线上，出墙厚度要一致，然后逐块依顺序安装，随时检查踢脚板的水平度和垂直度。相邻两块之间及踢脚板与地面、墙面之间用石膏稳牢。

③石膏凝固后，检查安装是否符合要求，然后用1:2稀水泥砂浆灌注，并随时把溢出的砂浆擦干净，待灌入的水泥砂浆终凝后，把石膏铲掉。

④用棉丝团蘸与大理石踢脚板同颜色的稀水泥浆擦缝。

镶贴踢脚板立缝宜与地面的大理石（或花岗石）板对缝镶贴。

（8）打蜡：当水泥砂浆结合层（含灌缝）达到强度后（抗压强度达到1.2MPa时），方可进行打蜡。打蜡后面层达到光滑、洁净，并对面层进行防护。

【大理石和花岗石及碎拼大理石面层施工记录】

3.季节性施工

冬期地面石材施工应在采暖条件下进行。可采用建筑物正式热源或临时热源取暖。室温保持均衡，且不低于5℃。冬期室内施工前，应完成外门窗安装工程，如未完成，应对门、窗洞口进行临时封闭保温。

三、质量控制与验收及其资料形成

1.主控项目

（1）大理石、花岗石面层所用板块的品种、质量应符合设计要求。其质量应符合国家现行标准《天然大理石建筑板材》（GB/T19766-2005）和现行国家标准《天然花岗石建筑板材》（GB/T 18601-2001）的规定。

（2）大理石、花岗石等天然石材必须符合国家现行标准《建筑材料放射性核素限量》（GB 6566-2001）中有害物质限量的规定。

（3）大理石、花岗石面层与下一层应结合牢固、无空鼓。

2.一般项目

（1）大理石、花岗石面层的表面应洁净、平整、无磨痕，且应图案清晰、色泽一致、接缝均匀、周边顺直、镶嵌正确，板块无裂纹、掉角、缺棱等缺陷。

（2）踢脚线表面应洁净，高度一致、结合牢固、出墙厚度一致。

（3）面层表面的坡度应符合设计要求，不倒泛水、无积水；与地漏、管道结合处应严密牢固、无渗漏。

（4）大理石、花岗石地面打蜡均匀，色泽一致、表面洁净。

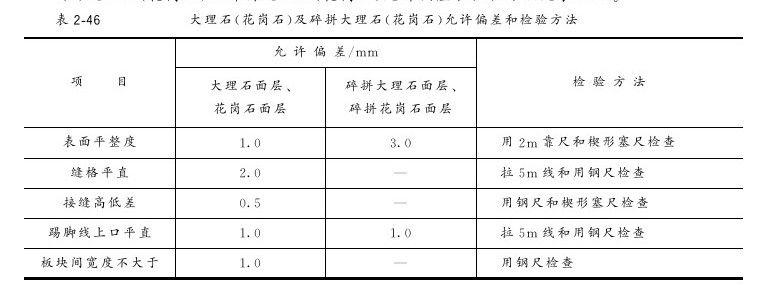

（5）大理石（花岗石）及碎拼大理石（花岗石）允许偏差和检验方法见表2-46。

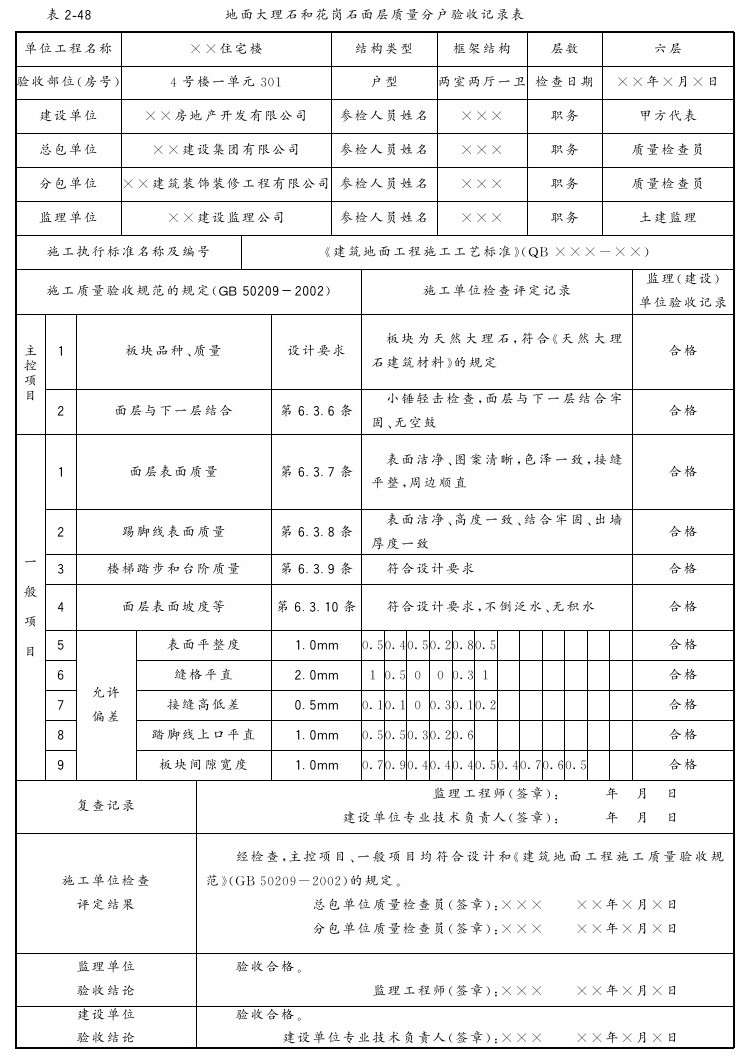

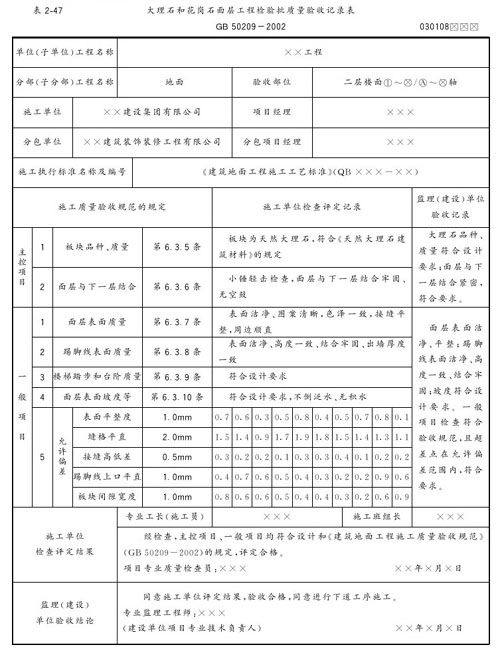

【大理石和花岗石面层工程检验批质量验收记录表（见表2-47）；大理石和花岗石面层分项工程质量验收记录表；地面大理石和花岗石面层质量分户验收记录表（见表2-48）】

四、大理石、花岗石及碎拼大理石面层资料汇总

1.施工过程形成的资料

（1）施工技术资料：

1）图纸会审记录。

2）施工技术交底记录。

（2）施工物资资料：

1）材料进场检验记录。

2）大理石、花岗岩板材产品质量证明书（包括放射性检测报告）民用建筑工程室内装饰装修用花岗石材根据有关规定应有放射性复试报告。

（3）施工记录：

大理石、花岗石及碎拼大理石面层施工记录。

（4）施工质量验收记录：

1）大理石和花岗石面层工程检验批质量验收记录表（见表2-47）。

2）大理石和花岗石面层分项工程质量验收记录表。

3）地面大理石和花岗石面层质量分户验收记录表（见表2-48）。

2.施工资料表格填写范例及要求
