2.3.4　ESX服务器存储网络概略

如果读者能坚持读到此处，在继续之前应该给自己一些鼓励，现在你已经完成ESX服务器网络化的第一步，接下来该着手解决ESX服务器存储网络化的基础问题了。这部分内容对应图2-2中的“互联点B和C”部分，也就是连接服务器模块与存储模块（直接连接或通过光纤连接）的部分。

说明：互联点C通常不会采用光纤通道，服务器模块通过互联点A连接完成NAS和FCoE接入才会使用的技术。

ESX服务器存储组件

ESX服务器存储操作主要由以下5个存储组件完成：

·虚拟机器监视器（Virtual Machine Monitor,VMM）：VMM（或虚拟机监视程序）包含的层，能够在VM内模仿小型计算机系统接口（Small Computer System Interface,SCSI）设备。VMM提供了一个抽象层，能够隐藏并管理物理存储子系统之间差异。对每个VM内的应用及用户OS而言，存储就是一个SCSI磁盘，只不过该磁盘是连接到虚拟BusLogic或者是LSILogic SCSI主机总线适配器（Host Bus Adapter,HBA）上。

说明：VM使用BusLogic或LSILogic SCSI驱动，BusLogic意味着系统采用的是Mylex BusLogic BT-958，BT-958属于SCSI-3协议，支持Ultra SCSI（Fast-40）传输速率为每秒40MB。驱动模拟支持“SCSI自动配置”功能，例如，SCAM允许使用ID序号自动配置SCSI设备，因而不需要人工分配ID。

·虚拟SCSI层：虚拟SCSI层的首要任务是管理SCSI命令并负责VMM与虚拟存储系统之间的连接，这些虚拟存储系统既可以是虚拟机器文件系统（Virtual Machine File System,VMFS），也可能是网络文件系统（Network File System,NFS）。所有来自VM的SCSI命令必须经过虚拟SCSI层，这一层还负责管理I/O放弃和重置操作。在这一层，通过VMFS、NFS或原始设备映射（Raw Device Mapping,RDM），虚拟SCSI层将来自VM的I/O或SCSI命令传送到更低层。RDM支持两种模式：pass-through和nonpass-through。在pass-thruogh模式下，所有SCSI命令都能通过虚拟SCSI层，而不会受到阻拦。有关RDM的详细内容请参考本章后面的“裸设备映射”的相关内容。

·虚拟机器文件系统（Virtual Machine File System,VMFS）：VMFS属于集群文件系统，能够协调共享存储支持多个ESX主机同时读写同一存储。VMFS支持磁盘分布式锁机制，能够确保同一个VM在同一时刻不会被多个服务器启动。在简单配置方案中，VM的磁盘将被看成VMFS中的文件。更多VMFS的内容请参考本章后面的“虚拟机器文件系统”的相关内容。

·SCSI中层：SCSI中层的主要作用是管理ESX服务器主机上的物理HBA，维护请求队列以及处理SCSI错误。此外，该层还包括自动重复扫描登录，可以发现逻辑单元号（Logical Unit Number,LUN）到ESX服务器主机间的映射变更。它同时还负责处理路径管理，包括自动路径选择、路径重叠、故障切换以及恢复到某个指定卷。

·虚拟SCSI HBA：在ESX服务器环境中，每个VM最多能够使用4个SCSI HBA，而虚拟SCSI HBA能够支持VM对逻辑SCSI设备的访问，对VM而言，虚拟SCSI HBA等同于一个物理HBA。

虚拟数据存储的概念

VM内的虚拟SCSI磁盘均由虚拟数据存储提供，这些虚拟数据存储源自物理存储系统。一个虚拟数据存储类似一个虚拟存储池，能够为VM内的虚拟磁盘提供存储空间，也能存储相应的VM定义。

虚拟磁盘（vmdk）是一个驻留在虚拟数据存储中由ESX管理的文件，虚拟数据存储属于VMFS卷，是实现基于块的存储（类似光纤通道SAN以及iSCSI）的基础，也是NAS存储（基于NFS的卷）的挂载点。VMFS卷通常由单个LUN组成，不过它也能跨越多个LUN。虚拟数据存储可以是如下任意一种文件格式：

·虚拟机器文件系统（Virtual Machine File System,VMFS）：ESX服务器会在本地SCSI磁盘（DAS）、iSCSI卷或光纤通道卷上部署该类型的文件系统，为每个VM创建一个目录，在大多数虚拟数据存储中，都推荐使用VMFS。

·裸设备映射（Raw Device Mapping,RDM）：RDM支持VM把RDM当做代理来直接访问裸设备。一个RDM可以被理解成是一条VMFS卷到RDM卷的象征链路。

·网络文件系统（Network File System,NFS）：ESX服务器能够使用NFS服务器（NAS设备）上一个指定的NFS卷，ESX服务器将挂载该NFS卷，并为每个VM创建一个目录。

总的来说，虚拟数据存储仅仅是一个VMFS卷或者一个NFS挂载目录。一个VMFS卷能够跨越多个物理存储子系统以便实现扩展。虚拟数据存储提供了一个简单的模型，无须将VM暴露在各式各样复杂的物理存储技术中，就能为每个VM分配存储空间。这些技术包括：

·FC SAN：由于FC SAN能够支持VMFS、RDM以及HA集群，因此是一种应用最广泛的部署选择。FC SAN还支持VMotion及ESX引导。

·iSCSI SAN：基于硬件的iSCSI SAN支持的功能类似FC SAN，如果使用了基于软件的iSCSI，则不能够支持从iSCSI SAN进行引导。

·NAS：这一种部署将使用NFS协议，基于NFS的存储不支持RDM、HA集群以及VMFS。按理说，通过NFS，比借助基于块的存储，更容易进行瘦管理、存储动态扩展/收缩，以及克隆，不过两者差别不大。

说明：DAS是一种合法部署，但由于它不提供共享，因此很少使用。

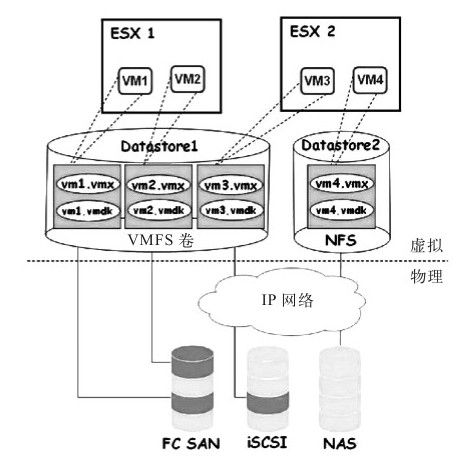

图2-8展示了一个ESX服务器存储体系结构，该结构中使用了VMFS卷和挂载NFS卷。每一个VM都被以一组文件形式存放在它自己的虚拟数据存储目录中。一个单独的VMFS卷能够包含一个或多个更小的卷，这些卷来自FC SAN磁盘或iSCSI SAN磁盘集群。新产生的卷可以被加在任意一个物理存储、子系统或随着存储子系统一起被扩展的ESX服务器能获悉的LUN中，并且将因为vCenter服务器向ESX服务器发送重新扫描的请求而被发现。

图　2-8　ESX服务器存储的体系结构

说明：在某种程度上，ESX服务器实现了基于主机（或服务器）的存储虚拟化，因为VMFS卷能够支持FC和iSCSI SAN的块级别虚拟化。

虚拟机器文件系统

VMFS存储了VM文件，包括磁盘映像、快照等，它属于聚簇文件系统，通过存储共享以支持多个物理服务器同时读写同一存储空间，同时对单独的VM上锁以预防发生冲突。VMFS提供了到磁盘的分布式锁机制以保证同一VM不会在同一时间被多个服务器占用。如果某个物理服务器发生故障，该服务器对VM加上的磁盘锁将被释放，以便其他物理服务器能够重新启动该VM。

通过将多个VMFS卷绑在一起，能够对VMFS卷进行逻辑扩展（例如，无损规模增长）。ESX服务器3.x以及vSphere 4.x支持VMFS版本3（VMFS3），它能够在文件系统中引入一种目录结构，更早一些的ESX服务器版本不支持对VMFS3卷的读写操作。自ESX 3以及VMFS3版本起，VM配置文件默认存放在VMFS分区中。一个VMFS卷能够扩展到32个物理存储扩展（每个VMFS卷可拥有32个扩展卷），包括SAN卷及本地存储，这一功能特性能够满足VM对创建存储资源卷的灵活性及资源池的需求。

对VMFS进行优化是为了实现存储和访问大容量文件，由于使用了大尺寸块，VM磁盘性能与本地SCSI磁盘相差无几。VMFS磁盘越大，元数据存储所需的空间比例就越低，VMFS磁盘还能利用自有逻辑自动检测到LUN的变化。VMFS还能够支持诸如分布式日志、冲突一致性VM I/O路径以及机器状态快照等功能，从而能够实现对VM、物理服务器以及存储子系统的快速根本原因分析及恢复。

裸设备映射

VM使用裸设备时可以采用两种映射模式：

·虚拟模式：该模式下系统隐藏了被映射磁盘的实际物理特征，因此用户OS感觉被映射的磁盘像一个逻辑卷，或者虚拟文件系统。文件上锁可以对并发更新时数据进行隔离从而能够保护数据，写操作复制可以启动快照，由于虚拟模式支持虚拟磁盘文件的一致性行为，因而具备了存储硬件之间的可移动性。

·物理模式：该模式类似传递模式（pass-through），VMM绕过I/O虚拟化层（虚拟SCSI层），将所有I/O命令直接送给存储设备。所有底层存储设备的物理特性都将暴露给用户OS。该模式适用于用户在VM中使用了SAN感知设备的情况。不过，付出的代价就是VM以及物理节点RDM不能被复制，或者生成某个模板，也不能在有磁盘复制操作时进行迁移。该模式下系统不会提供锁机制来实现数据保护。

RDM为VM直接访问物理存储子系统（采用FC或iSCSI）上的卷提供了一定的灵活性，它在VMFS卷与裸卷之间提供了一个象征性的连接，VM配置中引用了RDM文件（非裸卷），包括了管理和重定向物理存储设备访问的元数据信息。

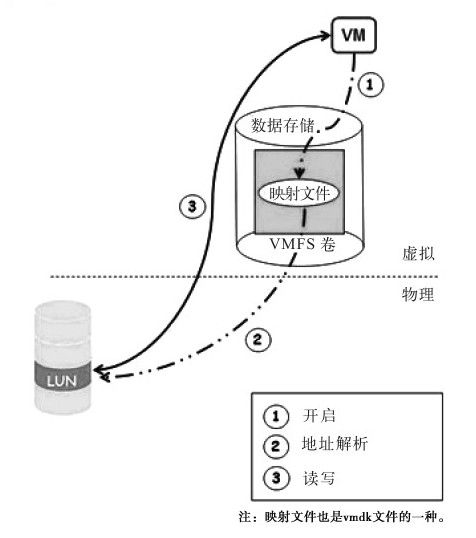

如图2-9所示，当一个卷对外开放后，VMFS完成了RDM文件到正确的物理存储设备的映射，以及卷访问之前必要的访问检查以及锁控制，因此，接下来无须通过RDM文件就可以对裸卷直接进行读写操作。

图　2-9　裸设备映射

RDM支持对物理存储设备的直接访问，同时又保留了VMFS中虚拟磁盘的优势，RDM一般适合于用户OS上的HA集群或基于SAN的备份这类应用。
