7.2　光纤网络方案

本节将探讨一些可以应用到SAN扩展的光纤网络解决方案，它们包括：

·暗光纤

·DWDM

·CWDM

7.2.1　暗光纤

暗光纤通常是指光纤网络供应商为了适应未来发展需求而在某地安装的额外或备用光纤，由于这些备用光纤通常在租用前未承载信号（无光），也常被称为熄灭了的光纤。可以使用暗光纤在一个校园网络（＜10km）范围内的两个FC SAN片段提供直接光纤互联，暗光纤所使用的光纤类型决定了FC端口连接的最大距离：

·9μm单模光纤支持10km内的1Gbps、2Gbps、4Gbps以及10Gbps传输速率。

·50μm多模光纤在500m内支持1Gbps传输速率，在300m内支持2Gbps传输速率，150m内支持4Gbps传输速率以及在82m内支持10Gbps传输速率。

·62.5μm多模光纤在350m内支持1Gbps传输速率，150m内支持2Gbps传输速率，而在75m内可支持4Gbps传输速率。

说明：9μm单模光纤的纤芯直径非常细，仅支持单一模式（或路径）传输，50μm多模或65.2μm多模光纤的纤芯直径则大得多，导致了模式色散，形成多重传播模式（路径）。这也可以说明为什么单模光纤比多模光纤的传输距离要远得多。

当两个FC交换机通过内部交换链路（Interswitch Link,ISL）连接后，它们的光纤将融合在一起，变成同一光纤的一部分，相互之间共享地址空间、服务，使用单一主交换机。当互联开始时，这将被认为是一个破坏性活动。FC路由协议，光纤最短路径优先（Fabric Shortest Path First,FSPF）也能够删除重建一个新路由表，并将其分布到光纤内的所有交换机上。

当某个链路发生故障时，单个光纤将分裂成两个独立的光纤，分布拥有自己的地址空间、FC服务以及主交换机。此时，FSPF必须删除原来路由，然后为每个光纤分片再建一个路由表。图7-8解释了在SAN扩展部署时所需要的不同路径或多个暗光纤，以弥补之前提到的一些限制。有关更多HA技术详情，请参见FCIP HA一节。

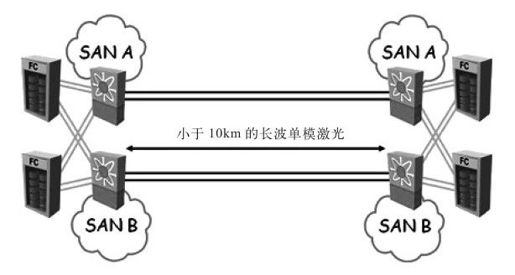

图　7-8　使用暗光线完成SAN扩展

如果企业希望将DC间的FC SAN扩展至大约10km的范围，可以租用暗光纤以避免直接光纤安装所面临的安装和使用权限等问题。不管怎么说，某些情况下，使用多重路径成本的非常高。
