9.7　SAN扩展设计案例学习

本节SAN扩展设计案例分析的焦点在FCIP，我们的目标是调整某企业当前IP基础设施及管理资源，使它们能够连接及扩展已有的本地FC SAN，提供私有云计算及云IaaS服务。FCIP解决方案同样克服了长距离物理（＞10，000km）限制，关于FCIP的简介，请参考7.4.1节的相关内容。

简单的FCIP设计样例

企业“L”决定采用另外一种私有云计算方式，企业采用从上至下的垂直管理模式，因此，企业可能在6个月之内需要将现在的伦敦总部与香港分部互换一下。

从企业角度出发，商业持续性（Business Continuity,BQ）及灾难恢复（Disaster Recovery,DR）比其他任何事情都重要，而IT管理部门更愿意首先解决从伦敦到香港的DC迁移，或者将现有FC SAN从企业DC扩展到区域DC。私有云计算及云IaaS实施将紧随SAN扩展之后。最初的IaaS用户对象将来自亚太（Asia Pacific,APAC）区。

在企业DC及区域DC间的FCIP最开始是点到点方式，在之后阶段，会有更多APAC站点加入，应该转移到集中星型拓扑（更多细节请参考7.4.2节的相关内容）。由于系统设备都采用了远程备份及主机镜像技术，因此对两个站点间的带宽及时延限制在此处并不像之前那样严格，将来也可以采取异步复制等机制，但此时并不重要。

只是企业“L”必须要严格保证实现短恢复时间的目标（更多细节，请参见7.1.1节）。换句话说，FCIP的设计方案必须要考虑到HA机制的健壮性，使得故障时间最短。此外，SAN扩展初期将只会牵涉到区域DC，并不会涉及总部DC的FC启动器以及FC目标。

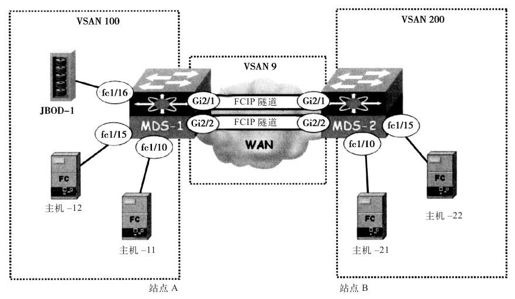

图9-16给出了一个站点A（总部DC）与站点B（区域DC）之间的点到点FCIP设置的模拟示意图。JBOD-1（配备了6个磁盘），HOST-11和HOST-12都在VSAN 100内，连接到FC交换机MDS-1处，而HOST-21和HOST-22在VSAN 200内，连接到FC交换机MDS-2处。接下来的动作都将以图9-16展示的部署为基础：

·配置FICP HA

·配置VSAN和inter-VSAN路由

接下来这两小节的内容都将以图9-16部署为基础。

说明：这对MDS 9216A交换机在图9-16中承担了FC交换机功能，其SAN-OS版本为3.3（3），每个交换机都配备了8端口IP存储服务模块，以及一个16端口光纤通道交换机模块。

FCIP HA配置

MDS-1与MDS-2的FCIP HA配置如代码清单9.21与代码清单9.22所示。

图　9-16　简单的点到点FCIP设置

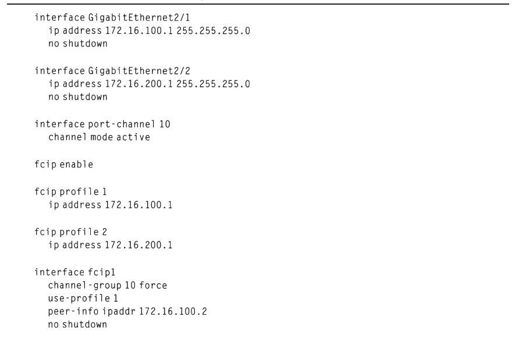

代码清单9.21　MDS-1 FCIP HA配置

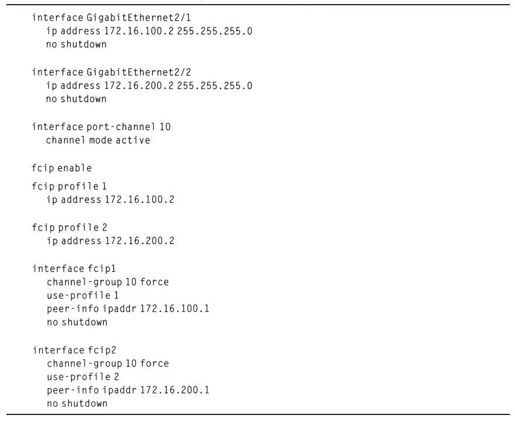

代码清单9.22　MDS-2 FCIP HA配置

标准的FCIP HA配置步骤如下所示：

·将千兆以太网接口配置分配给相应的FCIP参数文件，在代码清单9.21及代码清单9.22中，分别为Gig2/1与Gig2/2。

·创建端口通道，在代码清单9.21及代码清单9.22中，为端口通道10（Po10），调用“channel mode active”命令，将通道模式设置成活动模式。

·调用“fcip enable”命令，启动FCIP特性。

·配置FCIP参数文件，读者可以在文件中使用不同参数，在代码清单9.21及代码清单9.22中，FCIP参数文件1中本地IP地址为Gig2/1，FCIP参数文件2中本地IP地址为Gig2/2。

·配置FCIP接口，在代码清单9.21及代码清单9.22中，接口ficp1和fcip2接口配置如下：

·调用“channel-group 10”命令，将ficp1和fcip2添加到Po0。

·调用“use-profile”命令，将FCIP参数文件1分配到接口fcip1，FCIP参数文件2分配到接口fcip2。

·调用“peer-info ipaddr”命令，将相应的对等IP地址信息分配给接口ficp1和接口fcip2。

·调用“no shutdown”命令，启动fcip1和fcip2接口。

说明：FCIP接口为FCIP链路（或FCIP隧道）的本地端点以及VE_Port接口。所有FCIP与E_Port参数都在FCIP接口上下文中配置完成。更多细节，请参考本书第7章“VE_Port”与“FCIP链路与虚拟ISL”相关内容。

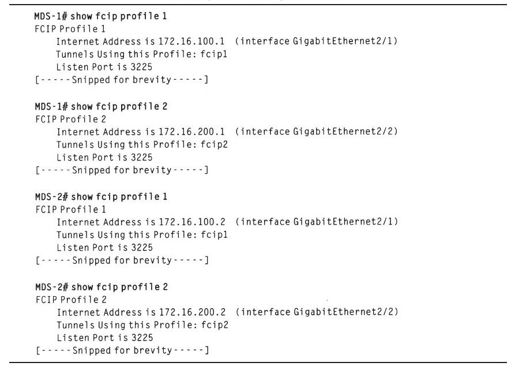

如代码清单9.23所示，执行“show fcip profile＜id＞”命令后，可以得到当前配置好的FCIP参数文件的状态信息，对FCIP参数文件状态进行验证。

代码清单9.23　FCIP参数文件验证

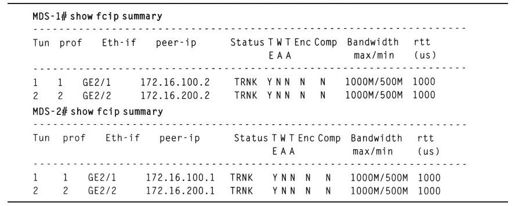

还有一种比较便捷的方法能够验证本地MDS交换机上的FCIP接口状态信息，调用“show fcip summary”命令，如代码清单9.24所示。根据命令输出结果可知，隧道1（fcip1）和隧道2（fcip2）工作正常，并且启动了汇聚（结果显示为TRNK）功能。

代码清单9.24　FCIP接口状态信息

说明：TRNK状态意味着隧道工作在TE模式下，也就是说FCIP接口此时被当做了汇聚扩展端口（trunking expansion port,TE_Port）。其余的缩写包括WA（写加速）、TA（磁带加速）、Enc（封装）以及Comp（压缩）都属于高级的FCIP功能，在代码清单9.21及代码清单9.22中未激活。更多有关这些功能的详细内容，请参考7.4.4节的相关内容。

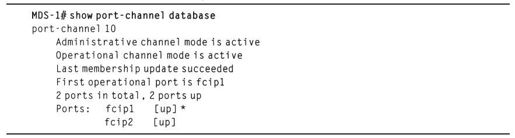

正如代码清单9.25展示的那样，调用“show port-channel database”命令，可以得到当前端口通道数据库中本地MDS交换机上已配置好的端口通道状态信息。从输出结果可知，ficp1和fcip2两个FCIP接口都注册为“up”状态，说明它们已成功地连接到Po10上，星号是指该端口味Po10中可操作的第一个端口。

代码清单9.25　FCIP端口通道数据库

VSANs配置与inter-VSAN路由

在端口通道配置FCIP接口不仅可以调节通过FCIP隧道的负载平衡，实现带宽优化，还能够融合HA功能。如果某条链路发生故障，此前由该链路负责的网络流将被切换到余下的其他链路上继续传输，而这些切换对上层协议都是透明的。FSPF路由表也不会被链路故障而影响，因此不但不会对故障恢复产生破坏，还可以提高故障恢复速度。

推荐将配置好的端口通道放在过路虚拟化存储区域网络（Virtual Storage Area Network,VSAN）内，而不是将它当做汇聚端口使用。这样可以确保任何与WAN相关的故障（例如，WAN链路摆动/故障）所产生的不利影响被限制在过路VSAN之内，而不会影响到本地VSAN。由于端口通道是非汇聚链路，并且位于单独的VSAN内（过路的VSAN），因此要求VSAN间路由（Inter-VSAN Routing,IVR）负责不同VSAN之间的FC帧路由转发。图9-16中，VSAN 9属于过路的VSAN，因此要在VSAN 9和VSAN 100和VSAN 200之间建立IVR。

说明：FC中的VSAN类似以太网中的VLAN，由一组相互连接的FC交换机的端口组成，并形成了一个虚拟的光纤。交换机内的端口可以被划分成不同的VSAN，但依然共享硬件资源。另外，多个FC交换机连接了多个端口，通过内部交换机链路（Inter-Switch Link,ISL）或者是强化ISL（Enhanced ISL,EISL），也可以组成了一个单独的VSAN，可以将EISL看成FC汇聚端口。

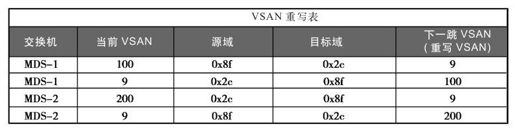

IVR要求使用一张VSAN重写表，每个支持IVR的交换机都维护了一张VSAN重写表，重写表以每个交换机域而非每个终端设备为单位，可以保存4096条信息。图9-17展示了一个简化的VSAN重写表样例，该样例是参照图9-16的设置而设计的。

图　9-17　简化的VSAN重写表

利用如图9-17所示的VSAN重写表，假定当前从FC域0x8f要发送一个FC帧到FC域0x2c，在MDS-1上经过VSAN重写操作处理后，原来为100的VSAN标签被改写成9，而在MDS-2上，又将9改成200，逆操作是在返回路径上完成的。

说明：MDS交换机上实际的VSAN重写表可以调用“show ivr internal fcid-rewrite-list”命令查看。

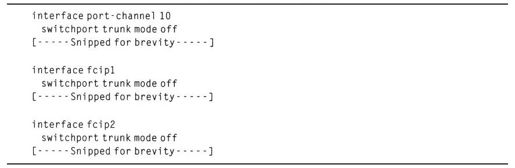

回到IVR的实现上，首先要将Po10以及FCIP接口（fcip1和fcip2）从trunk模式改成notrunk模式，如代码清单9.26所示，调用“switchport trunk mode off”命令可以关闭Po10和FCIP接口（fcip1和fcip2）的trunking功能。MDS-1和MDS-2要分别调用该命令。

代码清单9.26　非trunk模式配置

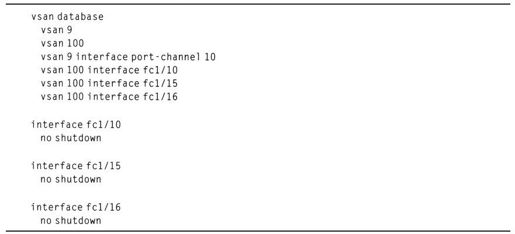

代码清单9.27展示了MDS-1上VSAN配置，其中，FC接口fc 1/10、fc1/15、fc1/16将归于VSAN 100，端口Po10归于VSAN 9，可以调用“no shutdown”命令启动FC接口。

代码清单9.27　MDS-1的VSAN配置

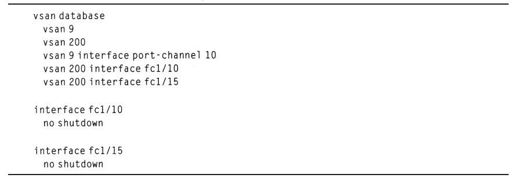

代码清单9.28展示了MDS-2上VSAN配置，其中，FC接口fc 1/10、fc1/15将归于VSAN 200，端口Po10归于VSAN 9，可以调用“no shutdown”命令启动FC接口。

现在是时候简单了解一下FLOGI以及FCNS数据库了。

在一个FC光纤中，每个主机（N_Port）或磁盘（NL_Port）都需要一个FCID，如果所要求的终端设备确实在FLOGI数据库里，则光纤登录就成功了。FLOGI数据库有所有登录到光纤（例如，本地MDS交换机）的终端设备信息。别名和分区的pWWN也可以查询FLOGI数据库得到。

代码清单9.28　MDS-2的VSAN配置

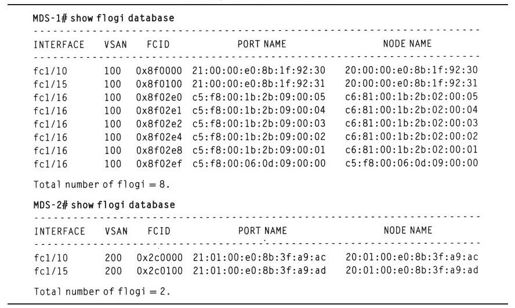

代码清单9.29分别调用“show flogi database”展示了MDS-1和MDS-2的FLOGI数据库，从输出结果可知，JBOD-1、HOST-11和HOST-12都成功地登录到MDS-1上，同样HOST-21和HOST-22也成功登录到MDS-2上。

代码清单9.29　FLOGI数据库

FC命名服务器（FC Name Server,FCNS）是一个小型数据库，就像一个大范围拓扑服务一样，存储了多交换机光纤中每个节点（FC启动器及/或目标）的信息，包括FCID、pWWN等。

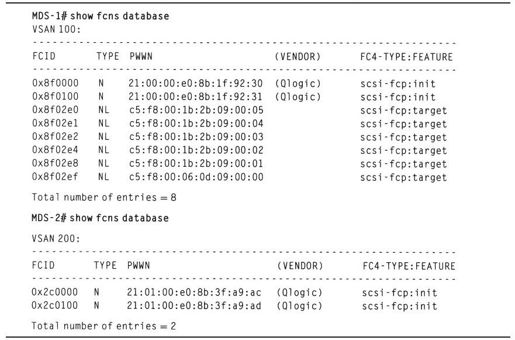

代码清单9.30分别调用“show fcns database”命令展示了MDS-1和MDS-2上的FCNS数据库，此时还未实现IVR，因此命令的输出结果中只包含了连接到MDS-1和MDS-2的本地设备信息。

代码清单9.30　IVR之前的FCNS数据库

JBOD-1（如图9-16所示）配备了6个磁盘（DISK-1到DISK-6），按计划是为每个主机配备一个磁盘，某些分区也要求配备磁盘。

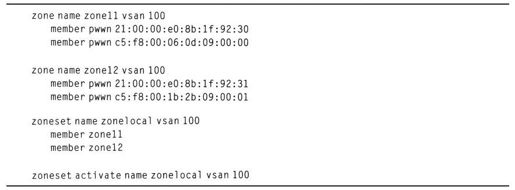

代码清单9.31展示了MDS-1上VSAN 100的分区及配置信息。

代码清单9.31　MDS-1分区和分区集配置

HOST-11和DISK-1被划分到分区11，HOST-12和DISK-2被划分到分区12，分区集“zonelocal”也会将zone11和zone12作为本分区成员。

说明：“show zoneset active”命令可以验证配置好分区（集），也可以验证本地分区（集）。

接下来，该配置MDS-1和MDS-2上的IVR了。代码清单9.32和代码清单9.33分别对此进行了说明。

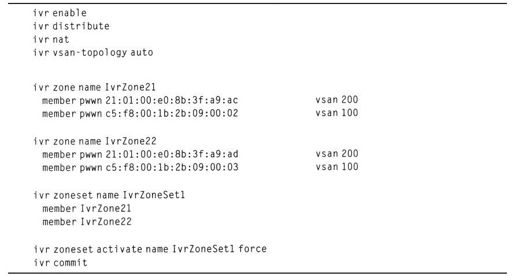

代码清单9.32　MDS-1 IVR配置

代码清单9.33　MDS-2 IVR配置

IVR配置步骤如下：

·调用“ivr enable”命令，启动MDS-1和MDS-2上的IVR。

·IVR使用Cisco光纤服务（Cisco Fabric Service,CFS）基础设施完成自动IVR配置分布，并为整个（多交换机）光纤提供一个单独的配置点。MDS-1是主交换机，调用“ivr distribute”命令启动MDS-1和MDS-2上的IVR配置分布。

·调用“ivr nat”和“ivr vsan-topology auto”命令启动主交换机MDS-1上的IVR NAT以及自动VSAN拓扑发现功能。IVR NAT支持在IVR拓扑范围内的VLAN和交换机间采用非唯一性的FC域ID。

·调用“ivr zone”命令，配置主交换机MDS-1上的IVR分区，将HOST-21选定的端口成员（pWWN和相关的VSAN）以及DISK-3添加到新的IVR分区中，IvrZone21。同样，将HOST-22的pWWN和相关VSAN和DISK-4增加到新IVR分区，IvrZone22。有关的pWWN及VSAN信息都可以查询FLOGI数据库得到。（参见代码清单9.29）

·调用“ivr zoneset”命令，配置MDS-1上的IVR分区集，将新增加的分区IvrZone21和IvrZone22添加到分区集IvrZoneSet1内。

·调用“ivr zoneset activate”命令激活主交换机MDS-1的分区IvrZoneSet1。

·调用“ivr commit”命令，在主交换机MDS-1上执行提交操作，将分区配置传播给所有的支持IVR的交换机（本例中，为MDS-2）。

说明：比起使用CLI命令行，使用Cisco光纤管理器（Fabric Manager,FM）GUI更容易完成IVR配置，而且也不容易出错。

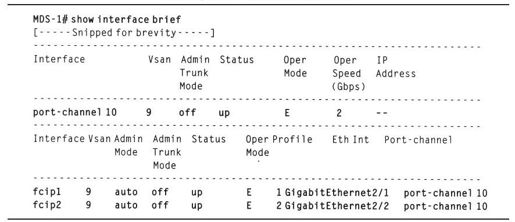

有一个简单的方法可以验证Po10的trunk模式，即调用“show interface brief”命令，命令输出如代码清单9.34所示，此时Po10、ficp1、ficp2的trunk模式状态为“off”，Po10、ficp1、ficp2的可选模式为“E”而非“TE”，这也进一步这个命了链路汇聚被成功地关闭了。

代码清单9.34　非trunk端口通道验证

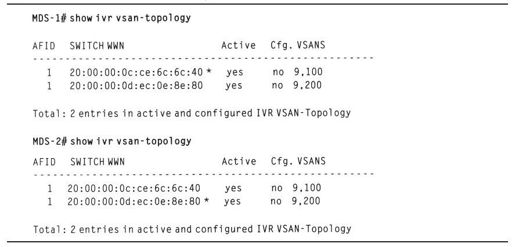

调用“show ivr vsan-topology”命令可以验证IVR VSAN拓扑配置结果。如代码清单9.35所示，过路的VSAN 9和VSAN 100已经关联到MDS-1，而过路的VSAN 9和VSAN 200则关联到MDS-2，星号意味着这是本地交换机的名字（World Wide Name,WWN）。配置好了的（Configured,Cfg）域显示结果为“no”，这是因为VSAN拓扑是自动生成而非手动配置。

代码清单9.35　IVR VSAN拓扑状态

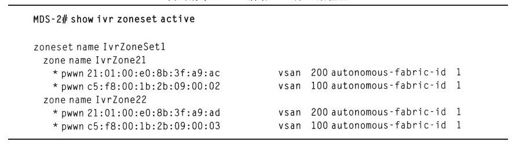

“show ivr zoneset active”命令能够验证活动IVR分区集，如代码清单9.36所示，由命令执行结果可知，MDS-1的分区配置信息已经成功地传给了MDS-2。

代码清单9.36　活动IVR分区集验证

说明：自主光纤ID（Autonomous Fabric ID,AFID）能将两个逻辑和物理都是分离的VSAN区分开来，但是这些VSAN的VSAN ID的值却是一样的。本例中，AFID的值都为1（默认），因为设置中并没有覆盖VSAN ID的值。

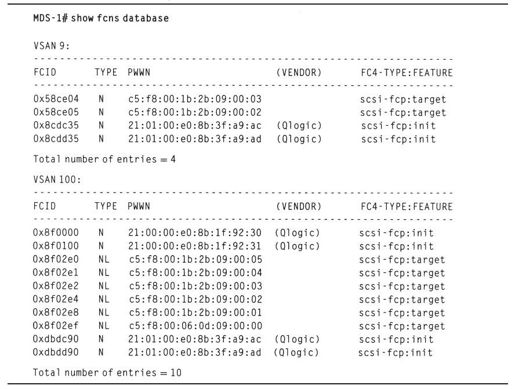

代码清单9.37对完成IVR配置后的MDS-1的FCNS数据库进行了说明，过路的VSAN 9的pWWN目录中包括了DISK-3、DISK-4、HOST-21、HOST-22的信息。VSAN 100的pWWN目录中则包含了HOST-21、HOST-22的信息，IVR已经成功地将信息从VSAN 200（传递到VSAN 9，又从VSAN 9传给了VSAN 100）。

代码清单9.37　IVR完成后的MDS-1 FCNS数据库

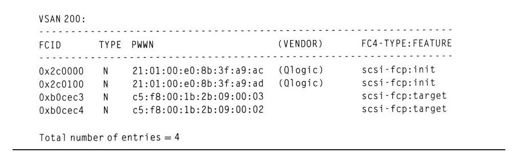

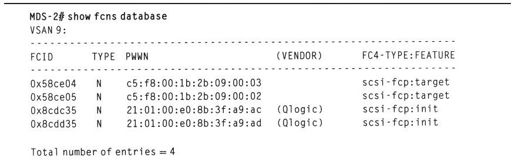

代码清单9.38展示了IVR配置后的MDS-2的FCNS数据库信息，与MDS-1类似，过路的VSAN 9的pWWN目录中包括了DISK-3、DISK-4、HOST-21、HOST-22的信息。VSAN 200的pWWN目录中则包含了DISK-3、DISK-4的信息。这意味着，IVR已经成功地将信息从VSAN 100（传递到VSAN 9，又从VSAN 9传给了VSAN 200）.

代码清单9.38　IVR完成后的MDS-2 FCNS数据库
