7.1　SAN扩展概述

SAN扩展为各种企业DC提供了互联，这些企业DC横跨了校园、城域或WAN，也可以对现有这些DC间的SAN片段进行扩展，SAN同时还是另一种整合技术，它能够将各种物理分离的DC连接起来组成一个虚拟DC集群，为终端用户提供更棒的访问能力，以及更强的可靠性、可获得性以及服务能力（Reliability、Availability and Serviceability,RAS）。

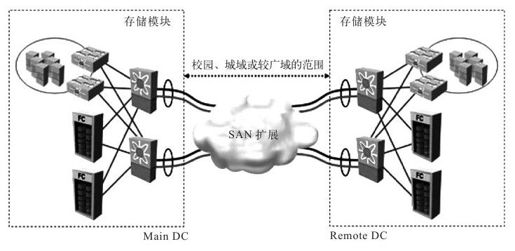

图7-2（源自图1-2）展示了在私有云计算环境中的两个存储模块间实施SAN扩展样例，两个存储模块位于不同的地区。两个DC间的距离可能是校园、城域或者比较广域的范围。SAN扩展解决方案包括：

图　7-2　私有云上的SAN扩展

·导向光纤或暗光纤

·波长服务，例如，密集波分复用（Dense Wavelength Division Multiplexing,DWDM）和稀疏波分复用（Course Wavelength Division Multiplexing,CWDM）。

·同步光网络（Synchronous Optical Networking,SONET）以及同步数字系列（Synchronous Digital Hierarchy,SDH）。

·IP光纤通道（FCIP）

导向光纤（可达10km以上）、DWDM（通过放大，可达200km以上）以及CWDM（可达100km）都是连接城域或局部范围内的SAN片段（岛）的常用方法。SONET/SDH（数千公里）常用在国家级别而FCIP（数万公里距离）则面向更长的WAN距离范围。

说明：波长服务以及SONET/SDH服务均属于Layer-1（L1）服务，运行在L2或更高层次的更广范围的协议可以透明地使用这些L1服务。

7.1.1　数据恢复机制

设计一个健壮的SAN扩展系统，需要考虑两个基本的数据恢复原则：恢复点目标（Recovery Point Objective,RPO）以及恢复时间目标（Recovery Time Objective,RTO）。RPO标准定义了数据可以损失的比例，它由最近一次备份的时间或者标记为可用的数据起点决定。用户系统能允许的最长故障恢复时间由RTO标准定义。

RPO和RTO越小意味着恢复代价越高。其中，RTO偏低要求有连续的数据保护以及同步复制，而RTO偏低则要求具备聚簇或热备份系统，RPO和RTO越大意味着恢复代价越低。远程备份可以满足粗粒度RPO的要求，而冷备份系统则能够满足更大粒度RTO的需求。RPO和RTO随具体应用不同而不同，这些标准也会随着可丢失数据量的不同而波动（RPO低但是RTO高），例如金融和医疗保健类数据，或者是电子商务web服务器这类不能出现故障的实时系统（RPO高但是RTO低）。

说明：在第4章里我们重点探讨了WAN优化以确保云部署中终端用户的性能。WAN优化同样可以为降低RTO和提高RPO提供帮助，差不多所有的WAN优化生产厂商都为远程备份软件提供了改进措施，尽管不同厂商和设备的改进效果并不相同。Riverbed和Silver Peak在复制环境中非常强健，例如，Riverbed在应用层对SRDF/A就提供了改进方案。
