5.2.6　WCCP分配算法

分配算法负责决定拦截网络流量该如何交叉分配到WCCP客户端，这些客户端都注册在同一SG上。分配算法由每一个WCCP路由与所有WCCP客户端按每SG方式协商形成，参与到多个SG的WCCP客户端可以和每个SG协商不同的分配算法，但是同一SG的不同WCCP客户端必须使用相同的分配算法。现有分配算法主要分成两类：散列分配和掩码分配。

散列分配

散列分配为默认分配算法，使用一个256桶的重定向散列表将网络流量交叉分布到SG的WCCP客户端上。拦截包的源/目的IP地址或源/目的端口（依SG配置而定）通过散列函数计算得到的索引值确定，该值将落在散列表的256个桶的范围内，每一个桶都指定了SG中对应的WCCP客户端，散列分配方法是软件IOS路由的默认分配算法。

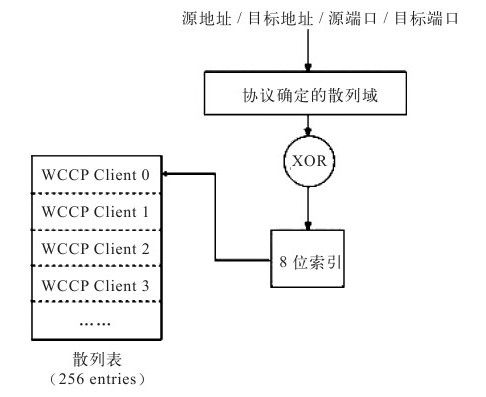

图5-5解释了散列和桶的概念。

图　5-5　WCCP hash分配算法说明

当一个WAN优化器加入到某一SG时，将分配到部分桶址，如果只有一个WAN优化器，则所有的桶都将与该优化器关联；当有多个WAN优化器加入到SG中时，桶将被分成不同的段，默认情况下，每一个WAN优化器都是被平均分配到相同的地址桶范围，如果指定了分配权重，将得到一个不平衡的分配结果。

说明：“show ip wccp＜service-group-ID＞hash＜dst-ip＞＜src-ip＞＜dst-port＞＜src-port＞”IOS执行命令（隐藏）可以被用来验证使用了散列分配方法的WAN优化器，其给定src/dst IP地址及与端口的组合。例如，“show ip 90 hash 0.0.0.0 10.1.2.3 0 0”说明了源IP地址的目标WAN优化器为10.1.2.3。

掩码分配

掩码分配方法通过配置掩码值（最大为7位）将流量分布至SG内的WAN优化器。它支持在WCCP服务平台的硬件上完成拦截，当WCCP路由进行拦截时，掩码将按位与包的内容完成AND运算（特别是源/目的IP地址与端口），然后将结果与一串掩码值比较，并将包转发至与结果值匹配的WAN优化器上。

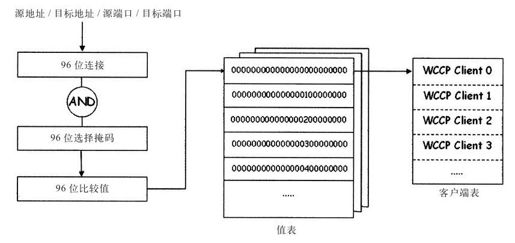

图5-6说明了掩码处理与赋值的概念。

图　5-6　WCCP掩码分配说明

掩码值最大可以为7位（128个地址桶），掩码值位数由分配池中的地址桶个数决定。

例如，一个src-ip-mask值为0x7，能够创建8个地址桶（或者桶尺寸为8），可以使用分配权重来控制将这些桶分配至某一WAN优化器。

下列一些数学术语被应用于桶的计算中：

·单元尺寸，总权重除以桶的尺寸得到的。

·可分配的桶，WAN优化器权重除以单元尺寸，然后取整。

举一个例子，假设当前SG中只有一个WAN优化器，权重为25，则：

·单元尺寸=8/100=0.08

·可分配的桶=round（25?0.08）=2

本例中，8个地址桶中只有2个被分配给WAN优化器，任意一个源IP地址最后的掩码值如果落入到其他六个桶之一的范围，将不会进行重定向操作，而是按照普通路由方式发送。

掩码选择

该使用什么样的掩码值呢？没有一个简单的答案。本小节将试图描述构造掩码的一些基本规则，但掩码的选择还是依赖于实际的配置环境和规模。

首先，掩码的位数必须能够提供足够的地址桶以分配给SG中的WAN优化器，同时还需考虑每个WAN优化器的不同权重。例如，1位掩码只能够支持2个WAN优化器（2¹=2），如果要最大程度地支持SG中的WAN优化器，至少需要一个5位（或更多位）的掩码，一个5位掩码就足够支持32个WAN优化器（2⁵=32）。

IPv4地址采用点-十进制形式，由4个位组组成，当用十六进制表示地址时，每一个位组由2个范围为0到F的十六进制数代替。WCCP掩码通常采用十六进制表示，初始位的0则通常会被省略。譬如，假设IP地址为10.1.2.3，则相当于十六进制数0x0A010203，WCCP的掩码则为0x7（8个地址桶），当位的与操作完成后，得到结果0x3（0x0A010203AND0x00 000007=0x00000003）。

默认源IP地址掩码为0x1741（默认目标IP地址掩码为0x0），虽然有默认值，但通常并不推荐使用默认值进行掩码分配，因为这样的掩码值在大多数情况下都不足以提供正确的负载平衡。但当SG中只有一个WAN优化器时，掩码则与优化器无关，则能够使用默认值来分配。

在远程分支办公室中（RBO），源IP地址经常会由DHCP顺序分配，IP地址仅仅会在最后一个位组有区别，在这种情况下，可以通过根据部署在RBO上的WAN优化器的个数，确定一个范围为0x1到0x7F的WCCP掩码，使掩码分布得到充分利用。

一个区域性的企业DC通常会使用一个拥有/24掩码地址的IP子网，这些子网的IPv4地址的第三位组值互不相同。此时，WCCP掩码的地址为0xF00到0x7F00。核心企业DC通常使用/16掩码地址，这些子网的IPv4地址在第二位组互不相同，此时WCCP掩码地址范围是0xF0000到0x7F0000。

说明：如果系统规模很大，则IP地址中较高顺序的位组可以实现整个站点负载平衡，而不仅仅只是主机负载平衡。

很难将连接端口也组织成掩码的一部分，大多数连接都会至少使用一个“随机”的端口，也很少有协议能够在较小位数范围上提供很好的分布，你也许能够尝试着使用客户端端口的较低顺序的位作为随机数源。
