8.2.2　UCS组件

    没有对硬件的整体控制，就希望制定一个类似UCS的解决方案是非常困难的事，要想更好地理解这类方案，就有必要简单探讨一下UCS的组件。Cisco试图开放UCS软件及管理，这也是当前大多数DC的主要需求，UCS包含了以下组件：

    ·UCS管理器

    ·光纤互联阵列

    ·刀片服务器机箱

    ·光纤扩展器

    ·I/O适配器

    ·刀片服务器

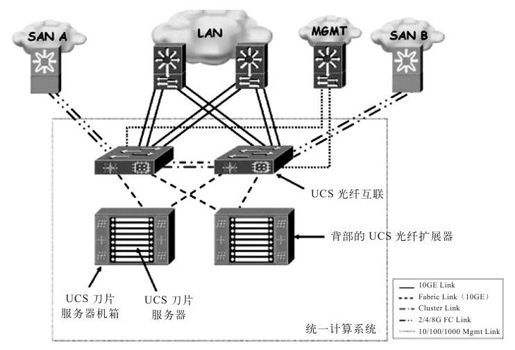

    图8-4展示了一个常见的UCS拓扑。

    8.2.2 UCS组件 - 图1

    图　8-4　简化了的UCS拓扑

    光纤互联阵列

    UCS 6100系列互联阵列使用“一次连接”将10GE/FcoE/SPF+端口（更多细节请参考第2章的“线缆注意事项”相关内容）及2/4/8G FC上行链路（通过一个扩展模块）组织成统一网络光纤作为连接服务器资源的汇聚端点。光纤互联阵列以主-主冗余配对方式部署，提供对存储阵列和其他网络资源的统一访问。

    UCS 6100系列互联阵列以Nexus 5000生产线为基础，增加嵌入式UCS管理器实现了对UCS机箱的管理。光纤互联阵列能够支持vPC、MAC pinning等以太网连接（更多内容请参考2.5.3节的相关内容）。

    说明：UCS 6120XP光纤互联阵列（1RU）拥有20个10GE/FCoE/SFP+端口，而

    UCS 6140XP光纤互联阵列（2RU）拥有40个10GE/FCoE/SFP+端口。

    刀片服务器机箱

    UCS 5108刀片服务器机箱（属于UCS 5100系列），高度为6个机架单元（Rack Unit,RU），机箱前端是8个半宽刀片服务器以及4个电源接口，能够支持半宽和全宽服务器刀片，机箱后端是8个热插拔风扇、2个光纤扩展器以及电源接入模块。

    将每一对半宽刀片中间的金属隔板拿开，就可以将其变成全宽刀片，以下是刀片服务器组合都能达到8个半宽刀片服务器效果：

    ·8个半宽服务器刀片

    ·6个半宽服务器刀片以及1个全宽服务器刀片

    ·4个半宽服务器刀片以及2个全宽服务器刀片

    ·2个半宽服务器刀片以及3个全宽服务器刀片

    ·4个全宽服务器刀片

    说明：本书撰写之际，市场上只有UCS 5108一种UCS刀片服务器机箱产品。

    光纤扩展器

    UCS 2100系列光纤扩展器（Fabric Extender,FEX）将统一阵列（unified fabric）引入到刀片服务器机箱中，在刀片服务器和光纤互联阵列之间提供10GE以太网连接，从而简化了系统诊断、布线以及管理工作。

    换句话说，UCS 2100系列光纤FEX扩展了UCS 6100系列光纤互联阵列以及UCS 5100系列刀片服务器机箱之间的I/O阵列，实现了FCoE光纤与所有刀片及机箱之间的无损耗、确定的连接。由于FEX与分布式线卡类似，不能进行任何交换操作，只能作为光纤互联阵列的扩展加以管理，因此使用FEX后，机箱也不再提供交换功能，从而降低了基础设施的整体复杂性，也可以将UCS扩展到多个机箱而不需要配备相应的交换机，所有的机箱能够以单一的管理域方式进行管理。UCS 2100系列FEX还能与互联阵列相结合，共同管理机箱环境（例如，电源供应、风扇、刀片等），因而也不需要单独的机箱管理模块。

    UCS 2104XP FEX拥有8个下行端口，通过中间面板连接到机箱中的每个半宽插槽，它拥有4个10GE/FCoE/SFP+端口，用于将刀片机箱连接到互联阵列。从FEX到光纤互联阵列的上行链路使用了VNTag头，如果适配器支持VNTag标签，也可以在适配器和下行端口的FEX之间使用VNTag。就像在光纤互联阵列中一样，FEX通常都以成对方式进行部署以实现冗余。

    说明：本书撰写之际，市场上只有一种UCS FEX产品：UCS 2104XP。

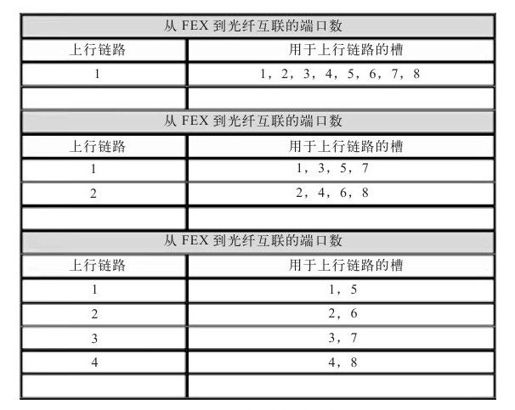

    夹层I/O适配器（更多细节请参考“I/O适配器”一节）驻留在服务器刀片上，默认位于上行通道。图8-5展示了根据可得的上行链路数目预先固定好的服务器刀片插槽，在本书撰写之际，用户还无权设置这些属性。

    8.2.2 UCS组件 - 图2

    图　8-5　上行通道预连接

    I/O适配器

    UCS I/O适配器其实就是CNA（更多细节请参考2.6.4节的相关内容），CNA能够减少LAN与SAN连接时所需的适配器、线缆以及接入层交换机，从而降低了成本及操作开销、能源消耗以及管理负载。UCS刀片服务器使用的CNA属于mezzanine尺寸，基于10GBASE-KR标准，推荐参阅合适的UCS产品手册以获取所支持的各类I/O适配器信息。

    说明：10GBASE-KR是应用于刀片服务器这一类背板应用中的背板以太网标准。

    刀片服务器

    UCS双槽刀片服务器包括：

    ·UCS B200双槽刀片服务器：UCS B200是一款半宽刀片服务器，拥有12个DIMM插槽，可支持高达96GB的内存，支持一个mezzanine适配器。

    ·UCS B250双槽扩展内存刀片服务器：UCS B250是一款全宽刀片服务器，拥有48个DIMM插槽，可支持高达384GB的内存，支持多达两个mezzanine适配器。

    说明：双槽UCS刀片使用Nehalem-EP和Westmere-EP处理器。

    说明：还有UCS B440四槽刀片服务器以及UCS C系列机架服务器，UCS C系列机架服务器既可以作为独立的标准服务器使用，也可以以混合方式配制与UCS内服务器互联（同时作为刀片和机架服务器）。
