7.5.2　iSCSI部署

有两种主要的iSCSI部署方案：本地IP SAN和异构IP SAN。本地IP SANs为点到点部署，不需要网关，像IP主机、iSCSI HBA、千兆位以太网交换机、TCP/IP网络等都是适合iSCSI的组件。

而另一方面，异构IP SANs能够通过TCP/IP和FC互联进行iSCSI传输。因此，在IP和FC的分界点需要一个iSCSI网关设备，以承担双重角色。在iSCSI这一端，网关负责将FC目标转换成iSCSI目标对象发给IP主机，而在FC这一端，它又将每一个iSCSI主机转换成FC HBA（FC启动器）。有关更多的异构IP SANs iSCSI部署细节请参看后续内容。

iSCSI视角

MDS IPS模块集成了iSCSI网关的功能，我们将把它作为后面深入探讨的样例平台。在iSCSI这一端，IPS模块将物理FC目标看成虚拟的iSCSI目标，允许iSCSI主机访问它们。实现途径如下：

·动态目标映射：该方法自动地将所有FC目标设备/端口导入成为iSCSI设备，IPS模块将每一个物理FC目标映射成一个iSCSI目标（由VSAN和zoning管理）。换句话说，即所有能通过物理存储对象端口访问到的逻辑单元（Logical Units,LU），都被处理成带有相同逻辑单元序号的iSCSI LU。这种映射生成了一个自动的iSCSI目标名称。图7-26展示了一个动态目标映射的样例。

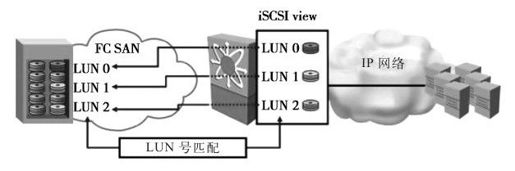

图　7-26　动态目标映射样例

·静态目标映射：这一方法为人工创立iSCSI目标设备，并将它们映射到全局FC目标的端口或FC LUN的子集上，映射时需要获得唯一的iSCSI目标名称。当iSCSI主机需要被局限到FC目标的LU的逻辑子集范围内并且/或者需要对iSCSI进行访问控制时，将使用静态目标映射。静态导入也支持透明故障恢复，前提是冗余FC端口访问能够访问到FC目标的LU。

FC视角

在FC这一端，IPS模块可以使用两种模式将iSCSI主机转变成FC光纤中的FC目标：

·透明模式：在这一模式中，每一个iSCSI主机都被当初一个虚拟的FC主机，透明模式的优势在于它能够支持不同粒度级别的访问控制配置。由于从iSCSI到FC采用点到点映射，因此每个主机在FC目标上都拥有不同的zoning或者LUN访问控制，如果将iSCSI主机处理为透明模式，可以采用下列方法将iSCSI主机映射到虚拟FC主机上。

·动态映射（默认）：采用动态映射方法，一个iSCSI主机可以映射到动态生成的端口全局名（Port World Wide Name,PWWN）以及节点全局名（Node World Wide Name,NWWN），每次iSCSI主机连接时，都可以被映射到不同的WWN。如果不需要对FC目标设备进行访问控制，可以采用动态映射默认模式。

说明：用户可以调用“iscsi save-initiator”命令将动态iSCSI启动器映射到一个静态iSCSI启动器，这样就能够永久保存动态分配的NWWN/PWWN映射以便启动器再次登录时，能够使用相同的映射。

·静态映射：如果采用静态映射，一个iSCSI主机将被映射到指定的PWWN和NWWN，这个映射关系将被保存在永久存储中，以便每次iSCSI主机登录时，都能使用一样的WWN映射信息。如果需要对目标设备进行访问控制，就要求使用静态映射模式。可以通过以下方式实现这种映射：

·用户分配：由用户在系统配置时指定唯一的WWN。

·系统分配（推荐）：由交换机根据交换机的FC的WWN池确定WWN，并负责保持分配的持久性。

·代理-启动模式：在这一模式中，每个IPS端口只能创建一个虚拟主机N端口（HBA端口），所有连接到该IPS端口的iSCSI主机都使用同一个虚拟主机N端口访问FC目标对象。如果FC存储设备要对每个主机实行显式LUN访问控制，则需使用透明启动模式（将iSCSI主机当初FC主机），因为显示控制意味着需要静态配置每个iSCSI主机，而每个iSCSI主机的配置任务都要分若干步才能完成。此时，使用代理-启动模式将能够简化配置。图7-27给出了一个代理启动样例。

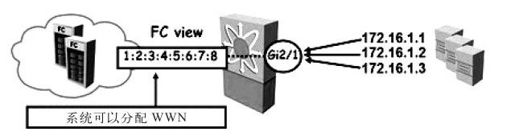

图　7-27　代理启动样例

说明：当使用代理启动模式时，FC存储阵列的LUN映射和赋值都必须被配置成能够允许代理的虚拟N_端口的PWWN能够访问所有的LUN，所有通过该IPS端口连接的iSCSI启动器也使用了这些LUN，然后通过配置静态目标映射（iSCSI虚拟目标和LUN映射）将LUN赋给每个iSCSI启动器以及MDS交换机上基于iSCSI的访问控制。
