6.4.2　WCCPv2双向连接的挑战

建立一个成功的WCCPv2双向连接的两个主要准则如下：

·WCCPv2的路由ID必须是支持WCCPv2的WAN优化器能够访问的合法IPv4地址。

·WCCPv2路由必须了解如何通过其全局IPv4路由表到达相应支持WCCPv2的WAN优化器。

这些规则对WCCPv2与VRF的整合带来了一定挑战。支持WCCPv2的WAN优化器通常部署在特定的VRF地址空间，该空间只能通过相应的VRF路由表访问，而WCCPv2的路由ID则只能通过全局IPv4路由表访问。图6-4对这一难题进行了说明，由于全局IPv4路由表以及VRF路由表是相互隔离的，因此除非找到一个能解决这两个连接互通问题的替换方案，否则就无法成功建立WCCPv2的双向连接。

如图6-4所示，HIA消息来自支持WCCP的WAN优化器，SH10（一种Riverbed Steelhead设备）将永远无法访问到ID为10.10.10.10的WCCP路由，因为该设备使用的是租户D的路由表，而loopback10只能通过全局IPv4路由表访问获得。因此，如果SH10处于一个特殊的VRF地址空间，SH10必须通过相应的VRF路由表访问路由ID。要解决这一问题，只能是路由ID和SH10在VRF和全局IPv4路由表中都实现in-path地址可得。

此外，IOS操作的顺序要求如下：

·对于入口流量，WCCPv2重定向应在VRF路由表寻址前完成。

·对于出口流量，WCCPv2重定向应在VRF路由表寻址后进行。

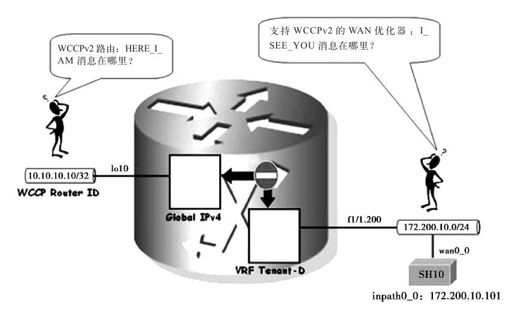

图　6-4　不同路由表之间的可达信息

以图6-4为例，可以得出4个结论：

·从WAN到LAN方向的WCCPv2入口重定向操作要通过全局IPv4路由表获得SH10的地址。

·从LAN到WAN方向的WCCPv2入口重定向操作需了解SH10在全局IPv4路由表中的位置。

·从WAN到LAN方向的WCCPv2出口重定向操作需要通过VRF租户D路由表获得SH10的地址。

·从LAN到WAN方向的WCCPv2出口重定向操作需了解SH10在VRF租户D路由表中的位置。

任何WCCPv2入口重定向操作都将同样面临以上提到的WCCPv2双向连接的问题，因此，走出这一困境的最佳方案是确保WCCPv2路由ID和SH10 in-path地址在全局IPv4路由表和VRF租户D路由表均可访问。

说明：保证在全局IPv4路由表和相应的VRF路由表都能访问到路由ID和WAN优化器，将防止双向连接解决方案破坏IOSWCCPv2重定向及VRF路由寻址操作的顺序。
