5.2.10　WCCP方案样例

现在我们该来探讨在下列环境中的一些WCCP DC方案了：

·核心层

·WAN边缘/对等层

·汇聚/服务分布层

核心层：样例1

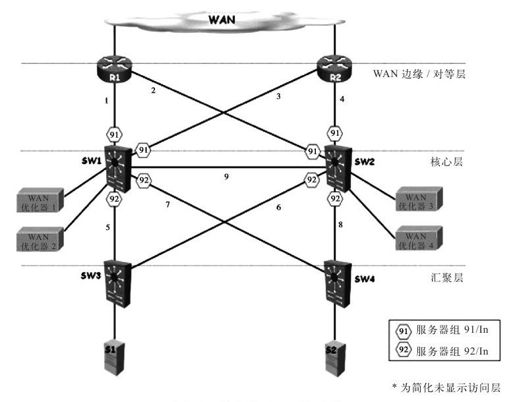

DC核心层位于汇聚层与WAN边缘/对等层中间，通常情况下是部署WCCP的理想场所。DC核心层通常是L3层方案的起点与L2层的终点。如图5-7所示，WAN优化器（1～4）与SW1和SW2间建立了L2邻接，并物理地连接到常规的子网/VLAN的两个交换机上。

此时，WAN优化器1和2至SW1间的连接为主线路，而WAN优化器1和2至SW2间的连接为从线路。另一方面，WAN优化器3和4至SW2间的连接为主线路，而WAN优化器3和4至SW1间的连接则为从线路。这样，来自链路1、3、5、7的待优化网络流将被重定向至WAN优化器1和2，而来自链路2、4、6、8的待优化网络流将被重定向至WAN优化器3和4，保证了N+1冗余。在SW1和SW2间的内核连接（例如链路9）不能部署WCCP。

说明：在样例1中，N+1冗余隐含了当一个WAN优化器出错时，只有另外一个WAN优化器来替换它。例如，当WAN优化器1发生故障时，将由WAN优化器2替换它。但如果1和2两个优化器同时产生故障，就没有多余的冗余（或备份）优化器可以顶替它们了。

图　5-7　核心层L2　WCCP部署

说明：使用Riverbed Steelhead设备可以实现多接口WCCP，此时，WAN优化器（例如，Steelhead设备）上的链路都被当成主链路，形成了N+N冗余。

假设SW1和SW2是基于硬件平台（例如，C7600或Cat6K）实现的，则可支持的WCCP功能包括：

·注册：由于WCCP优化器与SW1和SW2建立了L2邻接，相应的WCCP路由ID就必须是直接连接至SW1和SW2的接口的IP地址。

·分配：出于性能优化考虑，推荐使用掩码分配。

·重定向：实现了L2重定向方法。

·WCCP SG 91入口重定向，源IP地址应用在SW1上的链路1和3，同时SW2的链路2和4则用于WAN-至-LAN的网络流重定向。

·WCCP SG 92入口重定向，目标IP地址应用在SW1上的链路5和7，同时SW2的链路6和8则用于LAN至WAN的网络流重定向。

·换句话说，为了实现图5-7核心层的所有拓扑路径，每一方向（例如WAN至LAN及LAN至WAN）都要求实现四端拦截（Four-Point-of-Interception,POI）。

·由于SG 91实现源IP地址负载平衡，而SG 92实现目标地址负载平衡，在WAN至LAN及LAN至WAN间的会话在优化时将返回至同一WAN优化器。

·返回：实现了L2返回方法。

·Egress：支持IP转发、协商L2返回及普通GRE返回。

说明：WCCP SG定义中的定位及定向是方案设计时需考虑的关键因素。

说明：尽管类似C7600/Cat6K这类基于硬件的平台支持协商返回及普通GRE返回，但为了保证能够利用这些egress方法，要求相应的WAN优化器也必须同时支持以上方法。

核心层：样例2

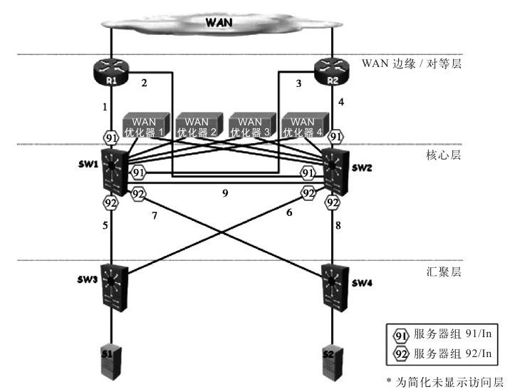

样例2与样例1分享了同样的网络拓扑，差别在于：WAN优化器（1～4）间与SW1和SW2间都建立了L3邻接。如图5-8所示，WAN优化器1和2分别通过指定的子网/VLAN连接至SW1，同样，WAN优化器3和4分别通过指定的子网/VLAN连接至SW2。

图　5-8　核心层L3 WCCP部署

本例中没有备份WAN优化器，每个WAN优化器的链路都是主链路。尽管WAN优化器1～4属于不同的子网，但它们组成了一个逻辑WCCP簇，实现了N+N冗余。这时，来自链路1到8的网络传输流将依据WCCP分配机制被重定向至WAN优化器1～4。在SW1和SW2间的内核连接（例如链路9）不能部署WCCP。

说明：在样例2中，N+N冗余意味着当一个WAN优化器发生故障时，同一SG内的其他任意WAN优化器都可以替换掉故障优化器。例如，当WAN优化器1出错时，可以由WAN优化器2替代它，而当WAN优化器1和2都出故障时，则可以由WAN优化器3或4来代替它们。

假设SW1和SW2仍然是基于硬件的平台（例如C7600/Cat6K），则可支持的WCCP功能包括：

·注册：由于WCCP优化器与SW1和SW2建立了L3邻接，相应的WCCP路由ID就必须是各交换机中loopback最大的IP地址。

·分配：出于性能优化考虑，推荐使用掩码分配。

·重定向：由于WAN优化器（1～4）和WCCP服务器（SW1和SW2）间建立了L3邻接，所以支持普通GRE重定向方法。WCCP端点拦截（POI）和SG配置与样例1相同。

·返回：实现了GRE返回方法。

·Egress：IP转发或普通GRE转发。

WAN边缘/对等层：样例3

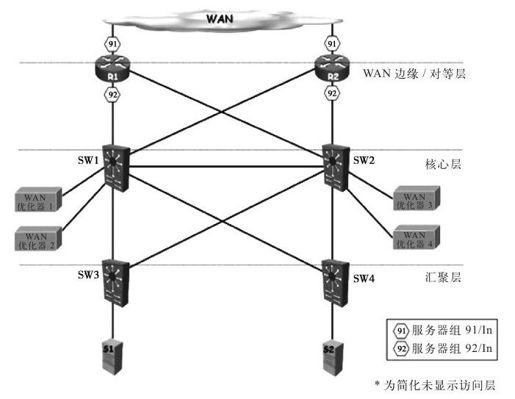

样例3是由样例2直接变化而来。如图5-9示意的那样，WCCP POIs和SG配置是唯一需要更改的地方。此时，它们在DC WAN边缘/对等层的R1和R2完成。在本例中，WAN优化器（1～4）均与R1和R2建立了L3邻接。

图　5-9　WAN边缘/对等层L3　WCCP部署

由于WCCP在所有WAN边缘/对等层实现，为了覆盖拓扑中的所有路径，与前述样例需要4个POI相比，每一方向只需要两个POI（例如，WAN到LAN及LAN到WAN）。

假设R1和R2是基于硬件实现平台（比方说C7600/ASR1K），可支持的WCCP功能包括：

·注册：由于WCCP优化器与R1和R2建立了L3邻接，相应的WCCP路由ID就必须是各路由器中loopback最大IP地址。

·分配：推荐使用掩码分配。

·重定向：由于WAN优化器（1～4）和WCCP服务器（R1和R2）间建立了L3邻接，因此支持普通GRE重定向方法。

·返回：实现了GRE返回方法。

·Egress：IP转发或普通GRE转发（如果是ASR1K则支持协商方法）。

说明：基于硬件的平台（ASR1K或C7600）倾向于在WAN边缘/对等层使用软件路由（例如C7200），如果使用了软件路由，就必须考虑WCCP性能对这些路由的影响。

两个数据中心间的WCCP部署：样例4

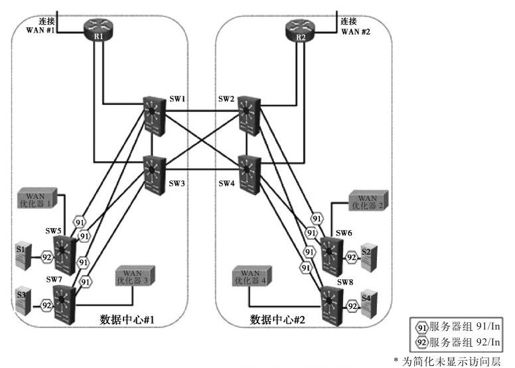

与只有单个DC不同，样例4更进一步，它探讨的是如何在两个DC间部署WCCP。如图5-10所示，系统中有两个DC：DC#1和DC#2，每个DC均拥有各自一个WAN边缘/对等层路由，两个核心层交换机以及两个汇聚/服务分布层交换机。

图　5-10　两个DC间核心层WCCP部署

在DC#1内，SW1和SW3属于核心层路由，通过链路11和12连至WAN边缘/对等层路由R1。WAN优化器1则通过指定子网/VLAN本地连接至SW1。同样，WAN优化器3过指定子网/VLAN本地连接至SW3。SW5和SW7属于汇聚/服务分布层交换机。SW5通过链路13和14连接至SW1和SW2，而SW7通过链路15和16连接至SW1和SW2。服务器S1连接至SW5，服务器3连接至SW7。S1和S3构建了DC#1的服务器组。

在DC#2内，SW2和SW4属于核心层路由，通过链路21和22连至WAN边缘/对等层路由R2。WAN优化器2则通过指定子网/VLAN本地连接至SW2。同样，WAN优化器4过指定子网/VLAN本地连接至SW4。SW6和SW8属于汇聚/服务分布层交换机。SW6通过链路23和24连接至SW2和SW4，而SW8通过链路25和26连接至SW2和SW4。服务器S2连接至SW8，服务器4连接至SW8。S2和S4构建了DC#1的服务器组。

在SW1到SW4上均实现了WCCP端点拦截（Point-of-Interception,POI）及SG配置。WAN优化器（1～4）与SW1到SW4间建立了L3邻接。尽管WAN优化器1和3位于与WAN优化器2和4不同的DC站点上，但WAN优化器1到WAN优化器4组成了一个逻辑WCCP簇，实现了N+N冗余。来自链路11到16及链路21到26的待优化网络流依据WCCP分配方法被重定向到WAN优化器1到4处，在4个核心层交换机（SW1到SW4）间的混合连接（链路1～6）是不能部署WCCP的。

说明：WCCP在WAN优化器与两个DC的核心层交换机间交叉注册有助于预防可能引起异步路由的问题。

两个数据中心间的WCCP部署：样例5

样例5的网络拓扑直接改自样例4，如图5-11所示，WCCP POI向下移到了服务器组边缘，WCCP SG的配置在汇聚/服务分布层的SW5到SW8完成，实现了所有面向WAN及面向服务的链路。

在DC#1，WAN优化器1通过特定子网/VLAN本地连接至SW5，类似地，WAN优化器3通过特定子网/VLAN本地连接至SW7。在DC#2，WAN优化器2通过特定子网/VLAN本地连接至SW6，类似地，WAN优化器4通过特定子网/VLAN本地连接至SW8。

WAN优化器（1～4）与SW5到SW8建立了L3邻接，这样，WAN优化器1到4组成了一个逻辑WCCP簇，实现了N+N冗余。为了覆盖所有汇聚/服务分布层的网络传输路径，在WAN至LAN方向需要8个POI，在LAN至WAN方向需要4个POI。

说明：在汇聚/服务分布层实现WAN优化器及WCCP POI是另一种解决非对称路由问题的方法。

说明：Riverbed Steelhead设备的连接转发功能也可以缓和非对称路由问题。

假设SW5到SW8是基于硬件平台实现（例如C7600/Cat6K），可支持的WCCP功能包括：

图　5-11　服务分布层的WCCP部署

·注册：由于WCCP优化器（1～4）与汇聚/服务分布层交换机（SW5到SW8）建立了L3邻接，相应的WCCP路由ID就必须是各路由器中loopback最大IP地址。

·分配：推荐使用掩码分配。

·重定向：由于WAN优化器（1～4）和WCCP服务器（SW5到SW8）间只建立了L3邻接，所以支持普通GRE重定向方法。

·返回：实现了GRE返回方法。

·Egress：IP转发或普通GRE转发。
