9.5.2　ToR设计样例：附加1GE服务器

NX5K是10Gbps交换机，为了适应那些还继续使用1Gbps进行LAN传输的老式LAN环境，以及那些拥有一个独立FC存储的环境，可以采用NX2K FEX将NX5K LAN交换光纤扩展至封装在外部FEX的1Gbps端口上，从而有效地将NX5K交换机转变成了一个高密度、1GE接入层交换机，在现有的企业LAN基础设施与云IaaS服务要求的面向服务的基础设施（Service-Oriented Infrastructure,SOI）之间提供了一条平滑的迁移路径。

企业“J”刚刚开启私有云计算，希望能够向频道合作伙伴以及外部顾客提供云IaaS服务，然而，DC中现有的1-Gbps服务器池，尽管还不到2年时间，但看起来似乎成了主要障碍。特别是里面有24个机架，每一个机架都存放了20台服务器，总共是480个服务器。IT管理部门非常了解FCoE和统一DC光纤的优势，但此刻这些服务器能够在一个单独的LAN和FC基础设施的支撑下运行。在3个月内，模块化/移动化现有的24个服务器机架以简化一个软件云IaaS展示是企业“J”当前的首要议题。

在本案例学习中，“J”企业采用了FEX直通（例如，单端口）部署方法。图9-11左边描绘了一个单独的NX5020交换机，该交换机拥有12个NX2148T FEX（等同于12×48=576主机接口）。图9-11右边展示了一个典型的冗余部署，该方案使用了2组和图9-11左边一样的设置（2×576主机接口），以及一个双端口服务器，该服务器拥有一条主活动链路以及一个从备份链路。

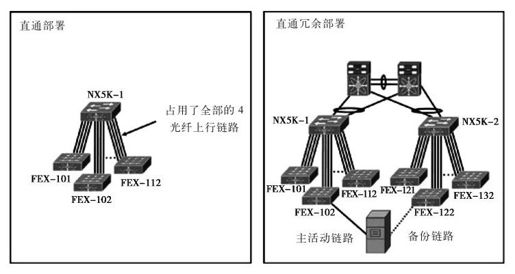

图　9-11　FEX直通部署

说明：NX2148T FEX能够同时提供多达4个SFP+10G上行链路，既可以支持10G SPF+光纤收发器，如果到NX5K交换机的距离小于10米，也可以使用CX-1直连铜缆组件。12个FEX如果利用所有的上行链路，需要占用NX5020上的48个10Gbps端口。NX5020拥有40个固定10Gbps端口以及2个扩展模块，为了满足本方案，2个扩展模块都需要被填满。例如，使用6端口10G以太网模块（N5K-M1600）来扩展每个扩展槽。

除了模块化和冗余要求，企业“J”的IT管理部门在每个机架顶部只需要一个FEX，以降低额外的硬件购买成本。图9-12展示了提议中的ToR FEX设计方案的物理拓扑，24个机架分布在两个扇区中：SECTOR-A和SECTOR-B，每一个扇区包括了12个机架，并被进一步分割成6个舱：POD-1到POD-6，每一个舱包含了2个机架，每个机架带有一个PEX。主1Gbps链路属于连接到每个舱中奇数号机架的FEX终端，而从1Gbps链路属于连接到每个舱中偶数好机架的FEX终端。每个FEX实际能够支持40个服务器/每舱，但不会发生超额认购，因为FEX上所有4个10GE上行链路都被利用了。

说明：每个机架的服务器都会分别通过单独的ToR FC交换机（MDS 9148）连接到FC SAN（SAN A和SAN B），为了简便，没有在图中显示该部分。

图　9-12　ToR FEX部署样例

图9-13给出了ToR FEX部署中机架的布局，每个机架当中的NX2148 FEX都连接到了两个NX5020交换机中的一个，这些交换机都被安装在EoR或MoR机架上。1GE附加服务器通过Cat5e RJ-45跳接电缆（为了简化，未在图中显示）连接到ToR FEX。光纤上行通道负责连接FEX和上行流NX5020交换机，由于所有4个FEX上行链路都派上了用场，因此从每个机架到EoR/MoR机架一共使用了4股光纤。

说明：如果读者还在怀疑，除了UCS还有特定的外部FEX能够支持10GE/FCoE主机接口吗？有。它就是Nexus 2232PP FEX。它是一种特别的FEX，能够提供32个1/10GE/FCoE/SFP+主机接口以及8个10GE/FCoE/SFP+上行链路或者是光纤接口。
