9.8.2　计算子模块高级设计

计算子模块设计方法很多，在本例中，我们将范围缩小到两种：使用UCS方法或者采用普通机架服务器方法。刀片或机架服务器就是虚拟接入层“生存之处”。图9-19展示了使用UCS的计算子模块高级设计视图，采用普通机架服务器方法的计算子模块设计则如图9-20所示。

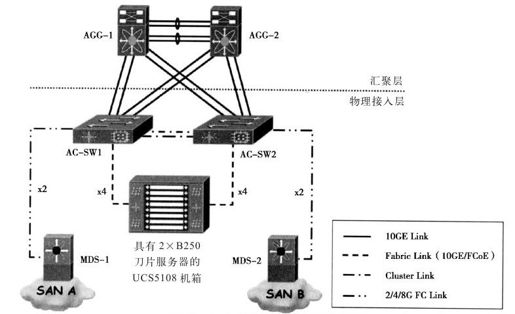

图　9-19　高级别计算子模块设计方案1

说明：UCS管理器（UCS Manager,UCSM）运行在UCS 6100系列光纤互联上，负责整个UCS系统的管理和配置。UCSM使用主/从体系结构，活动实例为主UCSM，备份实例被称为从UCSM。所有连接及连接数据库都由主UCSM实例负责，数据库备份存放在从UCSM上。主UCSM会将配置更改的信息发送给从UCSM实例，两个UCSM实例通过两个光纤互联间的双聚簇链路进行通信。

图9-19中展示的高级计算子模块设计方案1包括如下内容：

·两组UCS 6140X光纤互联，AC-SW1和AC-SW2（更多细节请参考第8章的内容）。

·AC-SW1有两对10GE上行链路：一对用于AGG-1，另一对用于AGG-2 AC-SW2也采用了同样配置。

·AC-SW1有4条10GE下行链路（光纤链路），连接至FEX-1（位于UCS机箱背部），同样AC-SW1有4个10GE下行链路，连接至FEX-2。由于本方案中只使用了2个刀片服务器，因此2条光纤链路就足够了。不过，为了今后的扩展，连接了（一次连接）所有4条上行链路。更多UCS FEX的详细内容，请参考本书第8章的内容。

·以上提到的光纤互联（AC-SW1和AC-SW2）的上行、下行链路都是10GE/FCoE/SFP+端口。

·两台UCS 2104XP FEX：FEX-1和FEX-2（均位于UCS机箱背部）。

·两台UCS B250刀片服务器（更多细节请参考第8章的内容）：一个给ESX1，另一个给ESX2。

·两个CNA：CNA-1和CNA-2。每台刀片服务器（UCS B250为全插槽刀片服务器，能够支持两个I/O适配器）：

·在ESX主机（ESX1和ESX2）和光纤互联（AC-SW1和AC-SW2）之间的CNA-1和CNA-2实现了10GE/FCoE。

·对于每个ESX主机，CNA-1通过FEX-1连接到AC-SW1，CNA-2通过FEX-2连接到AC-SW2。

·ESX主机通过CNA连接到DC以太网LAN和FC SAN（通过FCoE）。

·一台UCS 5108刀片服务器机箱，存放服务器刀片和FEX（更多细节，请参考本书第8章“刀片服务器机箱”一节）。

·ToR架构：

·UCS和FEX都放置在UCS机箱背部，所以不需要其他的ToR架构，光纤互留位于EoR机架上。

·ToR布局类似图9-13，只是没有采用ToR FEX。

·由于4条光纤上行链路在方案中都用于UCS FEX，因此从UCS服务器机架到EoR机架之间总共使用了8根光纤。

图9-20所示的高级计算子模块设计方案2包括了以下内容：

·两台Nexus 5020交换机，AC-SW1和AC-SW2：

·UCS和FEX都放置在UCS机箱背部，不需要其他的ToR架构，光纤互留位于EoR机架上。

·AC-SW1有两对10GE上行链路：一对用于AGG-1，另一对用于AGG-2，AC-SW2也采用了同样配置。

·AC-SW1有2条10GE/FCoE下行链路，一条连接至机架Rack Server-1，另一条连接至机架Rack Server-2，AC-SW2也采用了同样配置。

·以上提到的NX5K交换机的上下行链路都是10GE/FCoE/SFP+端口。

·AC-SW1有2个本地FC链路，连接到MDS-1（SAN A），AC-SW2也采用同样配置连接到MDS-2（SAN B）。

·两台UCS C200或普通机架服务器：一台（Rack Server-1）为ESX-1提供服务，另一台（Rack Server-2）为ESX-2提供服。

·每台机架服务器上配置了一个双端口CNA：

·在ESX主机（ESX1和ESX2）和NX5K交换机（AC-SW1和AC-SW2）之间的双端口CNA实现了10GE/FCoE。

·ESX主机（机架服务器），一个CNA端口连接了AC-SW1，另一个连接到AC-SW2。

·ESX主机利用双端口CAN同时连接到DC以太网LAN和FC SAN（通过FCoE）。

·ToR架构：

·两台NX5K交换机可以作为服务器机架的ToR交换机，服务器机架布局类似图2-26。

·两台NX5K交换机也可以放在一个ToR机架中，此时，ToR布局类似图9-13，只是比图9-13少了一个ToR FEX。

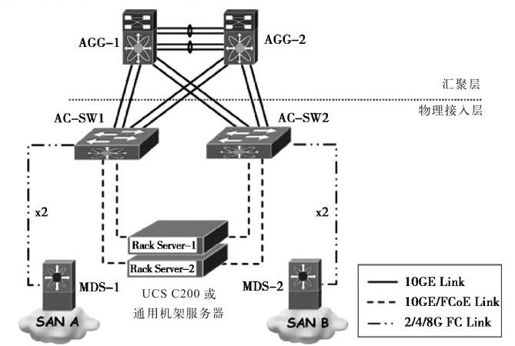

图　9-20　高级计算子模块设计2
