7.3　SONET/SDH服务

SONET/SDH技术基于TDM，能够在一根单波长光纤上传输帧数据（或音频）。SONET是由ANSI提出的标准，SDH则是由ITU-T（最初由ETSI定义）提出的与SONET等价的标准。SONET与SDH之间的主要差别在于传输速率与某些帧头信息不相同，除了少数差异之外，可以将SDH看成是SONET的升级版。从企业的观点来看，SONET/SDH是L1层的主要传输技术，能够为其他更高层的连接提供支持。SONET/SDH具有以下优点：

·SONET/SDH服务拥有大量用户，在许多地区都易于获取。尽管一个点到点SONET/SDH链路（不带转发器）通常只能支持50km或更少的距离，但很多长距离光纤连接仍然采用了SONET/SDH技术，因为很多SP网络都已经部署了大量转发器，能够对信号进行放大处理完成长距离传输。因此，与诸如DWDM和CWDM这类纯光纤传输相比，SONET/SDH服务成本更低传输距离却更长。

·FCIP是另外一种面向长距离的SAN扩展方案，与FCIP相比，SONET/SDH服务的延时更短，综合考虑，可以将FCIP架构在L1 SONET/SDH服务之上。

·SONET/SDH可以提供更多的保护机制，包括N+1保护，这是一种比1+1保护性价比更高的方案，DWDM和CWDM都不支持N+1保护。另外，SONET/SDH故障恢复时间为小于秒级，仅需50ms，所以故障恢复对上层协议是透明的。相对于100ms的FC收发方超时值（Receiver Transmitter Timeout Value,R_T_TOV），SONET/SDH的故障恢复时间基本可以忽略不计。

说明：在1+1保护方案中，每个工作卡都要配备同型号的一个保护卡，当工作卡出现故障时，工作卡负责的网络传输将换到保护卡上完成，N+1保护方案支持一个保护卡同时为多个工作卡提供保护。

·SONET/SDH能够支持包括OC-3（155.52 Mbps）、OC-12（622.08Mbps）、OC-48（2.49 Gbps）、OC-192（9.95 Gbps）以及OC-768（39.81 Gbps）等在内的大范围传输速率。

说明：如果存在一个以上的2G FC或FICON通道，则要求使用OC-192及更高的速率。

通用成帧规程（Generic Framing Procedure,GFP）支持8b/10b编码数据流在SONET/SDH这类网络上的传输，SONET/SDH与GFP结合后，能够实现对FC和FCION的支持。GFP还可以携带千兆以太网、ESCON以及任意其他8b/10b封装数据。GFP技术细节已经超出了本书讨论范围。

说明：下一代SONET/SDH将通过升级现有L1网络扩展SONET/SDH技术的利用，它还包括了诸如虚拟级联（Virtual Concatenation,VCAT）、通用成帧规程GFP以及链路容量调整（Link Capacity Adjustment Scheme,LCAS）技术等。

SONET/SDH拓扑

可以使用多种拓扑方式完成SONET/SDH部署：

·点到点

·线性分插复用器（Add/Drop Multiplexer,ADM）

·双纤单向通道倒换环（Unidirectional Path Switch Ring,UPSR）

·双纤双向线性倒换环（Bidirectional Line Switch Ring,BLSR）

·四纤BLSR

·路径保护网

在城域网或更大地域范围中可以采用以上任意一种部署方式，最初的两个站点间采用点到点部署，当更多站点加入后，逐渐演变成环，即由一组相互连接的站点组成一个封闭的回路，此时将光纤作为链路。

UPSR保护采用复制、每回路多条物理路径等方法来防止光纤截断和结点故障。UPSR提供围绕环的双光纤路径，工作流沿顺时针方向流动，而保护工作流则以逆时针方向逆向流动。UPSR采用用路径（或扇出）交换，当工作流路径上发生光纤或结点故障时，接收结点会换到相反方向的路径上。UPSR上的一个连接/回路能使用整个环的容量，因为每一传输路径都是绕着整个环完成，所以UPSR更适合集中星型网络（hub and spoke network），所有流都经过中心的hub。

BLSR采用双向线路（或环）交换保护机制，线路切换环使用SONET/SDH线路指示来初始化保护交换。BLSR结点可以中断来自环的任意一段的传输，适合分布式结点到结点传输应用，例如局间网和接入网。这种保护机制成本较高，但是它允许沿回路的带宽被重用，比UPSR的传输能力更高，因为UPSR的一个连接/回路只能利用两个结点间的传输容量。

4光纤BLSR与2光纤BLSR不同之处在于前者既允许路径（或扇出）交换，也支持线路（或环）交换，因而多加了一层保护，但是成本也相对更高。高带宽应用如果需要进行最好的传输保护，通常会使用4光纤BLSR。

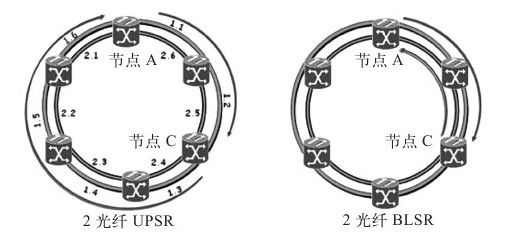

SONET/SDH环上的节点为实际的分插复用器ADM，结点间使用两根光纤扇出完成连接，在环中形成了2条可得路径。图7-12左边展示了一个UPSR，扇出1.1、1.2、1.3、1.4、1.5和1.6是环的主路径，扇出2.1、2.2、2.3、2.4、2.5和2.6是保护路径。

结点A向结点C发送的数据将沿顺时针方向经过1.1和1.2到达，结点C向结点A发送的数据仍然会沿顺时针方向经过1.3、1.4、1.5和1.6到达，因此，从结点A到结点C和从结点C到结点A的信息传输会产生不同的延时。

图7-12的右边展示了一个BLSR，如果某个连接到结点A的用户希望能和连接到结点C的用户进行通信，请求消息将沿顺时针方向从A到C，如果结点C上的用户愿意向结点A返回一个应答消息，该应答消息将沿逆时针方向返回。

路径保护网状网络（Path-Protected Mesh Network,PPMM）由链型和环拓扑混合连接而成，如果方案需要考虑路由分集设计，PPMM将是比其他方案更理想的选择。

图　7-12　SONET/SDH环拓扑
