9.8.4　光纤模块高级设计

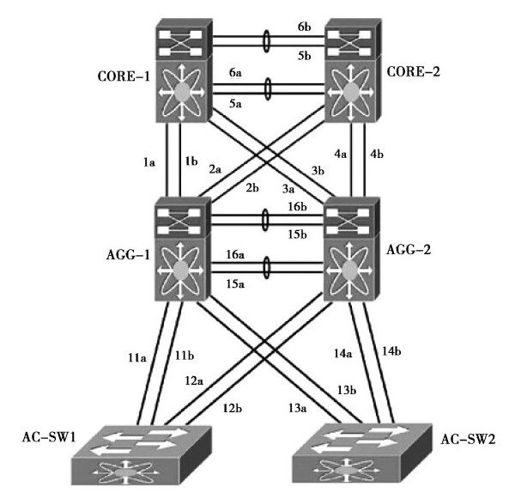

光纤模块覆盖了核心层、汇聚层以及接入层的组件，DC LAN基础设施被进一步地分割成不同的虚拟上下文，为租户A和租户B提供服务。通过这种方式，能够实现租户A与租户B之间必要的安全隔离，整体的物理拓扑如图9-22所示。链路1a到6a和11a到16a属于租户A，链路1b到6b和11b到16b属于租户B。另外，DC LAN以多域、多层vPC设计为基础，同时还包括从核心层到汇聚层，以及汇聚层到接入层的vPC扩展。

图　9-22　光纤模块物理拓扑

由于租户A都是内部终端用户，企业“M”的IaaS供应者（IT管理部门）更希望这些用户能够自己管理各自的DC LAN基础设施，而IaaS供应者将只负责汇聚层以及核心层交换机的最简单配置工作。终端用户自己需要负责管理这些交换机，并且在需要时，进一步完善相关配置。图9-23展示了租户A的光纤模块高级设计视图。

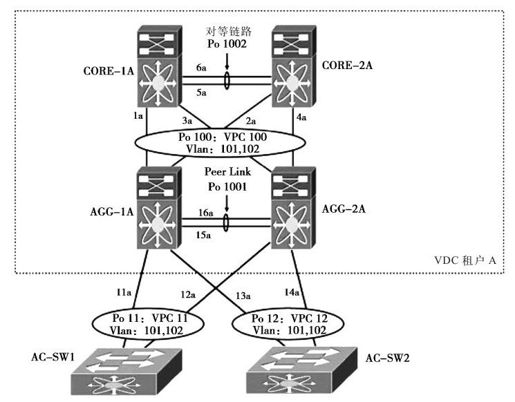

图9-23中展示的租户A高级别光纤模块设计内容包括：

·4台“逻辑”Nexus 7010交换机：

·核心层交换机：CORE-1A和CORE-2A。

·汇聚层交换机：AGG-1A和AGG-2A。

·租户A的虚拟设备上下文（Virtual Device Context,VDC）：

·在CORE-1A和CORE-2A上。

·在AGG-1A和AGG-2A上。

·根据当前现有的4个物理交换机，租户A的VDC在逻辑上被划分成4个自主逻辑交换机，租户A能够直接管理这些交换机：

·CORE-1A源自物理交换机CORE-1，作为CORE-1内的独立逻辑实体运行。

·CORE-2A源自物理交换机CORE-2，作为CORE-2内的独立逻辑实体运行。

图　9-23　租户A的高级别光纤模块设计

·AGG-1A源自物理交换机AGG-1，作为AGG-1内的独立逻辑实体运行。

·AGG-2A源自物理交换机AGG-2，作为AGG-2内的独立逻辑实体运行。

·CORE-1A和CORE-2A上vPC配置如下：

·属于VPC Domain 101。

·CORE-1A和CORE-2A之间的2条链路（5a和6a）通过对等链路端口通道1002连接。

·CORE-1A和CORE-2A上的VPC 100（端口通道100），连接来自AGG-1A的两条上行链路（1a和2a）。

·CORE-1A和CORE-2A上的VPC 100（端口通道100），连接来自AGG-2A的两条上行链路（3a和4a）。更多有关vPC配置的详细内容，请参考9.6节中关于“基本vPC配置”的内容。

·AGG-1A和AGG-2A上vPC配置如下：

·属于VPC Domain 102。

·AGG-1A上的VPC 100（端口通道100）连接通往CORE-1A和CORE-2A的上行链路（1a和2a）。

·AGG-2A上的VPC 100（端口通道100）连接通往CORE-1A和CORE-2A的上行链路（3a和4a）。

·AGG-1A和AGG-2A上的对等链路端口通道1001，连接来自AGG-1A和AGG-2A之间的两条链路（15a和16a）。

·AGG-1A和AGG-2A上的VPC 11（端口通道11），连接来自AC-SW1的两条上行链路（11a和12a）。

·AGG-1A和AGG-2A上的VPC 12（端口通道12），连接来自AC-SW2的两条上行链路（13a和14a）。更多有关vPC配置的详细内容，请参考9.6节中“基本vPC配置”的内容。

·AC-SW1和AC-SW2端口通道配置如下：

·AC-SW1上的标准端口通道11连接通往AGG-1A和AGG-2A的上上行链路（11a和12a）。

·AC-SW2上的标准端口通道12连接通往AGG-1A和AGG-2A的上上行链路（13a和14a）。更多有关vPC配置的详细内容，请参考端口通道配置。

·所有的端口通道都为trunk模式，只负责传输VLAN 101（VM1和VM5）以及VLAN 102（VM2和VM6）上的网络流（参见图9-18）。

由于租户B属于外部用户，企业“M”的IaaS供应者（IT管理部门）决定不允许这些用户对其DC LAN基础设施拥有自主管理权限，所有管理都由IaaS供应商完成。图9-24展示了租户B的光纤模块设计高级视图。

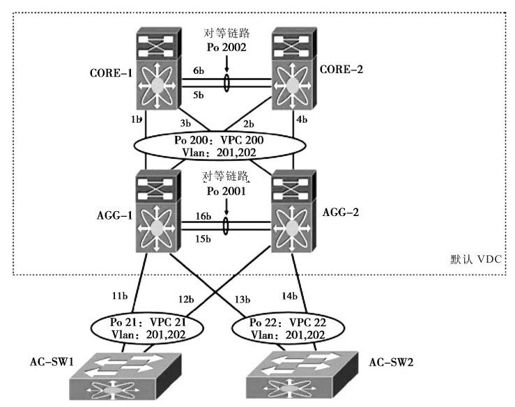

图9-24中展示的租户B高级别光纤模块设计内容包括：

·4台“逻辑”Nexus 7010交换机：

·核心层交换机：CORE-1和CORE-2。

·汇聚层交换机：AGG-1和AGG-2。

·物理交换机总是配置了一个VDC，也是默认的VDC，在这一设计方案中，所有4个交换机都在默认VDC内。

·由于默认VDC负责管理物理交换机以及4个VDC，因此有必要对默认VDC做进一步划分。可以分别在租户B特定的CORE-1和CORE-2上，通过L3接口（或交换机虚拟接口）相关联的VRF（例如，使用VRF-B）完成。

说明：本书撰写之际，Nexus 7000系列交换机最多只能支持包括默认VDC的4个虚拟设备上下文（Virtual Device Context,VDC），企业“M”并不希望占用所有这些VDC，而是当发生租户B这类情况时，从中挑选一个实现L3的逻辑划分以便可以使用VRF而已。

·CORE-1和CORE-2上vPC配置如下：

·属于VPC Domain 201。

·CORE-1和CORE-2之间的2条链路（5b和6b）通过对等链路端口通道2002连接。

·CORE-1和CORE-2上的VPC 200（端口通道200），连接来自AGG-1的两条上行链路（1b和2b）。

图　9-24　租户B的高级光纤模块设计

·CORE-1和CORE-2上的VPC 200（端口通道200），连接来自AGG-2的两条上行链路（3b和4b）。更多有关vPC配置的详细内容，请参考9.6节中“基本vPC配置”的内容。

·AGG-1和AGG-2上vPC配置如下：

·属于VPC Domain 202。

·AGG-1上的VPC 200（端口通道200）连接通往CORE-1和CORE-2的上行链路（1b和2b）。

·AGG-2上的VPC 200（端口通道200）连接通往CORE-1和CORE-2的上行链路（3b和4b）。

·AGG-1和AGG-2上的对等链路端口通道2001，连接来自AGG-1和AGG-2之间的两条链路（15b和16b）。

·AGG-1和AGG-2上的VPC 21（端口通道21），连接来自AC-SW1的两条上行链路（11b和12b）。

·AGG-1和AGG-2上的VPC 22（端口通道22），连接来自AC-SW2的两条上行链路（13b和14b）。更多有关vPC配置的详细内容，请参考9.6节中“基本vPC配置”的内容。

·AC-SW1和AC-SW2端口通道配置如下：

·AC-SW1上的标准端口通道21连接通往AGG-1和AGG-2的上上行链路（11b和12b）。

·AC-SW2上的标准端口通道22连接通往AGG-1和AGG-2的上上行链路（13b和14b）。更多有关vPC配置的详细内容，请参考端口通道配置。

·所有的端口通道都为trunk模式，只负责传输VLAN 201（VM3和VM4）以及VLAN 202（VM7和VM8）上的网络流（参见图9-18）。
