3.3　未来的企业WAN

在本节我们将讨论WAN模型（参见图1-2）。目前供应商提供的WAN服务基本上以IP服务或L2回路为主，IP服务包括L3层VPN或Internet,L2线路包括时分复用（Time-Division Multiplexing,TDM）、帧中继（Frame Relay）、异步传输模式（Asynchronous Transfer Mode,ATM）或同步光纤网（Synchronous Optical Networking,SONET）等技术。为了维持端到端的multi-VRF租用，应该将在企业DC（光纤模式）中在这些WAN服务之上的L3分段扩展成端到端模式（参见图1-2），由此也带来了一系列未来WAN的革新技术。包括：

·与SP有关的multi-VPN技术

·L2层上的多协议标签交换技术（Multiprotocol Label Switching,MPLS）

·动态多点VPN（Dynamic Multipoint Virtual Private Network,DMVPN）

·DMVPN之上的MPLS VPN（仅用于集中星型网络，即Hub-and-spoke）

·运营商支持运营商（Carrier supporting Carrier,CsC）

·第2层隧道协议第3版（Layer 2 Tunneling Protocol version 3，L2TPv3）

在基于L2TPv3上部署CsC和MPLS VPN时会存在一些局限，例如运营商一般很少会对企业用户提供CsC支持，只有少数很小一部分企业产品生产线支持基于L2TPv3的MPLS VPN产品，所以这一方案未能得到广泛应用。我们将不会再继续深入讨论这两种特殊解决方案，本书讨论的范围只适用于从企业DC通过WAN连接到远程分支的部署方案，我们将在第7章详细说明。

3.3.1　MPLS VPN序曲

由于大多数未来WAN部署方案都涉及了MPLS和MPLS VPN技术，因此在进一步深入学习这些技术之前，我们有必要对MPLS VPN技术的一些基础知识做一个简单介绍。又考虑到MPLS本身涵盖范围广泛，所以只讨论其中最基础的内容。

MPLS源自数据路径虚拟化这把大伞之下，借助一个比方能更好地理解MPLS，即如果将MPLS比作ATM，则能够将一个MPLS云看成ATM云，ATM云里所有的ATM单元的转发都是基于虚拟路径标识/虚拟回路标识（Virtual Path Identifier/Virtual Circuit Identifier,VPI/VCI）实现的，所有被印上了MPLS标签的IP包在MPLS云内部是根据它们的标签被转发的。一个MPLS标签区域为32位，前20位数字标识的标签用来标记传送标签实际值，这些标签通常位于L2层封装头和IP层数据包之间。换句话说，MPLS的封装是当IP包进入ATM云时完成的。MPLS标签交换思想是希望将逐跳转发的IP转发模式转变成端到端的转发模式，这样的MPLS标签交换路径（Label Switched Path,LSP）类似于一个ATM的虚拟回路（Virtual Circuit,VC），或者也可以被比方成一条隧道。

MPLS云通常被称为MPLS域，MPLS域中L3层中的MPLS-aware设备通常被定义为标签交换路由器（Label Switch Router,LSR）。在所有LSR的接口上都能实现MPLS。在MPLS域的边缘是标签边缘路由器（Label Edge Router,LER），也有人称之为边缘LSR,LER拥有至少一个支持MPLS的接口。在一个MPLS域中，LER被当做网络的入口，而在一个非MPLS域中，LER被当做网络的出口。

在LER/LSR的控制平面，会使用诸如标签分发协议（Label Distribution Protocol,LDP）、多协议扩展边界网关协议（Multiprotocol BGP,MP-BGP）等标签协议来实现标签分发。LSR使用IP路由协议构建路由表，它和一个非MPLS网络中工作方式一样，不过LSR同时还将根据标签协议为路由表中的每一个目的地址分配一个标签，并且将标签与相应的转发等价类（label-to-Forwarding-Equivalence-Class,lable/FEC）绑定，并会向相邻的LSR告知这样的绑定信息。

说明：标签映射或绑定指将一个标签绑定到转发等价类（Forwarding Equivalence Class,FEC），这里FEC为整个MPLS域内的转发过程中以等价方式处理的一组数据分组。

MPLS也支持由LSP相互嵌套形成的嵌套-标签栈结构，当部署MPLS VPN时有可能需要这样的标签栈。当应用于MPLS VPN的场景时，LER被当做运营商边界（Provider Edge，PE），LSR被看成运营商路由器，客户（Customer,C）网络或者是VPN上的客户边界路由将连接到PE上。

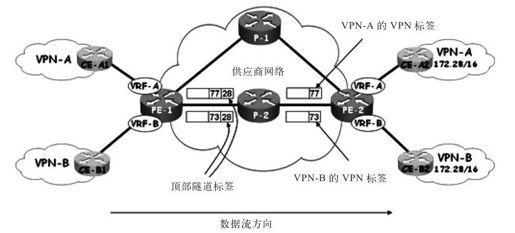

一个简单的MPLS VPN样例如图3-10所示，该例中应用了两类MPLS VPN中常见标签：

·VPN路由标签VPN路由标签被应用于寻找能够最好地与远程VPN内的包目的地址匹配的路由，它是VPN路由的底层标签。

图　3-10　MPLS VPN样例

说明：VPN路由最开始是借助PE路由器中PE-CE路由协议以及多协议内部边界网关协议（Multiprotocol internal BGP,MP-iBGP）间已经成熟的路由重定向实现相应的VPN地址传播。它们使用VPNv4地址空间，通过MP-iBGP在运营商（P）网络上传播。VPNv4地址包括12位字节，头8个字节为路由标识符（Route Distinguisher,RD）信息，后4个字节为相应的客户IPv4地址信息。如果一个互相重叠Ipv4地址空间的RD唯一，那么拥有相同Ipv4地址空间的VPN也仍然是唯一的。

·隧道标签隧道标签被应用在MP-iBGP协议中寻找下一跳地址的最佳匹配，隧道标签位于包的顶部，这意味着VPN路由标签是“嵌套”在隧道标签的里面的。

说明：当PE设备处在不同的BGP自治系统间时，多协议外部BGP（Multiprotocol external BGP,MP-eBGP）将取代MP-iBGP。

VPN路由标签由MP-iBGP分发，只需在PE间配置（例如PE-1和PE-2）。隧道标签由LDP分发，可以在MPLS域或者运营商（P）网络中所有MPLS-aware设备上实现（例如P-1、P-2、PE-1和PE-2），还可以在P和PE路由间完成诸如OSPF或IS-IS这类基于Ipv4内部网关协议（Interior Gateway Protocol,IGP）的配置以实现全局Ipv4路由。

标记了VPN路由标签的数据包可以通过P网络中PE路由间的隧道转发，也使得所有VPN路由与P路由能够被分开。可以在PE路由为每一个相应的VPN配置VRF，基于这些PE路由上的VRF配置信息，PE和CE路由将支持像OSPF、BGP这类VRF-aware的PE-CE路由协议，从而完成选择一个合适的VRF进行IP寻址，根据包的最后标记将其发送至最终目的地。

说明：MPLS VPN有时也被称为2457 VPN，此称呼源自RFC2457，这是关于MPLS VPN功能的一个最初说明。RFC2457 bit也就是后来公开发布的RFC4364，是RFC关于MPLS VPN技术实现文档草稿的名称。
