9.8.5　服务汇聚层高级设计

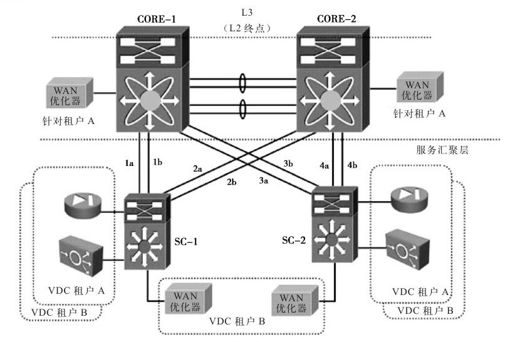

在设计学习中，L3设计开始于核心层，它也是L2终止之处。服务汇聚层刚好就被安排在核心层之下，邻近汇聚层。图9-25描述了服务汇聚层设计的高级视图以及所有的物理拓扑情况。

图　9-25　高级服务汇聚层设计

图9-25中展示的高级服务汇聚层设计包括以下内容：

·2台Cat6K服务机箱：SC-1和SC-2，每一台都配备了一个防火墙服务模块（Firewall Services Module,FWSM）以及一个应用控制引擎服务模块（Application Control Engine Service Module,ACESM）。

·在FWSM和ACESM模块上分别创建了2个VDC：

·租户A的VDC

·租户B的VDC

·现在分别将FWSM和ACESM的单独“逻辑实例”分配给每个租户的VDC。

·为了实现HA，每个租户上都分配了一对FWSM和ACESM。

·IaaS供应者只希望为这些FWSM和ACESM提供最基本的配置管理，其他VDC的管理任务将由租户自己完成，并且在必要时，完善相关配置。租户还需要确定FWSM和ACESM的工作模式，究竟采用透明模式，还是采用路由模式。

·FWSM VDC为特定租户提供基本必须的安全保护。

·租户A利用ACESM VDC来实现APP1服务链（VM1和VM5）上的负载平衡，以及APP2服务链（VM2和VM6）上的负载平衡。

·SC-1拥有4条上行链路：

·上行链路1a和2a分配给租户A的VDC。

·上行链路1b和2b分配给租户B的VDC。

·如果核心层交换机为这些链路配置了vPC，就需要配置相应的端口通道。

·SC-2拥有4条上行链路：

·上行链路3a和4a分配给租户A的VDC。

·上行链路3b和4b分配给租户B的VDC。

·如果核心层交换机为这些链路配置了vPC，就需要配置相应的端口通道。

·两对WAN优化器（Riverbed虚拟Steelhead设备VSH-2050-H）：

·CORE-1和CORE-2分别附加了一个WAN优化器，对租户A上的APP1和APP2网络传输进行优化（参见图9-18）。此时，由核心层交换机（CORE-1A和CORE-2A）上，租户A的VDC中运行的WCCPv2负责拦截和重定向。

·SC-1和SC-2分别附加了一个WAN优化器，对租户B上的APP1到APP4的网络传输进行优化（参见图9-18）。此时，由租户B的ACESM VDC负责拦截和重定向。

·租户A使用WCCPv2进行网络流拦截，因为它们对支持WCCPv2的核心层交换机（CORE-1A和CORE-2A）拥有控制权。更多有关在NX7K交换机（CORE-1A和CORE-2A）上配置WCCPv2的信息，请参见6.3节。

·租户B使用ACESM VDC而非WCCPv2进行网络流拦截，因为它们对核心层交换机没有拥有控制权。更多有关配置ACESM VDC以及实施拦截的内容，请参见6.5节。

·租户上的WAN优化器，在逻辑上建立了一个WAN优化器集群，以达到HA/弹性目标。

·方案中，WAN优化器为UCS或通用服务器的VM上运行的虚拟设备，也可以是实际的物理设备。只是，与从云IaaS出发，虚拟设备比物理设备更容易实现，可扩展性也更好。

·IaaS供应者只会对这些WAN优化器进行最简单的配置，租户需要自己来管理各自的WAN优化器，在必要时，完善配置（包括HA的配置），租户还需要配置相应的拦截机制（租户A采用WCCPv2，而租户B采用ACESM），对正确的网络流（在租户A上是APP1到APP2，在租户B上是APP1到APP4）实施重定向优化。

说明：尽管Nexus 7000交换机支持WCCPv2功能，但是在本设计中并不做如此要求，因为已经为租户A分配了一个特定的核心层交换机VDC，换句话说，在核心层交换机CORE-1A和CORE-2A上，对租户A进行的WCCPv2配置可以被还原成普通的全局Ipv4地址空间。

·HSRP设置：

·租户A会将CORE-1A配置成主HSRP设备，将CORE-2A配置成从HSRP设备。

·IaaS供应者也会将CORE-1A配置成租户A的主HSRP设备，将CORE-2A配置成租户B的从HSRP设备。

·SC-1和SC-2（为了简便，未在图中标注）上的网络分析模块（Network Analysis Module,NAM）以及入侵检测系统服务模块（Intrusion Detection System Services Module,IDSM-2）：

·在虚拟接入层（参见图9-18）的NX1KV交换机上实现ERSPAN源会话，ERSPAN源会话执行GRE封装并转发镜像网络流（从VLAN101、102、201和202）到相应的SC-1和SC-2上的ERSPAN目标会话，ERSPAN目标会话执行GRE封装并将镜像网络流转发至相应的NAM和IDSM。更多ERSPAN配置的内容，请参考9.2.2节。

·本例中，IaaS供应商利用NAM和IDSM来实现内部审计和安全监控，它们对租户是透明的。
