9.1.2　设计样例

当进行NX1KV设计时，需要牢记以下准则：

·与物理接入层交换机的连通：这通常要根据ESX主机上的NIC互连数目而定。

·可获得性、冗余以及负载平衡：它们涉及端口通道（以太通道）的使用以及相应的散列算法，有两类主要的端口通道散列算法。

·基于源散列：这类散列算法对来源相同且属于同一下行链路的网络传输进行散列，例如源MAC、VLAN、虚拟端口等。

·基于流散列：这类散列算法对每一股网络流采用不同的路径，要求上行流采用以太通道配置，任何使用包目的地散列算法、L4端口或组合了源地址、目标地址以及L4端口的算法都属于这一类。

·VMware和NX1KV传输：

·VM数据：指所有来自VM的数据，包括VSM，通常会与多VLAN有关。

·VM核心：负责VMotion和IP存储。

·服务器控制台：负责ESX管理。

·控制：NX1KV交换机控制传输。

·包：携带CDP和IGMP控制包。

我们将以上述设计因素为基础，探讨下列三种设计方案：

·双NIC配置

·4NIC配置

·6NIC配置

双NIC配置

“A”企业有一个小型的机架服务器以及带有1Gbps NIC的刀片服务器，“A”企业希望将现有这些服务器当做临时的ESX主机，快速实现服务器虚拟化。另外一方面，“B”企业早就借助FCoE实施了DC互联阵列统一化进程，刀片服务器配备了10Gbps的CNA，“B”企业希望通过采用机架滚动式方案。图9-1展示了一个双NIC配置方案，该方案能够同时满足“A”、“B”两家企业的需求。

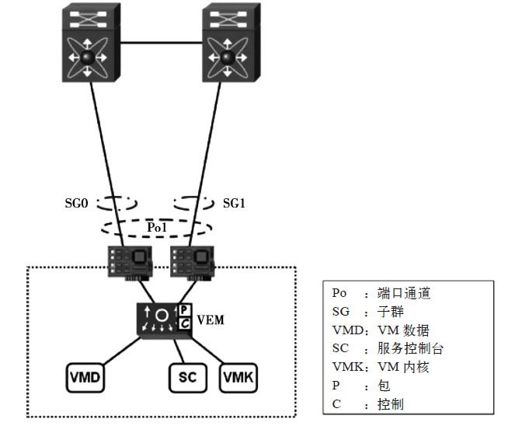

图　9-1　双NIC配置样例

双NIC配置内容如下：

·物理接入层交换机配置：

·Trunk端口

·不需要配置以太通道

·NX1KV端口通道1（Po1）：

·单个端口通道（PortChannel,PC）将使用vPC主机模式（vPC Host Mode,vPC-HM）。更多有关vPC-HM的内容，请参考2.5节的相关内容。

·VM数据传输、服务控制台、VM核心、控制以及包传输。

·VEM配置：

·基于源的散列

从NX1KV交换机角度来看，本方案是最简单的一种，由于两个NIC的配置差别很小，从而降低了系统整体设计难度。基于源的散列算法中，将首先考虑MAC地址散列而非VLAN散列。

VLAN散列可能更容易使得VM数据VLAN和VMotion（VM核心）VLAN被散列到同一上行链路端口，如果对VMotion进行初始化，在VMotion会话内的所有VM都将可能指望同一带宽，而在1Gbps NIC上，将产生不尽如人意的负载平衡结果，而如果是10Gbps的NIC，由于拥有足够的带宽，就可以忽略该因素。

源MAC地址散列将VM的负载更均匀地分布到两条上行链路上，因此当初始化VMotion时，争夺带宽的VM数目将减少。

4NIC配置方案1

“C”企业拥有一个中等规模的机架服务器，刀片服务器同样带有1Gbps的NIC，不过，“C”企业的需求与“A”、“B”两家企业都不同，它要求VMotion的网络传输要与VM数据分离。图9-2展示了一种能够满足“C”企业需求的4NIC配置方案。

4NIC配置方案1的内容如下：

·物理接入层交换机配置：

·Trunk端口；

·不需要配置以太通道。

·NX1KV端口通道1（Po1）：

·激活vPC-HM；

·携带VM数据。

·NX1KV端口通道2（Po2）：

·激活vPC-HM；

·携带服务控制台、VM核心、控制以及包传输。

·VEM配置：

·基于源的散列。

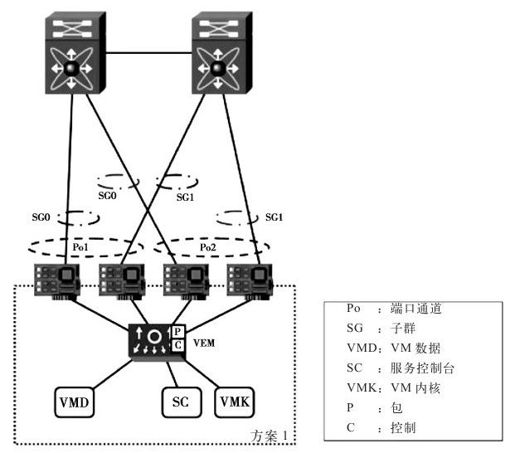

图　9-2　4NIC配置方案1

4NIC配置方案2和方案3

企业“D”和企业“E”在它们的两台Nexus 7000交换机之间都实现了vPC，承担了DC物理接入层的功能。更多有关vPC的详细内容，请参考2.5.1节。

企业“D”希望最大化VM的带宽，也允许VM数据和VMotion传输共享带宽。企业“E”，则刚好相反，要求严格分离VMotion和VM数据传输。图9-3左边的4NIC配置方案2能满足“D”企业的需求，而图右边的4NIC配置方案3则适合“E”企业的需求。

说明：为了实现vPC，本节中给出的4NIC配置方案都采用了交换机集群。

4NIC配置方案2的内容如下：

·物理接入层交换机配置：

·Trunk端口；

·单以太通道在两个物理接入层交换机中间穿插。

·NX1KV端口通道1（Po1）：

·配置标准的以太通道；

·携带VM数据、服务控制台、VM核心、控制以包传输。

·VEM配置：

·基于流的散列。

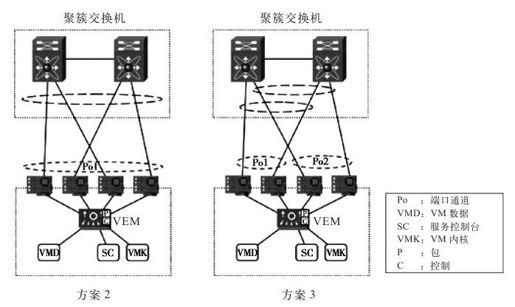

图　9-3　4NIC配置方案2和方案3

4NIC配置方案3的内容如下：

·物理接入层交换机配置：

·Trunk端口；

·两个以太通道在两个物理接入层交换机中间穿插。

·NX1KV端口通道1（Po1）：

·配置标准的以太通道；

·携带VM数据。

·NX1KV端口通道2（Po2）：

·配置标准的以太通道；

·携带VM数据、服务控制台、VM核心、控制以包传输。

·VEM配置：

·基于流的散列。

6NIC配置方案

企业“F”拥有高性能服务器（配1Gbps的NIC），所需VM带宽要高于1Gbps，还要求分隔VM数据和VMotion传输。图9-4展示了一个能满足以上要求的6NIC配置方案样例。

说明：为了简化整体设计，除了4NIC，用户还应该考虑迁移到具备10GE连接能力的环境中。

6NIC配置方案的内容如下：

·物理接入层交换机配置：

·Trunk端口；

·每个物理接入层交换机使用单独的以太通道连接至Po1。

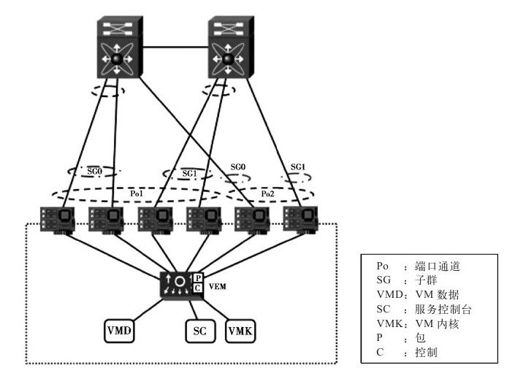

图　9-4　6NIC配置样例

·NX1KV端口通道1（Po1）：

·激活vPC-HM；

·携带VM数据。

·NX1KV端口通道2（Po2）：

·激活vPC-HM；

·携带VM数据、服务控制台、VM核心、控制以包传输。

·VEM配置：

·基于流的散列。

说明：最早的NX1KV产品，仅能支持两个子分组：0和1，4.0.4.SV1.2及更高版本可以支持多达32个子分组。
