9.5.3　FEX基本配置

有2种方式能同时连接到NX2K FEX和NX5K交换机：

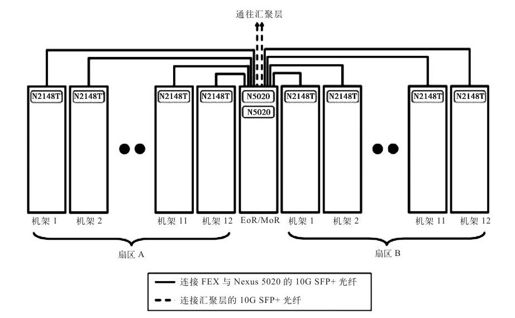

图　9-13　ToR FEX部署机架布局

·端口通道：将所有NX2K FEX与NX5K交换机之间的上行链路（最多为4）组织在一块作为端口通道，而FEX上所有的1G服务器端口（或主机接口）也都被绑定到该端口通道。网络传输将基于端口通道散列算法自动地使用剩下的上行链路，如果设计需求中要求考虑链路的可靠性及可获得性，就必须使用端口通道。

·静态绑定：NX2K FEX与NX5K交换机之间的每个上行链路都携带了FEX上一组1G服务器端口（或主机接口）数据，当上行链路发生故障时，相应的服务器端口也会保持“down”状态，直到上行链路再次恢复。

说明：在之前生成端口通道（以太网通道）时负载共享只实现了8个散列桶，如果上行链路是奇数个，则将产生非优化的负载共享。Nexus 5000和2000使用256个散列桶，使得在出现任意链路故障时，能够最小化链路之间的不平衡。可以基于L2/L3域进行散列（NX2148T就是采用这类方法的典型）。

图9-14解释了一个简单的NX5K/NX2K设置过程，每个FEX仅使用了2个上行链路（Eth1/17-18），每个FEX连接到一个主机，其中，HOST-1连接到FEX-101，HOST-2连接到FEX-121，FEX-101使用两条绑定在一起的上行链路作为连接NX5K-1的端口通道，而FEX-121也采用了同样2条上行链路，但是是以静态绑定方式连接到NX5K-2。

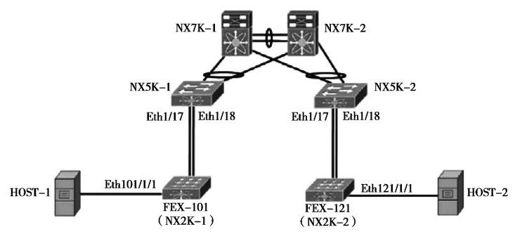

图　9-14　简单的NX5K/NX2K设置

说明：图9-14中，硬件平台由Nexus 5020P和Nexus 2148T FEX组成，Nexus 5020P交换机的操作系统为NX-OS 4.0（1a）N2（1a）。

FEX配置直接分两步完成：

·定义FEX（100-199）以及被该FEX使用的光纤上行链路（1～4）。

·配置相应的NX5K端口作为FEX-Fabric端口，并且关联到希望的FEX上。

代码清单9.7给出了一个FEX端口通道配置模板样例，“Pinning max-links”命令取值为1，因为一个端口通道被认为是单个逻辑链路。Eth1/17和Eth1/18被绑定到端口通道101，然后关联到FEX 101，FEX 101上的主机接口Ethernet101/1/1连接到VLAN 101中的HOST-1。

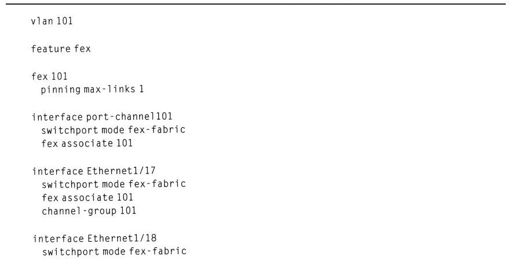

代码清单9.7　FEX端口通道配置模板

代码清单9.8中的“show fex 101 detail”是一个输出命令，负责验证当前附加的FEX的状态。从命令输出的结果可知，FEX 101的状态为“在线”，连接到HOST-1的FEX端口（主机接口）Eth101/1/1状态也为“up”。

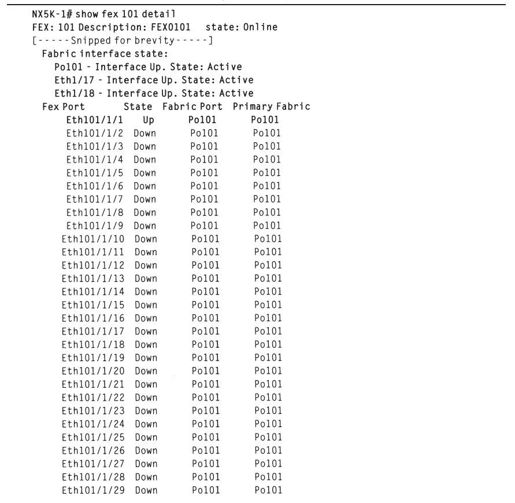

代码清单9.8　FEX状态验证

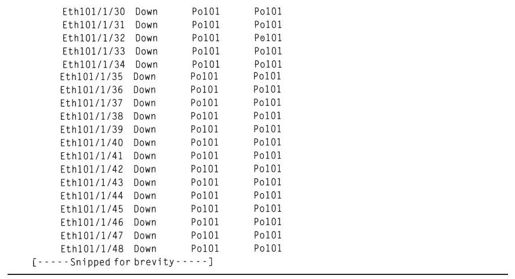

代码清单9.9调用了输出命令“show interface po101 fex-inf”来验证光纤接口与FEX接口（面向服务接口，也即主机接口）之间的传输映射状态。从命令输出结果可知，所有48个NX2K FEX接口都延展到了光纤端口通道101处。

代码清单9.10展示了一个FEX静态绑定配置模板样例。“pinning max-links”命令取值2，因为FEX 121采用静态绑定方法，将2条上行链路（Eth1/17和Eth1/18）连接到NX5K-2，FEX 121上的主机接口Ethernet 121/1/1连接到VLAN 121中的HOST-2。

代码清单9.11调用“show interface eth1/17 fex-intf”命令来展示光纤接口与FEX接口之间静态绑定的网络传输映射，从命令输出结果可知：FEX接口Eth121/1/1到Eth121/1/24都延展至光纤接口Eth1/17，而FEX接口Eth121/1/25到Eth121/1/48都延展至光纤接口Eth1/18。此时，连接到HOST-2的Eth121/1/1被“绑定”到光纤接口Eth1/17，这意味着：当上行链路Eth1/17“down”时，Eth121/1/1也会变成“down”状态，并一直保持该状态直到Eth1/17再次恢复为止。

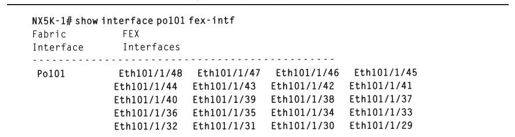

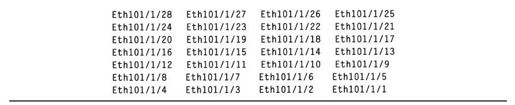

代码清单9.9　端口通道方法的网络映射

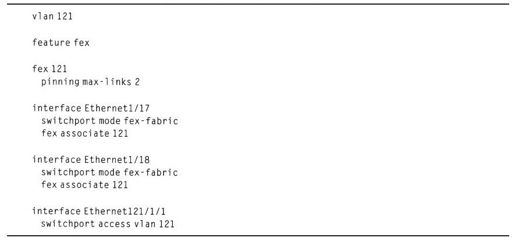

代码清单9.10　FEX静态绑定配置模板

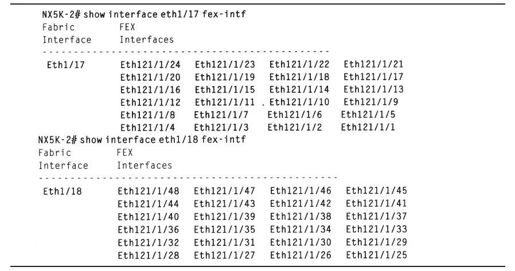

代码清单9.11　静态绑定方法中的网络映射
