2.1.2　IO总线

存储系统的性能瓶颈一般在于IO，因此，有必要对IO子系统的架构有一个大致的了解。以Intel x48主板为例，它是典型的南、北桥架构，如图2-3所示。北桥芯片通过前端总线（Front Side Bus,FSB）与CPU相连，内存模块以及PCI-E设备（如高端的SSD设备Fusion-IO）挂接在北桥上。北桥与南桥之间通过DMI连接，DMI的带宽为1GB/s，网卡（包括千兆以及万兆网卡），硬盘以及中低端固态盘（如Intel 320系列SSD）挂接在南桥上。如果采用SATAZ接口，那么最大带宽为300MB/s。

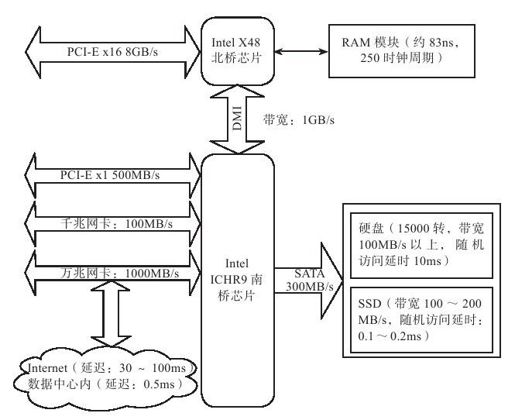

图　2-3　Intel X48主板南北桥架构
