8.4.2　数据结构

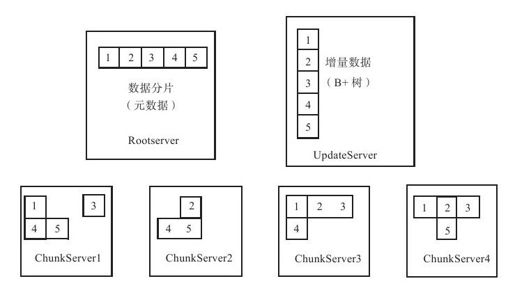

OceanBase数据分为基线数据和增量数据两个部分，基线数据分布在多台ChunkServer上，增量数据全部存放在一台UpdateServer上。如图8-5所示，系统中有5个子表，每个子表有3个副本，所有的子表分布到4台ChunkServer上。RootServer中维护了每个子表所在的ChunkServer的位置信息，UpdateServer存储了这5个子表的增量更新。

图　8-5　OceanBase数据结构

不考虑数据复制，基线数据的数据结构如下：

●每个表格按照主键组成一颗分布式B+树，主键由若干列组成；

●每个叶子节点包含表格一个前开后闭的主键范围（rk1，rk2]内的数据；

●每个叶子节点称为一个子表（tablet），包含一个或者多个SSTable；

●每个SSTable内部按主键范围有序划分为多个块（block）并内建块索引（block index）；

●每个块的大小通常在4～64KB之间并内建块内的行索引；

●数据压缩以块为单位，压缩算法由用户指定并可随时变更；

●叶子节点可能合并或者分裂；

●所有叶子节点基本上是均匀的，随机地分布在多台ChunkServer机器上；

●通常情况下每个叶子节点有2～3个副本；

●叶子节点是负载平衡和任务调度的基本单元；

●支持布隆过滤器的过滤。

增量数据的数据结构如下：

●增量数据按照时间从旧到新划分为多个版本；

●最新版本的数据为一颗内存中的B+树，称为活跃MemTable；

●用户的修改操作写入活跃MemTable，到达一定大小后，原有的活跃MemTable将被冻结，并开启新的活跃MemTable接受修改操作；

●冻结的MemTable将以SSTable的形式转储到SSD中持久化；

●每个SSTable内部按主键范围有序划分为多个块并内建块索引，每个块的大小通常为4～8KB并内建块内行索引，一般不压缩；

●UpdateServer支持主备，增量数据通常为2个副本，每个副本支持RAID1存储。
