2.1.5　存储层次架构

从分布式系统的角度看，整个集群中所有服务器上的存储介质（内存、机械硬盘，SSD）构成一个整体，其他服务器上的存储介质与本机存储介质一样都是可访问的，区别仅仅在于需要额外的网络传输及网络协议栈等访问开销。

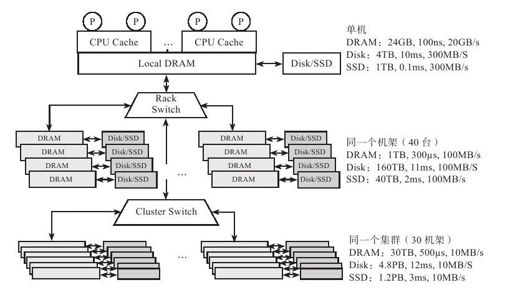

如图2-5所示，假设集群中有30个机架，每个机架接入40台服务器，同一个机架的服务器接入到同一个接入交换机，不同机架的服务器接入到不同的接入交换机。每台服务器的内存为24GB，磁盘为10×1TB的SATA机械硬盘（15000转）或者10×160GB的SSD固态硬盘。那么，对于每台服务器，本地内存大小为24GB，访问延时为100ns，本地SATA磁盘的大小为4TB（假设利用率为40%），随机访问的寻道时间为10ms，本地SSD磁盘的大小为1TB（假设利用率为60%），访问延时为0.1ms,SATA磁盘和SSD的访问带宽受限于SATA接口，最大不超过300MB/s。同一个机架下的服务器的内存总量大致为1TB，访问延时和带宽受限于网络，访问延时大约为300µs，带宽为100MB/s，磁盘总容量为160TB，访问延时为网络延时加上磁盘寻道时间，大约为11ms,SSD容量为40TB，访问延时为网络延时加上SSD访问延时，大约为2ms。整个集群下所有服务器的内存总量为30TB，访问延时和带宽受限于网络，跨机架访问需要经过聚合层或者核心层的交换机，访问延时大约为500µs，带宽大约为10MB/s，磁盘和SSD的访问延时分别为11ms以及2ms，带宽为10MB/s。

图　2-5　存储层次结构图

存储系统的性能主要包括两个维度：吞吐量以及访问延时，设计系统时要求能够在保证访问延时的基础上，通过最低的成本实现尽可能高的吞吐量。磁盘和SSD的访问延时差别很大，但带宽差别不大，因此，磁盘适合大块顺序访问的存储系统，SSD适合随机访问较多或者对延时比较敏感的关键系统。二者也常常组合在一起进行混合存储，热数据（访问频繁）存储到SSD中，冷数据（访问不频繁）存储到磁盘中。
