12.3.3　Apache YARN设计细节

Apache YARN在系统架构和软件设计等方面和MRv 1相比都有明显的改进。在前几节中，我们已经介绍了它的全新系统架构，而在本小节中，我们重点从软件设计和资源调度模型两方面介绍其采用的关键技术：在软件设计方面，YARN采用了基于服务的对象管理模型和基于事件驱动的并发模型；而在资源调度模型方面，YARN采用了更为细粒度的基于真实资源需求量的调度模型。

1.基于服务的对象管理模型

对于生命周期较长的对象，YARN采用了基于服务的对象管理模型对其进行管理。该模型主要有以下几个特点。

❑将每个被服务化的对象分为4个状态：NOTINITED（被创建）、INITED（已初始化）、STARTED（已启动）、STOPPED（已停止）。

❑任何服务状态变化都可以触发另外一些动作。

❑可通过组合的方式对任意服务进行组合，以便进行统一管理。

YARN中关于服务模型的类图如图12-8所示。在这个图中，我们可以看到，所有的服务对象最终均实现了接口Service，它定义了最基本的服务初始化、启动、停止等操作，而AbstractService类则提供了一个最基本的Service实现。YARN中所有对象，如果是非组合服务，则直接继承AbstractService类即可，否则需继承CompositeService。比如，对于ResourceManager而言，它是一个组合服务，它组合了各种服务对象，包括ClientRMService、ApplicationMasterLauncher、ApplicationMasterLauncher等。

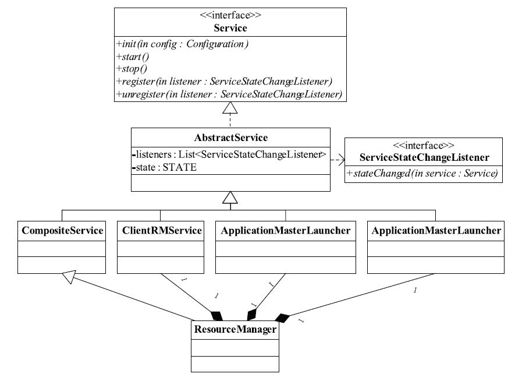

图　12-8　YARN中服务模型的类图

2.基于事件驱动的并发模型

YARN采用了基于事件驱动的并发模型。该模型能够大大增强并发性，从而提高系统整体性能。为了构建该模型，YARN将各种处理逻辑抽象成事件和对应事件调度器，并将每类事件的处理过程分割成多个步骤，用有限状态机表示。YARN中的事件处理模型如图12-9所示。

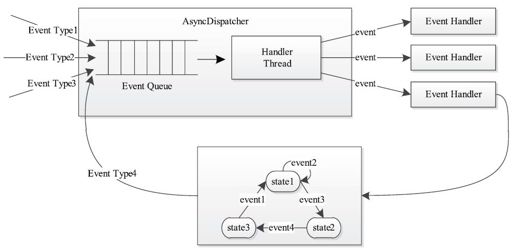

图　12-9　YARN的事件处理模型

整个处理过程大致为：处理请求会作为事件进入系统，由中央调度器（AsyncDispatcher）负责传递给相应事件调度器（Event Handler），该事件调度器可能将该事件转发给另外一个事件调度器，也可能交给一个带有有限状态机的事件处理器；其处理结果也以事件的形式输出给中央调度器，而新的事件会再次被中央调度器转发给下一个事件调度器，直至处理完成（达到终止条件）。

3.基于真实资源需求量的调度模型

不同于MRv 1中基于slot的资源模型，YARN采用了基于真实资源需求量的调度模型：集群中各个节点周期性向ResourceManager汇报各类资源使用情况（如CPU、内存等），而ResourceManager则根据各个作业的真实资源量需求，结合一些资源约束，进行资源分配和任务调度。

用户提交应用程序后，对应的ApplicationMaster负责将应用程序的资源需求转化成符合特定格式的资源请求，并发送给ResourceManager。一旦某个节点出现空闲资源，ResourceManager中的调度器将决定把这些空闲资源分配给哪个应用程序，并封装成Container返回给对应的ApplicationMaster。

ApplicationMaster发送的资源请求形式如下：

＜Priority, Hostname, Resource，#Container＞

上述的形式中涉及的几个属性的含义分别如下。

❑Priority：资源优先级。不同于MRv 1中的优先级概念（只有5种优先级，且难以扩展），YARN允许优先级是任意正整数，而具体怎样规划各种资源的紧急程度，完全由应用程序的ApplicationMaster决定。比如YARN自带的MapReduce框架的ApplicationMaster将资源分为三种优先级，分别是PRIORITY_FAST_FAIL_MAP（运行失败Map Task Attempt所需资源的优先级）、PRIORITY_REDUCE（Reduce Task所需资源的优先级）和PRIORITY_MAP（Map Task所需资源的优先级），优先级分别是5、10和20（Priority对应的数值越小，优先级越高）。ResourceManager将优先为优先级高的任务分配资源。

❑Hostname：期望分配的资源所在节点。调度器会优先为应用程序分配满足数据本地化的资源，这样可避免移动数据从而提高效率。而根据数据本地化的三个级别（Node-local、Rack-local和Off-switch），该属性有三个可选值：资源所在节点，资源所在机架和“”。其中，“”表示可在任何节点上。

❑Resource：表示需要的资源量。截至2.0.3-alpha版本，YARN仅支持CPU和内存两种资源^[1]。

❑#Container：需要符合以上资源描述（优先级、所在节点和资源需求三方面的需求）的Container的数量。对于MapReduce而言，同一个作业的所有同类型任务需要的资源量是相同的。

【实例】“＜10，nodeX, memory：2GB|CPU：1，2＞”表示请求2个满足以下条件的优先级为10的Container：位于节点nodeX上、2 GB内存、1个CPU，这两个Container的优先级均为10。这意味着，如果没有优先级更高的Container需求，则需要优先分配这2个Container。

如果ApplicationMaster获取到了新资源，它会收到一个Container列表，其中每个Container主要包含以下内容：

＜ContainerId, NodeId, NodeHttpAddress, Resource, ContainerToken＞

当收到一个ID为ContainerId的Container后，ApplicationMaster将与ID为NodeId的NodeManager通信，并使用ContainerToken进行安全认证，以要求它启动一个占用Resource资源量的Container，在该Container中启动任务。与MRv 1只能够启动Java应用程序不同，YARN允许启动任意进程，比如Shell脚本、PHP进程、Python进程等。

[1]https://issues. apache.org/jira/browse/YARN-2
