9.1.2　方式控制寄存器TMOD

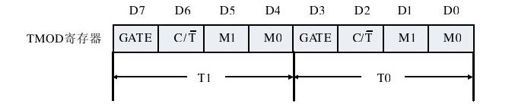

TMOD寄存器用于定义T0和T1的工作方式和4种工作模式，其单元地址为89H。定时器/计数器0和1的方式控制寄存器TMOD，如图9.2所示。其中，低4位用于控制T0，高4位用于控制T1，两部分操作和含义完全相同。下面分别介绍各个控制位的含义。

9.1.2　方式控制寄存器TMOD - 图1

图　9.2　方式控制寄存器TMOD

1.门控制位GATE（D7、D3）

当门控制位GATE置1时，定时器/计数器的运行受单片机外部引脚的控制。其中，INT0引脚（Pin3.5）控制T0，当该引脚为高电平且启/停控制位TR0置1时，定时器/计数器T0被选通；INT1引脚（Pin3.5）控制T1，当该引脚为高电平且启/停控制位TR1置1时，定时器/计数器T1被选通。

当门控制位GATE=0时，定时器/计数器的运行不受单片机外部引脚的控制。只要TR0或TR1置1，相应的定时器/计数器就被选通。

2.工作方式选择位C/T（D6、D2）

工作方式选择位C/T用于选择定时器工作方式还是计数器工作方式。当C/T=0时，为定时器工作方式；当C/T=1时，为计数器工作方式。

在定时器工作方式下，单片机将外界晶振脉冲的12分频信号作为计数器的计数信号，即对单片机内部的机器周期进行计数。例如，单片机外接12MHz晶振，则该定时器的计数频率为1MHz。

在计数器工作方式下，单片机将使用外部引脚P3.4（T0）或P3.5（T1）的输入脉冲作为计数脉冲。当T0或T1输入发生从高到低的负跳变时，相应的计数器加1。在51系列单片机中，最高计数频率为晶振频率的1/24。

3.工作模式选择位M1（D5、D1）和M0（D4、D0）

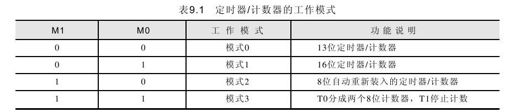

工作模式选择位M1和M0用于设置定时/计数器的工作模式，对应4种工作模式，如表9.1所示。

9.1.2　方式控制寄存器TMOD - 图2

单片机复位后，寄存器TMOD的所有位均为0，即自动设置为定时器方式和工作模式0。用户可以在C51程序对TMOD寄存器进行设置。由于TMOD寄存器不能进行位寻址，所以只能采用整字节赋值来设置其内容。

在KeilµVision3集成开发环境中，头文件reg51.h中包含了对特殊功能寄存器TMOD的声明，示例如下。

sfr TMOD=0x89；//声明特殊功能寄存器TMOD

在C51程序中加入该头文件后，便可以在程序中直接为其赋值，示例如下。

TMOD=0x20；//初始化T1为定时功能，模式2

该语句设置TMOD=0x20=00100000B，即选择定时器/计数器T1，且工作于模式2，即8位自动重新装入的定时器/计数器。
