15.5.2　程序设计

这里采用C51语言编写程序，具体操作步骤如下。

（1）在KeilµVision3集成开发环境中，选择“Project”→“New”→“µVision Project”新建一个工程，并保存。

（2）在弹出的选择器件对话框中，选择Atmel公司的AT89S52，如图15.31所示。

（3）单击“确定”按钮，此时询问是否添加启动代码，如图15.32所示。单击“是”按钮选择添加启动代码，完成工程的建立。

15.5.2　程序设计 - 图1

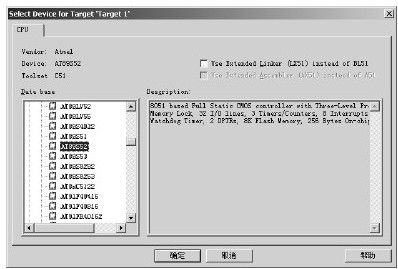

图　15.31　选择单片机AT89S52

15.5.2　程序设计 - 图2

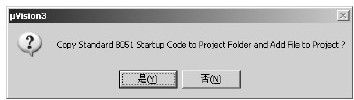

图　15.32　添加启动代码

（4）选择“File”→“New”命令，新建一个程序文件，并保存为*.C文件。用户可以在其中输入程序源代码，示例如下。

include＜reg52.h＞//头文件

include＜stdio.h＞

unsigned data i；

unsigned char*p；//建立数组指针

unsigned char wbyte；

sbit E=P3^2；//读写使能信号，1有效

sbit R_W=P3^1；//读写选择信号；1为读选通，0为写选通

sbit RS=P3^0；

sbit D_I=P3^0；//数据指令选择信号；1为数据操作，0为写指令或读状态

char code Hanzi[32]=//汉字和字符数组

{

0x02，0x03，//笑脸，心

0x03，//心

0xb1，0xb1，//汉字“北”

0xbe，0xa9，//汉字“京”

0xb0，0xc2，//汉字“奥”

0xd4，0xcb，//汉字“运”

0xbb，0xe1，//汉字“会”

0x03，//心

0x03，0x02，//心，笑脸

0x30，0x31，//0，1

0x32，0x33，//2，3

0x34，0x35，//4，5

0x36，0x37，//6，7

0x38，0x39，//8，9

0x41，0x42，//A，B

0x43，0x44，//C，D

0x45，0x46//E，F

}；

char code Hanzi1[28]=//汉字和字符数组

{

0xbb，0xb6，//汉字“欢”

0xd3，0xad，//汉字“迎”

0xc4，0xfa，//汉字“您”

0xa3，0xa1，//！

0x20，0x20，//空格

0x20，0x20，

0x20，0x20，

0x20，

0x32，0x30，//2，0

0x30，0x38，//0，8

0x2d，0x30，//-，0

0x38，0x2d，//8，-

0x30，0x38，//0，8

0x20，0x20，//空格

0x20，

}；

unsigned char data j；

unsigned char data k；

void WCOM（unsigned char dcode）；//指令操作子函数

void Dat（unsigned char ddata）；//数据操作子函数

void Imim（）；/

void Clearlcd（）；//基本指令集清屏子函数

void Hanz（）；//汉字显示子函数

void main（）

{

Imim（）；//初始化

Clearlcd（）；

j=32；//所建立的第一个汉字数组中元素的个数

k=0x80；//起始点：80h-8fh为在第一行显示

p=Hanzi；//指针指向数组的首地址*/

Hanz（）；//在1、3行写汉字程序

j=28；//所建立的第二个汉字数组中元素的个数

k=0x92；//起始点：90h-9fh为在第二行显示

p=Hanzi1；

Hanz（）；//在2、4行写汉字程序

while（1）

{

}

}

在该程序中，定义了液晶显示模块的E接单片机P3.2引脚，R_W接单片机P3.1引脚，D_I/RS接单片机P3.0引脚。程序中还定义了Hanzi和Hanzi1为两个汉字和字符数组，用于存放第一、三行和第二、四行显示的汉字和字符。其中的显示数据可以在ST7920字符集中查找。

在main主函数中，首先初始化液晶屏，然后进行基本指令集的清屏操作。接着将指针p分别指向Hanzi和Hanzi1，然后调用Hanz（）函数在液晶屏上显示预定义的汉字和字符。液晶屏上的显示内容，如图15.33所示。

15.5.2　程序设计 - 图3

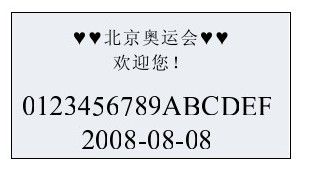

图　15.33　液晶屏显示内容
