13.1.3　性能分析器

KeilµVision3集成开发环境中，内建了性能分析器，如图13.4所示。性能分析器用于在程序运行时，统计各个函数或者程序模块的执行次数及运行时间，以便找到程序最耗时的部分进行优化。

13.1.3　性能分析器 - 图1

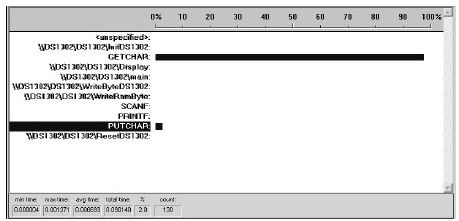

图　13.4　性能分析器

其中，＜unspecified＞表示没有指定的函数或模块，其余的均为指定的函数或模块。对于每个函数或程序模块，性能分析器中以条状图显示其占用的时间比例。如果单击选中其中某个函数，则下面的状态栏中显示了该函数或程序模块的统计数据，其含义如下所示。

❑“min time”：函数或程序模块占用的最小时间。

❑“max time”：函数或程序模块占用的最大时间。

❑“avg time”：函数或程序模块占用的平均时间。

❑“total time”：函数或程序模块占用的总时间。

❑“%”：函数或程序模块占用时间的比例。

❑“count”：函数或模块执行的次数。

在KeilµVision3集成开发环境中，使用性能分析器的步骤如下。

（1）选择“Debug”→“Start/Stop Debug Session”命令，进入程序仿真调试模式。

提示在“文件工具栏”右侧也有“Start/Stop Debug Session”菜单命令对应的按钮，通过该按钮可快速进入调试状态。

（2）选择“View”→“Performance Analyzer Window”命令，打开性能分析器，如图13.5所示。此时，性能分析器中没有指定任何函数或者程序模块。

（3）右击性能分析器窗口，选择“Setup PA”命令，打开“Setup Performance Analyzer”对话框，如图13.6所示。在“Setup Performance Analyzer”对话框中，“Function Symbols”列出了所有的函数或者程序模块，“Current PA Ranges”列出了当前的性能分析范围，“Define Performance Analyzer Range”为定义一个性能分析函数。

13.1.3　性能分析器 - 图2

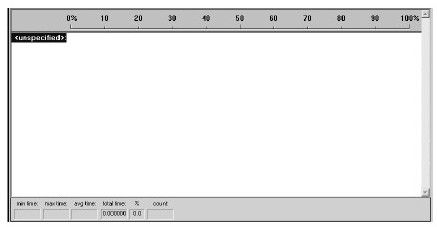

图　13.5　性能分析器窗口

13.1.3　性能分析器 - 图3

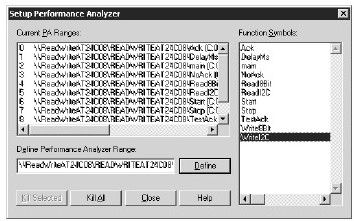

图　13.6　“Setup Performance Analyzer”对话框

（4）在“Setup Performance Analyzer”对话框的“Function Symbols”中，双击需要分析的函数，将其添加到“Define Performance Analyzer Range”文本框。

（5）单击“Define”按钮，将选中的函数或程序模块添加到“Current PA Ranges”中。

（6）单击“Close”按钮，关闭“Setup Performance Analyzer”对话框。

（7）选择“Debug”→“Run”命令，程序便开始仿真执行。此时，便可以看到性能分析器的统计结果，如图13.7所示。当然，也可以单步执行程序来查看性能分析器的统计结果。

在性能分析器窗口中，以条状图显示了选中的函数或者程序模块执行所消耗CPU时间的比例。从图中可以看出，延时函数DelayMs消耗单片机CPU的时间最长。

13.1.3　性能分析器 - 图4

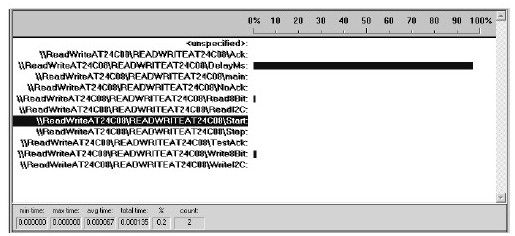

图　13.7　性能分析器统计结果
