9.5.2　定时器/计数器模式3的程序设计

定时器/计数器模式3中，TH0和TL0分别作为两个独立的8位定时器使用，其程序设计可以按照前面介绍的初始化步骤来实现。假定8051单片机（或者其他兼容型号单片机）外接6MHz晶振，需要在P1.0端口和P1.1端口输出如图9.4所示的波形。从图中可以看出，P1.0引脚的方波周期为400µs，P1.1引脚的方波周期为800µs。程序中可以采用TL0和TH0产生200µs和400µs的定时中断，并在中断服务例程中对P1.0引脚和P1.1引脚取反而得到。

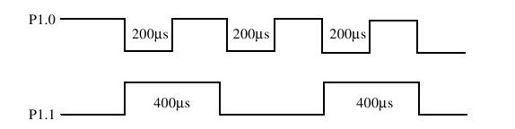

图　9.4　波形图

由于采用了6MHz的晶振，因此单片机的机器周期为12÷6MHz=2×10^-6s=2µs。根据前面介绍的定时初值的计数方法，定时时间=200µs=200×10^-6=（2⁸-X）×2×10^-6，因此定时器TL0的初值为X=156=9CH。同样，定时时间=400µs=400×10^-6=（2⁸-X）×2×10^-6，因此定时器TL0的初值为X=56=38H。如果采用C51语言进行程序设计，其程序示例如下。

include＜reg51.h＞//头文件

sbit Wave1=P1^0；//定义位变量

sbit Wave2=P1^1；

void T0ISR（void）interrupt 1//定时器T0中断响应

{

Wave1=～Wave1；

TL0=0x9C；//重置计数初值

}

void T1ISR（void）interrupt 3//定时器T1中断响应

{

Wave2=～Wave2；

TH0=0x38；//重置计数初值

}

void main（void）//主函数

{

Wave2=0；//初始化P1^1=0

TMOD=0x03；//设置定时器T0为模式3

TL0=0x9C；//初始化

TH0=0x38；

TR0=1；

ET0=1；

TR1=1；

ET1=1；

EA=1；//开中断

while（1）//主循环

{

}

}

该程序可以在KeilµVision3集成开发环境中运行。在程序中，将P1.0引脚定义为位变量Wave1，P1.1引脚定义为位变量Wave2。在main主函数中首先将P1.1引脚赋为0，并初始化定时器T0为模式3，接着打开相应的中断。在while主循环中不进行任何操作，而是等待定时器的中断。当定时器TL0和TH0溢出时将触发中断，程序将分别进入中断服务例程T0ISR和T1ISR，此时首先取反P1.0引脚和P1.1引脚，然后重置计数初值进入下一次定时。
