11.7　上机实践

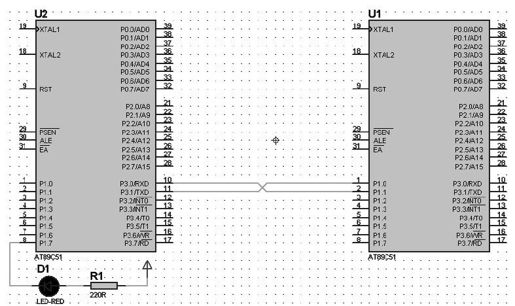

如图11.13所示是一个双机通信的原理图，该图中将U1的数据通过P1.0和P1.2口发往U2，U2通过P3.0接收数据。为了显示接收到的数据，在P1.7口接上一个LED，根据接收的数据闪烁该LED灯。

1.编写程序，由U1向U2发送数据0x7F和0xFF两个字节。

2.编写程序，由U2接收U1发送的数据，并根据接收的数据，使接在U2的P1.7端口的LED闪烁。

提示U1作为发送机，通过P1.1端口输出数据。U2作为接收机，通过P3.0（RXD）接收U1的P1.0发送的数据，在U2的工程中通过串行口接收数据。

图　11.13　双机通信
