19.2.2　发送方程序设计

这里在KeilµVision3集成开发环境中，使用Keil C51语言进行设计。首先在KeilµVision3集成开发环境中建立项目，具体操作步骤如下。

（1）在KeilµVision3集成开发环境中，选择Project→New→µVision Project命令，新建一个工程，并保存。

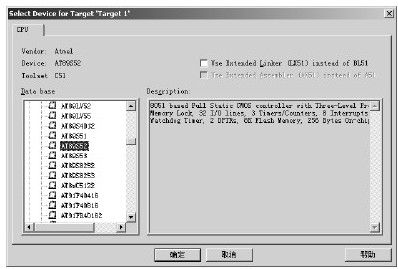

图　19.9　选择单片机AT89S52

（2）在弹出的选择器件对话框中，选择Atmel公司的AT89S52，如图19.9所示。

（3）单击“确定”按钮，此时询问是否添加启动代码，如图19.10所示。

（4）单击“是”按钮，选择添加启动代码，完成工程的建立。

图　19.10　添加启动代码

（5）选择File→New命令，新建一个程序文件，并保存为*.C文件，可以在其中输入程序源代码。发送方A的程序源代码示例如下。

include＜reg52.h＞

define uchar unsigned char

uchar idata buf[10]；

uchar CheckSum；//校验和

void main（void）

{

uchar i；

SCON=0x50；//设置串行口：方式1，8位UART，允许接收

TMOD|=0x20；//设置定时器T1，方式2，8位自动重装

PCON=0x80；//设置SMOD=1

TL1=0xF4；//波特率4800bit/s，初值

TH1=0xF4；

TR1=1；//启动定时器T1

for（i=0；i＜10；i++）//初始化数据

{

buf[i]=i；

}

do

{

SBUF=0xAB；//发送联络信号AB

while（TI==0）；//等待发送结束

TI=0；

while（RI==0）；//等待B机回答

RI=0；

}while（（SBUF^0xBA）！=0）；//B机未准备好，继续联络

do

{

CheckSum=0；//清校验和

for（i=0；i＜10；i++）

{

SBUF=buf[i]；

CheckSum+=buf[i]；//求校验和

while（TI==0）；

TI=0；

}

SBUF=CheckSum；//发送校验和

while（TI==0）；

TI=0；

while（RI==0）；

RI=0；//等待B机应答

}while（SBUF！=0）；//出错则重

}

在程序中，首先初始化串口以及待发送的数据。然后，发送方A发送联络信号0xAB。接收方B接收到后，返回应答信号0xBA，表示可以接收数据。接着，发送方A发送数据以及校验和。如果发送方A接收到0xEE，则表示发送出错，A重新发送。发送方A的程序流程如图19.11所示。

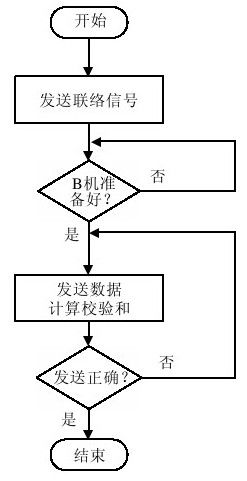

图　19.11　发送方A的程序流程图
