18.5　上机实践

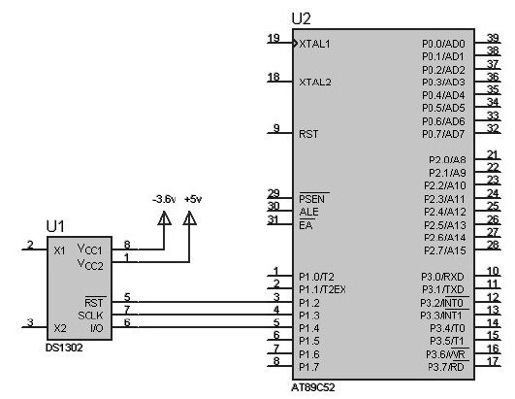

如图18.16所示是一个DS1302与AT89C52连接的电路示意图，其中，DS1302的RST连到AT89C52的P1.2，SCLK连接到P1.3，I/O连接到P1.4，按该图的结构编写以下程序。

1.编写子函数，完成对DS1302的初始化。

2.编写子函数，向DS1302写入一个字节的数据。

3.编写子函数，允许向DS1302充电。

4.编写子函数，设置是否允许向DS1302寄存器写入数据，即该函数用来设置DS1302的写入允许可写入保护。

5.编写子函数，从DS1302中读入一个字节的数据。

6.编写主程序，调用以上编写的子函数，完成设计日期和时间以及显示日期和时间的功能。

图　18.16　电路图
