14.3　C51矩阵式键盘设计实例

下面给出一个完整的矩阵式键盘设计实例，包括电路图以及C51程序。其中，采用了应用最为广泛的4×4矩阵式键盘和线反转法。单片机通过循环调用线反转法子函数来获取按键的键值，然后根据键值的大小，使发光二极管闪烁相应的次数。

14.3.1　电路图

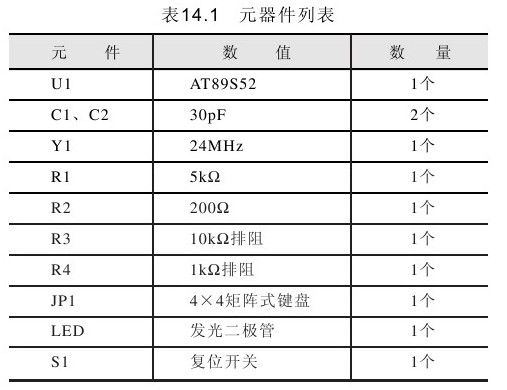

该实例完整的电路图，如图14.8所示。该电路所需的元器件如表14.1所示。

其中，单片机选用ATMEL公司的AT89S52单片机，当然也可以采用其他兼容的51系列单片机。R3为单片机P0端口的上拉电阻。P2.0端口外接一个发光二极管，单片机根据按键的键值来使其闪烁相应的次数。

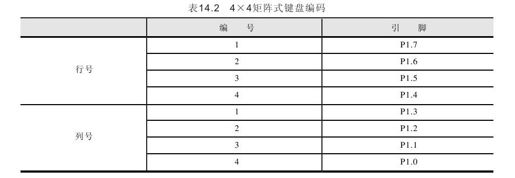

键盘接口为KEY，这里采用4×4矩阵式键盘，R4为键盘上拉电阻。4×4矩阵式键盘的列分别接P1.0～P1.3，行分别接P1.4～P1.7。键盘编码，如表14.2所示。

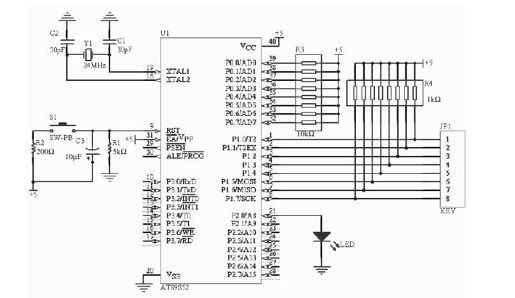

图　14.8　电路图
