13.2.7　低功耗仿真

51系列单片机提供了两种低功耗模式，省电保持模式和休眠运行模式。用户可以在软件中通过检查PCON.4的标志位查看电源的状态，从而根据情况将单片机设置为低功耗模式。

另外，在程序设计中，也可以通过特殊功能寄存器PCON来进行设置低功耗模式。当CPU置PCON.1位为1后，即PD=1，单片机便进入省电模式；当CPU置PCON.0位为1后，即IDL=1，单片机便进入休眠运行模式。如果同时写入PD和IDL时，PD优先，即单片机优先进入省电模式。

在KeilµVision3集成开发环境中，提供了低功耗模式的仿真支持。这里以AT89S52为例进行介绍，具体仿真操作步骤如下。

（1）按照前面的方法，新建一个工程。其中，选择Atmel公司的AT89S52单片机。

（2）选择“File”→“New”命令，新建一个程序文件，并保存为*.C文件，在其中输入如下的程序源代码。

include＜reg52.H＞//头文件

void main（void）//主函数

{

while（1）//主循环

{

if（P2==0x01）//判断

{

PCON=0x01；//省电模式

}

else if（P2==0x02）

{

PCON=0x02；//休眠运行模式

}

Else//其他语句

{

}

}

}

在该程序中，通过while循环对P2端口的值进行判断，来使单片机进入不同的低功耗模式。当P2端口为0x01时，置PCON=0x01，单片机进入省电模式；当P2端口为0x02时，置PCON=0x02，单片机进入休眠运行模式。

（3）选择“Debug”→“Start/Stop Debug Session”命令，进入程序仿真调试模式。

（4）选择“Peripherals”→“I/O-Ports”→“Port 2”命令，打开并行I/O端口P2的仿真界面。

（5）在P2端口的仿真界面上设置端口数据为0x02，即模拟休眠按键输入，如图13.44所示。

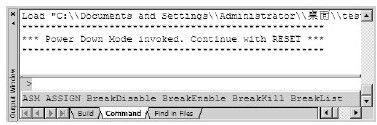

（6）选择“Debug”→“Run”命令，程序便开始仿真执行。此时由于P2端口为0x02，因此，程序中执行PCON=0x02语句，单片机进入休眠运行模式。在“Output Window”窗口中可以看到“Power Down Mode invoked.Continue with RESET”的输出信息，表示单片机已经进入相应的低功耗模式，如图13.45所示。

13.2.7　低功耗仿真 - 图1

图　13.44　P2端口置为0x02

13.2.7　低功耗仿真 - 图2

图　13.45　仿真输出结果

（7）当仿真完成后，选择“Debug”→“Start/Stop Debug Session”命令，可以退出程序仿真调试模式。
