17.3.3　仿真分析

当完成程序设计和编译后，可以在KeilµVision3集成开发环境中对程序进行仿真，以确保程序的正确性。具体操作步骤如下。

（1）在KeilµVision3集成开发环境中，选择“Debug”→“Start/Stop Debug Session”命令，进入仿真分析状态。

（2）选择“Peripherals”→“Serial”命令，打开串口仿真窗口“UART#0”。

（3）按F5键，开始执行仿真。

（4）此时，在串行仿真接口中便输出DS18S20的控制菜单。此时可以选择各个菜单，来查看程序的执行情况。

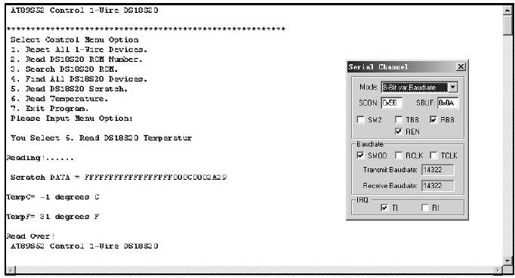

（5）这里输入6，即选择读取温度值。程序便输出对应的摄氏温度值以及华氏温度值，如图17.12所示。

图　17.12　仿真结果

当仿真无误后，便可以将程序下载到单片机中执行。

注意在程序仿真中，由于没有具体的外界温度被检测到，因此看到的温度是DS18S20中的一个初始值。若将程序下载到单片机中执行，将显示实际检测到的温度。
