16.3.8　单字节读子函数

单字节读子函数用于从I²C数据总线读入单个字节的数据。程序中，可以通过for循环语句，逐位将数据读入。该函数在使用之前，同样需要先使用起始信号子函数启动I²C总线数据传输。单字节读子函数的流程图如图16.8所示，其函数示例如下。

unsigned char Read8Bitic（）//读一个字节数据子程序

{

unsigned char temp，rbyte；

rbyte=0；//初始化

for（temp=0；temp＜8；temp++）//循环，逐位读入字节数据

{

SCL=1；

Delays（1）；

rbyte=rbyte＜＜1；//左移一位

Delays（1）；

rbyte=rbyte|（（unsigned char）（SDA））；//数据线上的数据存入rbyte的最低位

SCL=0；

Delays（1）；

}

return（rbyte）；

}

//返回读入的数据

图　16.7　单字节写子函数流程图

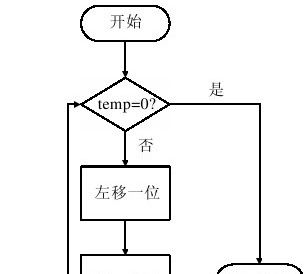

图　16.8　单字节写读函数流程图
