18.3.2　程序设计

这里采用C51语言，在KeilµVision3集成开发环境中编写程序，来实现对DS1302的控制。本例的程序功能是首先初始化DS1302，然后通过输入不同的字符来分别执行初始化、时钟操作和RAM操作，分别介绍如下。

❑输入字符s或者S，设置日期和时间操作。此时可以再次输入字符来设置年、月、日、星期、时、分和秒信息。

❑输入字符i或者I，进入初始化操作。此时可以详细设置时间和日期等。

❑输入字符r或者R，进入RAM操作。此时可以选择单字节写RAM（输入字符b或者B）、多字节写RAM（输入字符w或者W）或者多字节读RAM（输入字符r或者R）。

❑输入字符d或者D，显示当前日期和时间。

❑输入字符e或者E，退出程序。

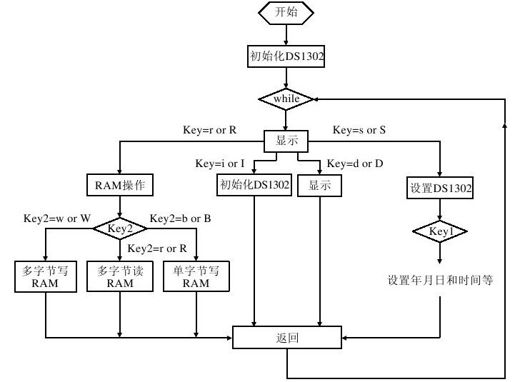

主程序的流程图，如图18.10所示。其中，省略了设置时间的下级选项。

图　18.10　主程序流程图

首先在KeilµVision3集成开发环境中建立项目，具体操作步骤如下。

（1）在KeilµVision3集成开发环境中，选择Project→New→µVision Project命令，新建一个工程，并保存。

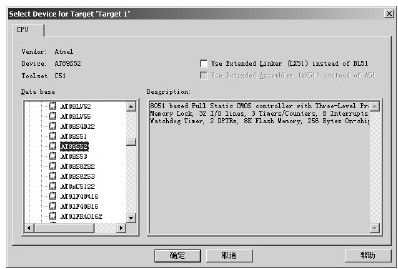

（2）在弹出的选择器件对话框中选择Atmel公司的AT89S52，如图18.11所示。

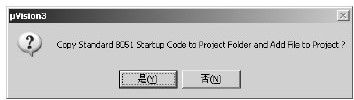

（3）单击“确定”按钮，此时询问是否添加启动代码，如图18.12所示。

图　18.11　选择单片机AT89S52

（4）单击“是”按钮添加启动代码，完成工程的建立。

图　18.12　添加启动代码

（5）选择File→New命令，新建一个程序文件，并保存为*.C文件，可以在其中输入程序源代码，示例如下。

include＜reg52.h＞

//头文件

include＜stdio.h＞

define uchar unsigned char

//宏定义

sbit SCLK=P1^3；//声明接口引脚

sbit I_O=P1^4；

sbit RSTB=P1^5；

void ResetDS1302（）；//复位子函数

uchar ReadByteDS1302（）；//字节读取子函数

void WriteByteDS1302（uchar W_Byte）；//字节写入子函数

void SetYear（）；//年设置子函数

void SetMonth（）；//月设置子函数

void SetDate（）；//日设置子函数

void SetDay（）；//星期设置子函数

void SetHour（）；//小时设置子函数

void SetMinute（）；//分钟设置子函数

void SetSecond（）；//秒设置子函数

void DisableWrite（）；//写保护子函数

void EnableWrite（）；//写允许子函数

void Charge（）；//充电控制子函数

void InitDS1302（）；//初始化子函数

void WriteRamByte（）；//RAM字节写入子函数

void Display（uchar loop）；//时钟显示子函数

void BurstReadRAM（）；//多字节突发方式读取RAM子函数

void BurstWriteRAM（）；//多字节突发方式写入RAM子函数

void main（void）//主函数

{

uchar Key，Key1，Key2；

SCON=0x50；//设置串行口：方式1，8位UART，允许接收

TMOD|=0x20；//设置定时器T1，方式2，8位自动重装

PCON=0x80；//设置SMOD=1

TL1=0xF4；//波特率4800bit/s，初值

TH1=0xF4；

TR1=1；//开启定时器1

TI=1；

printf（“*AT89S52 CONTROL DS1302*\n\n”）；

printf（“Initialize the DS1302.\n”）；

InitDS1302（）；//初始化DS1302

while（1）

{

printf（“\nEnter DS1302 Menu Selection：\n”）；

printf（“d or D：Display Clock Routine\n”）；

printf（“s or S：Set DS1302\n”）；

printf（“i or I：Run the Initialize Routine\n”）；

printf（“r or R：Run the RAM Routine\n”）；

printf（“e or E：Exit\n”）；

Key=_getkey（）；//获取输入字符

switch（Key）

{

case‘d’：//执行时钟操作

case‘D’：

printf（“\rRun the Display Clock Routine\n”）；

Display（1）；

break；

case‘s’：//初始化DS1302

case‘S’：

printf（“\rRun Set DS1302\n”）；

printf（“\nEnter DS1302 Time Set Menu Selection：”）；

printf（“y or Y：Set year\n”）；

printf（“M：Set Month\n”）；

printf（“D：Set date\n”）；

printf（“d：Set day\n”）；

printf（“h or H：Set hour\n”）；

printf（“m：Set minute\n”）；

printf（“s or S：Set second\n”）；

Key1=_getkey（）；//获取输入字符

switch（Key1）

{

case‘y’：//设置年

case‘Y’：

SetYear（）；

break；

case‘M’：//设置月

SetMonth（）；

break；

case‘D’：//设置星期

SetDate（）；

break；

case‘d’：//设置日

SetDay（）；

break

case‘h’：//设置小时

case‘H’：

SetHour（）；

break；

case‘m’：//设置分钟

SetMinute（）；

break；

case‘s’：//设置秒

case‘S’：

SetSecond（）；

break；

default：

printf（“Please Input the Right Option”）；

}

break；

case‘i’：//初始化DS1302

case‘I’：

printf（“Run the Initialize Routine\n”）；

InitDS1302（）；

break；

case‘r’：//RAM操作

case‘R’：

printf（“\rRun the RAM Routine\n”）；

printf（“\nEnter DS1302 RAM Menu Selection：”）；

printf（“b or B：Write RAM Byte\n”）；

printf（“r or R：Burst Read RAM\n”）；

printf（“w or W：Burst Write RAM\n”）；

Key2=_getkey（）；//获取输入字符

switch（Key2）

{

case‘b’：//RAM字节写入

case‘B’：

WriteRamByte（）；

break；

case‘r’：//多字节突发方式读取RAM

case‘R’：

BurstReadRAM（）；

break；

case‘w’：//多字节突发方式写入RAM

case‘W’：

BurstWriteRAM（）；

break；

default：

printf（“Please Input the Right Option”）；

}

break；

case‘e’：//退出

case‘E’：

goto exit；

break；

default：

printf（“Please Input the Right Option”）；

}

}

exit：printf（“Exit the program”）；

}

在该程序中，首先定义了DS1302和AT89S52的接口引脚。在main主函数中，首先初始化串口为模式1，并设置定时器T1为8位自动重载方式，设置波特率为4800bit/s，随后启动定时器T1。接着，调用InitDS1302（）函数初始化DS1302。在while主循环中，通过_getkey（）函数获取输入字符，分别执行设置日期时间操作、RAM操作、复位DS1302以及退出等。

当程序编写完毕后，便可以编译仿真。如果编译通过，可以将程序写入AT89S52单片机中执行，通过串口来控制实时时钟芯片DS1302工作。
