18.1.2　实时时钟芯片DS1302的日期操作

DS1302的日期操作主要用于对日期和时间相关的寄存器进行操作。实时时钟芯片DS1302与日期和时间有关的寄存器数据格式，如图18.3所示。下面分别介绍各个寄存器的含义。

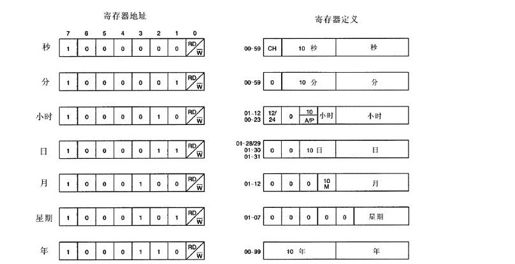

图　18.3　DS1302的日期数据格式

❑秒寄存器，其中以BCD码形式分别存放秒数据。秒寄存器的最高位为时钟暂停控制位，该位设置为0时时钟振荡器暂停，DS1302进入低功耗状态，该位设置为1时启动时钟振荡器。秒寄存器的地址为00H。

❑分寄存器，其中以BCD码形式分别存放分钟数据。分寄存器的地址为01H。

❑小时寄存器，其中以BCD码形式分别存放小时数据。小时寄存器的地址为02H。

❑日寄存器，其中以BCD码形式分别存放日期数据。日寄存器的地址为03H。

❑月寄存器，其中以BCD码形式分别存放月数据。月寄存器的地址为04H。

❑星期寄存器，其中以BCD码形式分别存放星期数据。星期寄存器的地址为05H。

❑年寄存器，其中以BCD码形式分别存放年数据。年寄存器的地址为06H。

提示BCD码利用4位二进制位元来储存1位十进制的数。对于秒、分、小时、日、月、年这些数据用十进制表示时最多需要2位，因此用二制表来示最多需要8位。对于个位数有0～9的变化，需要使用4位二进制，对于十位数，如秒、分表示的范围为0～5，最多需要3位二进制就可表示。因此，8位寄存器中会多出1个以上的二进制位，可供作他用。

提示从图18.3可看到，小时寄存器的最高位是AM-PM/12-24模式选择位，该位为1时，选择12小时制，为0时，选择24小时制。在24小时制时，第5～6位用来表示小时。当为12小时制时，只需要用第2位来表示小时的十位即可（12小时制时十位只能为0或1，一位二进制即可）。

通过读这些寄存器可以获知当前的日期和时间信息，通过写这些寄存器可以设置日期和时间信息。
