21.2.2　硬件编程

1.在AT89C51的P1.0接了一个LED灯，编写程序，使LED灯闪烁。

分析：要使LED灯闪烁，可使P1.0在高电平和低电平之间不断地切换。如果在程序中高电平和低电平切换得太快，将看不到闪烁效果，因此，还需要编写一段延时程序。

参考答案：

include＜reg51.h＞

void delay（void）

{

unsigned int i；

for（i=0；i＜20000；i++）

；

}

void main（void）

{

while（1）

{

P1=0xfe；//P1=1111 1110B，P1.0输出低电平

delay（）；//延时一段时间

P1=0xff；//P1=1111 1111B，P1.0输出高电平

delay（）；//延时一段时间

}

}

2.在AT89C52单片机的P1.4～P1.7接有4个发光二极管，P1.0～P1.3接入4个开关，编程将开关的状态反映到发光二极管上。

参考答案：

include＜reg51.h＞

void main（void）

{

while（1）

{

P1=0x0F；

P1=p1＜＜4；

}

}

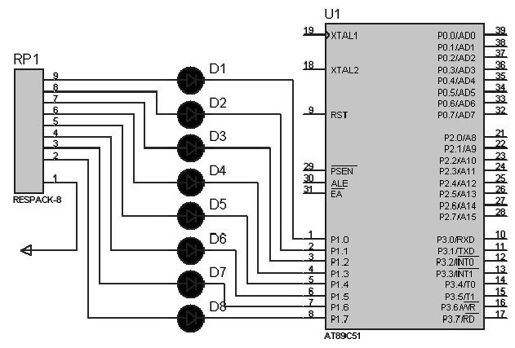

3.如图21.1所示，在AT89C51的P1口接了8个LED灯，编写一个函数，使这8个LED灯逐个循环点亮（同一时刻只有一个LED灯点亮），点亮一个LED灯后进行一段延时，延时函数为delay（）。

图　21.1　LED原理图

分析：AT89C51的P1口各脚为高电平，要点亮某个LED灯，只需要使连接该LED灯的接脚为低电平即可。首先设置P1口的0xFE（二进制为0b 1111 1110），即可点亮P1.0口的LED灯，然后通过移位操作，可循环点亮各LED灯。

参考答案：

void led（）

{

i=0xFE；

while（1）

{

P1=i；

delay（）；

i=～i；

i＜＜=1；

i=～i；

if（i==0xFF）

i=0xFE；

}

}
