移除书签15.6 液晶图形显示实例
点阵图形型液晶显示模块除了可以显示中文信息外，另一个优势是可以显示图形。因此，下面就介绍如何提取自定义图形的点阵信息以及图形的显示。
15.6.1 图形数组的提取
这里介绍的均为单色液晶，只能显示黑白图形，因此需要首先将图片转化为黑白图，如图15.34所示。图形的点阵信息可以逐个查看像素点的黑白值。为了更快地得到图像的点阵信息、得到任何一个图形的点阵信息，用户可以选择一款字模提取程序，从中打开黑白图像即可，如图15.35所示。
图 15.34 蝴蝶图案

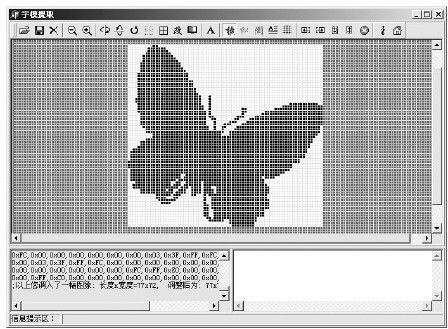

图 15.35 提取点阵信息
用字模提取程序得到的点阵信息如下所示。
0x00，0x30，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0xFE，0x00，0x00，0x00，0x00
0x00，0x00，0x00，0x00，0x00，0xFF，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x01，0xFF
0x80，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x03，0xFF，0xC0，0x00，0x00，0x00，0x00，0x00
0x00，0x00，0x03，0xFF，0xE0，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x03，0xFF，0xF0，0x00
0x00，0x00，0x00，0x00，0x00，0x00，0x07，0xFF，0xF8，0x00，0x00，0x00，0x00，0x00，0x00，0x00
0x07，0xFF，0xF8，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x07，0xFF，0xFC，0x00，0x00，0x00
0x00，0x00，0x00，0x00，0x07，0xFF，0xFE，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x0F，0xFF
0xFF，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x0F，0xFF，0xFF，0x00，0x00，0x00，0x00，0x00
0x00，0x00，0x0F，0xFF，0xFF，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x0F，0xFF，0xFF，0xC0
0x00，0x00，0x00，0x00，0x00，0x00，0x0F，0xFF，0xFF，0xC0，0x00，0x00，0x00，0x00，0x00，0x00
0x0F，0xFF，0xFF，0xC0，0x00，0x00，0x00，0x00，0x00，0x00，0x0F，0xFF，0xFF，0xE0，0x00，0x00
0x00，0x00，0x00，0x00，0x0F，0xFF，0xFF，0xE0，0x00，0x00，0x00，0x00，0x00，0x00，0x0F，0xFF
0xFF，0xF0，0x00，0x00，0x00，0x00，0x00，0x00，0x0F，0xFF，0xFF，0xF8，0x80，0x00，0x00，0x00
0x00，0x00，0x1F，0xFF，0xFF，0xF8，0x80，0x00，0x00，0x00，0x00，0x00，0x1F，0xFF，0xFF，0xF8
0x80，0x00，0x00，0x00，0x00，0x00，0x0F，0xFF，0xFF，0xF8，0x80，0x00，0x00，0x00，0xFF，0x1C
0x0F，0xFF，0xFF，0xFC，0x80，0x00，0x00，0x07，0xFF，0x1F，0x0F，0xFF，0xFF，0xFC，0x80，0x06
0x00，0x3F，0xFF，0x1F，0x0F，0xFF，0xFF，0xFE，0x80，0x06，0x03，0xFF，0xFF，0x1F，0x07，0xFF
0xFF，0xFE，0x80，0x04，0x07，0xFF，0xFF，0x1F，0x07，0xFF，0xFF，0xFE，0xC0，0x1C，0x3F，0xFF
0xFF，0x1F，0x07，0xFF，0xFF，0xFE，0x60，0x30，0xFF，0xFF，0xFF，0x1F，0x07，0xFF，0xFF，0xFE
0x20，0xE1，0xFF，0xFF，0xFF，0x1F，0x07，0xFF，0xFF，0xFE，0x23，0x87，0xFF，0xFF，0xFF，0x1F
0x03，0xFF，0xFF，0xFF，0x26，0x1F，0xFF，0xFF，0xFF，0x1E，0x01，0xFF，0xFF，0xFF，0x24，0x3F
0xFF，0xFF，0xFF，0x1E，0x01，0xFF，0xFF，0xFF，0xFC，0xFF，0xFF，0xFF，0xFF，0x1E，0x00，0x3F
0xFF，0xFF，0xF8，0xFF，0xFF，0xFF，0xFF，0x1C，0x00，0x3F，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF
0xFF，0x18，0x01，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0x10，0x07，0xFF，0xFF，0xFF
0xFF，0xFF，0xFF，0xFF，0xFF，0x10，0x07，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0x00
0x0F，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0x00，0x3F，0xFF，0xFF，0xFF，0xFF，0xFF
0xFF，0xFF，0xFE，0x00，0x7F，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0xFE，0x00，0x7F，0xFF
0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0xFC，0x00，0x7F，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF
0xFC，0x00，0x7F，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0xF0，0x00，0xFF，0xFF，0xFF，0xFF
0xFF，0xFF，0xFF，0xFF，0xF0，0x00，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0x80，0x00
0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0x80，0x00，0x7F，0xFF，0xFF，0xFF，0xFF，0xFF
0xFF，0xFF，0x00，0x00，0x7F，0xFF，0xFF，0xFF，0xFF，0xFF，0xFF，0xFC，0x00，0x00，0x7F，0xFF
0xF9，0xFF，0xFF，0xFF，0xFF，0xF0，0x00，0x00，0x7F，0xFF，0xFB，0xFF，0xFF，0xFF，0xFB，0xC0
0x00，0x00，0x7F，0xFF，0xEF，0xFF，0xFF，0xFF，0xFC，0x00，0x00，0x00，0x1F，0xFF，0x99，0xFB
0xFF，0xFF，0xFC，0x00，0x00，0x00，0x3F，0xFF，0xBB，0xFB，0xFF，0xFF，0xFE，0x00，0x00，0x00
0x3F，0xFF，0xF7，0x7B，0x9F，0xFF，0xFF，0x00，0x00，0x00，0x07，0xFE，0xCE，0x7B，0xDF，0xFF
0xFF，0x00，0x00，0x00，0x07，0xFF，0xDE，0x7B，0xDF，0xFF，0xFF，0x00，0x00，0x00，0x00，0x1F
0xB8，0x62，0xFF，0xFF，0xFE，0x00，0x00，0x00，0x00，0x1E，0x30，0x02，0x7F，0xFF，0xFE，0x00
0x00，0x00，0x00，0x0F，0xE0，0x02，0x7F，0xFF，0xFF，0x00，0x00，0x00，0x00，0x07，0x80，0x02
0x7F，0xFF，0xFF，0x00，0x00，0x00，0x00，0x00，0x00，0x03，0x7F，0xFF，0xFF，0x00，0x00，0x00
0x00，0x00，0x00，0x03，0x7F，0xFF，0xFF，0x00，0x00，0x00，0x00，0x00，0x00，0x03，0x3F，0xFF
0xFC，0x00，0x00，0x00，0x00，0x00，0x00，0x03，0x3F，0xFF，0xFC，0x00，0x00，0x00，0x00，0x00
0x00，0x03，0x3F，0xFF，0xFC，0x00，0x00，0x00，0x00，0x00，0x00，0x01，0xBF，0xFF，0xE0，0x00
0x00，0x00，0x00，0x00，0x00，0x00，0xFC，0xFF，0xE0，0x00，0x00，0x00，0x00，0x00，0x00，0x00
0x00，0xFF，0xC0，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x7F，0xC0，0x00，0x00，0x00
将该点阵数据存为一个数组便可以在程序中使用，示例如下。
char code Tu[45][16]=//图形数组，蝴蝶图案
{
//上述点阵数据
}
