16.3.9　多字节写子函数

多字节写子函数用于主器件发送多个字节的数据。首先发送起始位，接着是寻址字节，然后是数据的所要存入单元的首地址，外围器件此时产生正确的应答后，主器件便将开始多个字节的数据传输。多字节写子函数的流程图如图16.9所示，多字节写子函数示例如下。

void Writeic（unsigned char*Wdata，unsigned char RomAddress，unsigned char number）

{//写n个字节数据子程序

int nu；

Startic（）；//启动

Write8Bitic（WriteDeviceAddress）；//写寻址地址

TestAckic（）；//应答检查

Write8Bitic（RomAddress）；//写入I²C器件内部的数据存储首地址

TestAckic（）；//应答检查

for（nu=number；nu！=0；nu—）//循环，逐个字节发送

Write8Bitic（*Wdata）；//单字节写

TestAckic（）；//应答检查

Wdata++；//指针增加，指向下一个数据

}

Stopic（）；//停止

}

该程序中，Wdata为待发送数据的首地址，RomAddress为I²C外围器件的数据写入首地址，number为写字节的个数。通过调用多次Write8Bitic子函数，分别用于发送寻址字节、I²C外围器件的内部写地址以及数据。另外，WriteDeviceAddress为写I²C外围器件的寻址字节，遵循寻址字节的格式，其声明示例如下。

define WriteDeviceAddress 0xB0

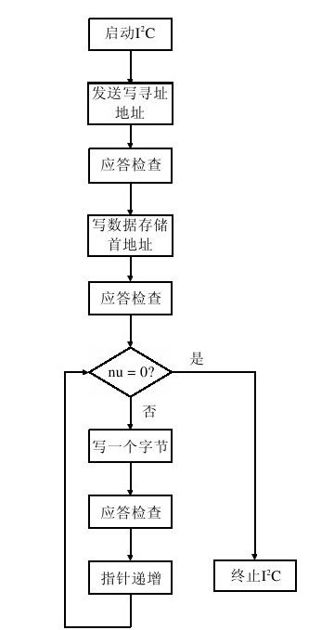

图　16.9　多字节写子函数流程图
