18.1.3　实时时钟芯片DS1302的控制操作

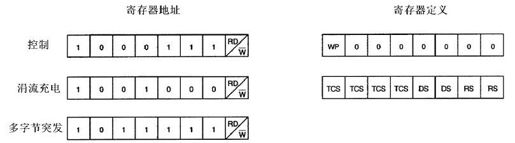

DS1302的控制操作用于写保护和充电控制。与控制有关的DS1302寄存器格式，如图18.4所示。下面分别介绍各个寄存器的含义。

图　18.4　DS1302的控制数据格式

❑控制寄存器，用于DS1302的写保护控制。只有当该寄存器的最高位WP=0时，才可以对日历时钟或RAM的内容进行写操作。控制寄存器的地址为07H。

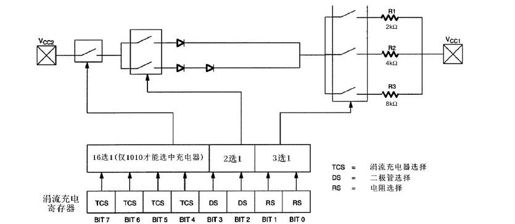

❑涓流充电控制寄存器，用于控制内部涓流充电过程及充电电路的连接方式。该字节各位数据与涓流充电控制寄存器的关系，如图18.5所示。涓流充电控制寄存器的地址为08H。

图　18.5　DS1302的涓流充电控制寄存器

❑多字节突发方式（brust）控制寄存器，通过对该寄存器寻址，可以使用多字节方式对日历时钟或RAM进行读写操作。多字节突发方式（brust）控制寄存器的地址为1FH。

采用多字节突发方式写时钟寄存器时，必须按照数据传送的次序写入最先的8个寄存器；而以多字节方式写RAM时，不必写入全部的31个RAM字节。
