19.2　C51双机通信实例

单片机的双机通信需要设置相同的波特率以及串口通信数据格式，同时为了长距离传输的需要，经常需要转换为标准的串行通信接口。这里以RS-232C接口标准为例，介绍单片机之间的双机通信。

19.2.1　电路原理图

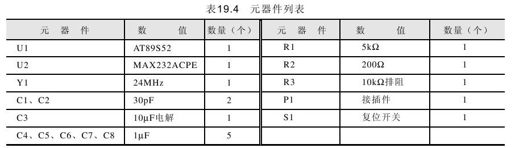

通信的一方的电路原理图如图19.8所示。其中所使用的元器件如表19.4所示。

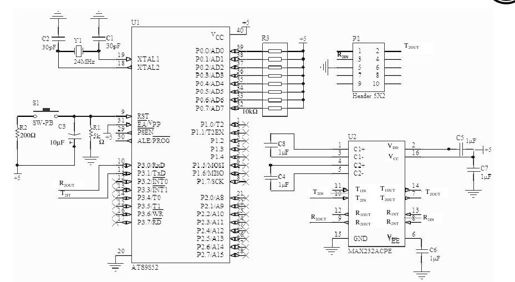

图　19.8　电路原理图

在这里，使用MAX232ACPE作为RS-232C的接口转换芯片。发送方和接收方可以采用相同的电路结构，只不过在双方数据线连接时，发送方的T2OUT需要连接接收方发的R2IN，发送方的R2IN需要连接接收方的T2OUT。
