16.4　C51读写EEPROM实例

I²C总线接口器件以体积小，占用引脚少，接口简单，读写操作方便等优点而得到广泛的应用。目前Philips、Atmel、Maxim以及其他集成电路制造商推出了很多基于I²C总线的单片机和外围器件，如24系列EEPROM、串行实时时钟芯片DS1302、USB2.0芯片CY7C68013A等。

这里以普通的51系列单片机为例，通过实例介绍如何使用C51模拟I²C总线接口来读写I²C总线的EEPROM存储器。

16.4.1　电路设计

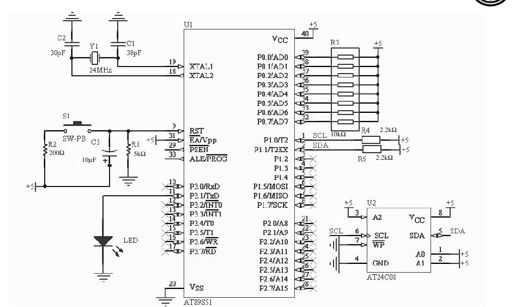

这里给出单片机AT89S51读写I²C总线接口的AT24C08存储器的电路原理图，如图16.11所示。该电路图中所使用的元器件的参数及数量，如表16.2所示。

其中，单片机AT89S51的P1.0引脚作为I²C串行总线的时钟线SCL，P1.1引脚作为I²C串行总线的数据线SDA。SCL和SDA引脚均连接2.2kΩ的上拉电阻。

图　16.11　电路图

AT24C08的器件地址为1010，引脚A0～A2均接高电平，这样该芯片的地址为1010111。因此，读器件的寻址字节为10101111，即0xAF，写器件的寻址字节为10101110，即0xAE。
