16.4.3　仿真分析

为了加深对I²C串行总线协议的理解，可以在KeilµVision3集成开发环境中对整个程序进行仿真。通过信号仿真，可以查看I²C总线中起始信号、终止信号以及数据读写的时序，具体操作步骤如下。

（1）在KeilµVision3集成开发环境中，选择“Debug”→“Start/Stop Debug Session”命令，进入仿真分析状态。

（2）选择“View”→“Logic Analyzer Window”命令，打开波形分析窗口。

（3）选择“Debug”→“Logic Analyzer”命令，弹出“Setup Logic Analyzer”对话框。在其中加入需要分析的信号SDA和SCL，如图16.14所示。

（4）单击“Close”按钮，退出“Logic Analyzer”对话框。

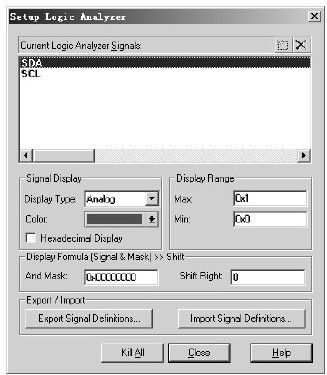

图　16.14　“Setup Logic Analyzer”对话框

（5）选择“Debug”→“Go”命令，开始执行仿真。此时信号分析窗口便出现了SCL和SDA上的仿真波形，如图16.15所示。

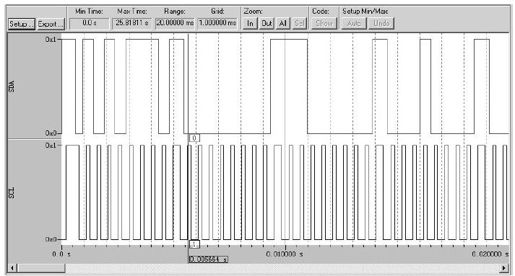

图　16.15　仿真波形图
