11.1.3　串行接口控制寄存器SCON

串行控制寄存器SCON的格式及各位的含义如图11.5所示，控制寄存器SCON的字节地址为98H，可进行位寻址。该寄存器用于选择串行通信的工作方式和某些控制功能，包括接收/发送控制及设置状态标志等。下面分别介绍各位的用途。

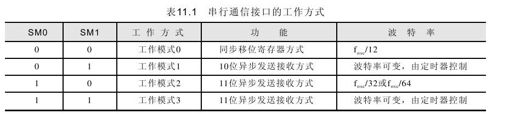

❑SM0和SM1（D7和D6）：用于选择串行通信接口的工作方式。按照SM0和SM1的二进制组合，分别对应4种工作方式，如表11.1所示。

图　11.5　串行接口控制寄存器SCON

在进行串行接口通信前，一般都需要选择工作方式。这里，f_osc为单片机系统的主振频率。

❑SM2（D5）：多机串行通信的控制位。在多机串行通信模式中，通信的双方分为主机和从机，而SM2用于控制从机的接收。

提示因多机通讯是在方式2和方式3下进行的，因此，SM2位主要用于方式2或方式3中。

当SM2=1时，则从机可以接收地址帧。若接单片机收到的第9位数据RB8为0时，表示此为数据帧，不启动中断标志RI，即RI=0，并且将前面接收到的8位数据丢弃；如果接收到的第9位数据RB8为1时，表示此为地址帧，此时将接收到的前8位数据送入SBUF中，并置位中断标志RI=1，向CPU提出中断申请。

当SM2=0时，从机可以接收所有的信息。从机在接收到一帧的数据后，无论第9位数据RB8是0还是1，都将启动中断标志RI，即RI=1，将接收到的串行数据送入SBUF中。

一般来说，当SM2=1时，允许多机串行通信，主要用于串行模式2和串行模式3中。在串行模式0中，SM2必须置为0。而在串行模式1中，如果SM2=1，则只有接收到有效停止位时，才启动接收中断标志RI，即置RI=1，以便于接收下一帧数据。

❑REN（D4）：串行数据接收允许/禁止控制位。REN可以在C51程序中置1或者清零，当REN=1时，表示允许接收串行数据；当REN=0时，表示禁止接收串行数据。REN相当于串行数据接收的开关。

❑TB8（D3）：主要用于串行模式2和串行模式3中，TB8作为发送数据的第9位随串行数据一起传输。TB8可以根据发送数据的需要由软件置位或清零。在串行模式0和串行模式1中，TB8位不使用。

一般来说，在单机串行通信中，TB8经常作为奇偶校验位。而在多机串行通信中，TB8可以作为地址帧和数据帧的区分标志位。此时，可以规定发送地址帧的时候，TB8=1；而发送数据帧的时候，TB8=0。

❑RB8（D2）：主要用于在串行模式2和串行模式3中，RB8作为接收数据的第9位。在模式1中，如果SM2=0，即采用的不是多机通信模式，则RB8是已接收到的停止位。在模式0中，该位不使用。

在C51程序中，可以根据RB8被置位的情况对接收到的数据进行判断处理。在多机通信中可以作为约定的地址/数据标志位，若RB8被置为1，即RB8=1，则说明收到的数据为地址帧，否则为数据帧；如果RB8=0，则说明收到的数据为数据帧。在单机串行通信中，RB8也可以作为约定的奇偶校验位。

❑TI（D1）：串行数据发送中断请求标志位。在一帧串行数据发送结束的时候，由单片机硬件自动置位。如果TI=1则表示发送缓冲器已空，通知8051 CPU可以发送下一帧数据。在模式0中，串行发送完8位数据时便进行硬件置位；其他模式中，串行发送到停止位的时候由硬件置位。

串行数据发送中断请求标志位TI不会自动复位，需要用软件复位清零。在程序中，可以查询TI，以决定CPU是否需要向SBUF发送数据，也可以将TI用作中断申请标志位来使用。

❑RI（D0）：串行接收中断请求标志位。在接收到一帧有效的串行数据后，由单片机硬件置位。如果RI=1则表示接收缓冲器已满，即一帧数据接收完毕，并已装入接收缓冲器中，通知8051 CPU可以将数据取走。在模式0中，串行接收完8位数据时便进行硬件置位；其他模式中，串行接收到停止位的时候由硬件置位。

同样，串行接收中断请求标志位RI不会自动复位，需要在C51程序中手工复位清零，以便于接收下一帧数据。在程序中，可以查询RI，以决定CPU是否需要从SBUF中提取接收到的数据，也可以将RI用作中断申请标志位来使用。

提示SCON的所有位都可进行位操作清零或置1。

在KeilµVision3集成开发环境中，头文件reg51.h中包含了对特殊功能寄存器TCON及其各位的声明，示例如下。

sfr SCON=0x98；//定义SCON

sbit SM0=0x9F；

sbit SM1=0x9E；

sbit SM2=0x9D；

sbit REN=0x9C；

sbit TB8=0x9B；

sbit RB8=0x9A；

sbit TI=0x99；

sbit RI=0x98；

提示在reg52.h头文件中，使用以下形式定义SCON各位。

sbit SM0=SCON^7；//串行通信接口工作方式选择位

sbit SM1=SCON^6；//串行通信接口工作方式选择位

sbit SM2=SCON^5；//多机通信的控制位

sbit REN=SCON^4；//接收允许/禁止控制位

sbit TB8=SCON^3；//发送数据的第9位

sbit RB8=SCON^2；//接收数据的第9位

sbit TI=SCON^1；//发送中断请求标志位

sbit RI=SCON^0；//接收中断请求标志位

因此，在程序中加入该头文件后，便可以在C51程序中直接对这些位进行操作，示例如下。

SM0=0；

SM1=1；

REN=1；

该语句直接赋值SM0和SM1，用于设置串口为工作模式1，并置REN=1表示运行接收。这些语句也可以通过直接为寄存器SCON赋值来设置串口，示例如下。

SCON=0x50；

//串口模式1，允许接收

该语句直接为SCON赋值，用来设置串口为工作模式1，允许接收。
