17.2　单总线温度传感器及C51操作

Dallas SemICONductor公司推出的DS18S20温度传感器即为单总线接口结构。由于其所需的引脚最少、接口简单、无需外部元件和精度高等优点，被广泛应用于单片机系统中进行测温以及温度监控。

17.2.1　温度传感器DS18S20概述

DS18S20是一种典型的单总线接口数字温度传感器，它提供了9位高精度的摄氏温度测量。同时，DS18S20具有非易失性、用户可编程上下触发门限的报警功能。由于其独特的单总线接口，使得其可以占用极少的I/O引脚资源，使用起来十分方便。DS18S20采用带隙温度检测结构，内部有3个主要部件：64位激光刻制的唯一ROM序列号、温度传感器以及非易失性温度报警触发器。

DS18S20以其简单方便的单总线接口特点，而广泛应用于温度测量、温度控制、数字温度计以及热感测系统中。DS18S20的主要特点如下。

❑单总线接口结构，仅需要一个I/O端口引脚便可以完成数据的发送和接收。

❑每个器件在出厂时具有唯一的、存储在片内ROM的64位序列码，该序列码不可更改。

❑可以将多个DS18S20同时连接在一根单总线上，实现多节点温度检测功能，可用简化了分布式温度检测应用。

❑高度集成，使用简单方便，无需外部元件。

❑电源电压范围为3.0V～5.5V，也可选择由数据线供电，无需外部电源。

❑可测量温度范围-55˚C～+125˚C。

❑9位数字温度计分辨率。

❑在-10˚C～+85˚C温度范围内具有±0.5˚C的高精度。

❑最大的单次温度转换时间750ms。

❑具有用户可编程的非易失性报警设置。

❑支持报警搜索功能，能够自动识别和寻址温度超出设定温度报警条件之外的器件。

❑简单的TO-92封装，封装尺寸小，占用极少的电路板空间，可以精确地定点温度检测。

❑适合于包括温度测量、温度调节装置控制、数字温度计以及任何温度敏感系统的应用。

DS18S20的引脚排列，如图17.2所示。DS18S20各引脚功能如下所示。

❑GND（Pin1）：接地引脚。

❑DQ（Pin2）：单总线的数据输入/输出引脚。

❑V DD（Pin3）：外部供电电源引脚。采用寄生电源供电时，该引脚应当接地。

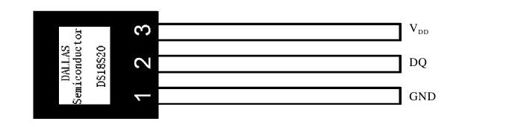

图　17.2　DS18S20的引脚排列
