16.3.5　非应答信号子函数

非应答信号子函数用于数据传输出现异常而无法完成时，在一个字节数据传送完毕后，在第9个时钟位上从器件输出高电平为非应答信号。非应答信号的产生有两种情况。

❑当从器件正在进行其他处理而无法接收总线上的数据时，从器件不产生应答，此时从器件释放总线，将数据线SDA置为高电平。这样，主器件可产生一个停止信号来终止总线数据传输。

❑当主器件接收来自从器件的数据时，接收到最后一个数据字节后，必须给从器件发送一个非应答信号，使从器件释放数据总线。这样，主器件才可以发送停止信号，从而终止数据传送。

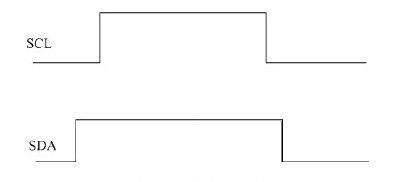

非应答信号的时序如图16.6所示，在程序中，可以直接为SDA和SCL赋值来实现非应答信号的时序。

图　16.6　非应答信号时序

非应答信号子函数示例如下。

void NoAckic（）//发送非应答位子程序

{

SDA=1；

Delays（1）；

SCL=1；

Delays（1）；

SCL=0；

Delays（1）；

}
